Номер по Госреестру СИ: 93438-24
93438-24 Измерители пневматические
(РА1)
Назначение средства измерений:
Измерители пневматические РА1 (далее измерители) предназначены для измерений объёмного расхода, объёма, давления, температуры газа, относительной влажности, объемной доли кислорода, времени вдоха и выдоха и частоты вентиляции при проверке основных функций респираторной техники: аппаратов искусственной вентиляции легких, аппаратов ингаляционного наркоза, спирометров.
Внешний вид.
Измерители пневматические
Рисунок № 1
Внешний вид.
Измерители пневматические
Рисунок № 2
Общие сведения
Дата публикации - 10.10.2024
Срок свидетельства - 10.10.2029
Номер записи - 195261
ID в реестре СИ - 1420420
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РА1,
Производитель
Изготовитель - Акционерное общество "Красногвардеец" (АО "Красногвардеец")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители пневматические (РА1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Красногвардеец" (АО "Красногвардеец")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93438-24 10.10.2029 |
Измерители пневматические, РА1 Акционерное общество "Красногвардеец" (АО "Красногвардеец") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Измерители пневматические (РА1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Измерители пневматические (РА1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО), которое используется для обработки результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
инд. изм. |
|
Номер версии (идентификационный номер) ПО |
инд. 1.XX, где ХХ не ниже 09 изм. 1.XX, где ХХ не ниже 08 |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
Знак утверждения типа
Знак утверждения типа наносится на паспорт и измеритель.
Место нанесения
знака утверждения типа
Рисунок 1
|
г \ |
- | ||
|
10 Ат | |||
|
110 |
±-150 | ||
|
сиапд-сг, | |||
|
9 | |||

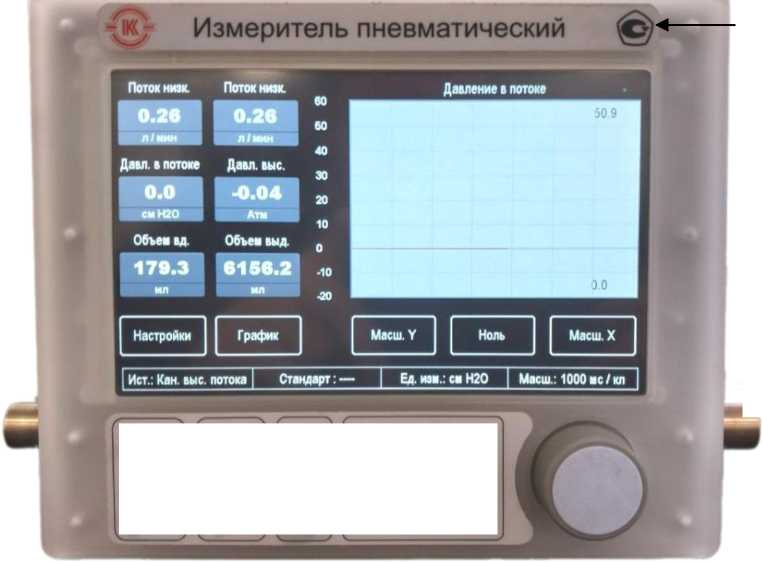

- Общий вид измерителя с указанием знака утверждения типа
Место нанесения бирки
Место нанесения мастичной пломбы

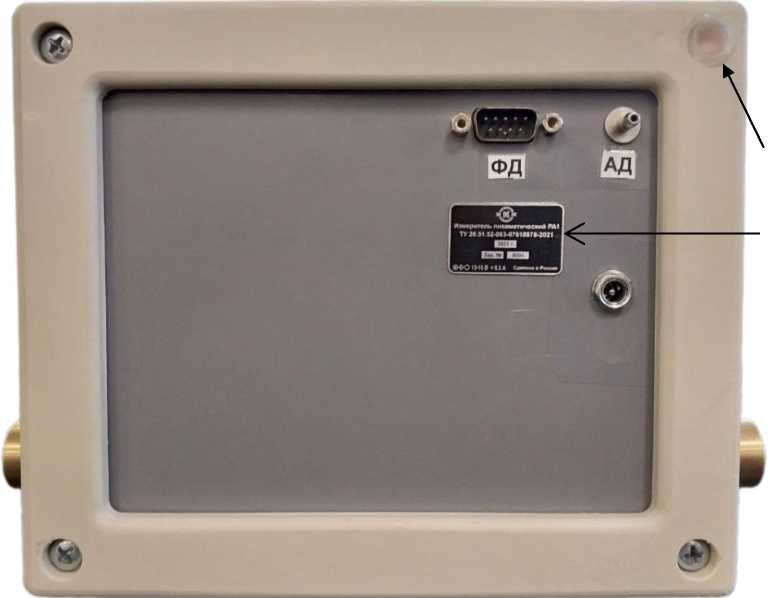

Рисунок 2 - Общий вид задней панели с указанием бирки и способа ограничения от несанкционированного доступа
Измерители имеют встроенное программное обеспечение (ПО), которое используется для обработки результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
инд. изм. |
|
Номер версии (идентификационный номер) ПО |
инд. 1.XX, где ХХ не ниже 09 изм. 1.XX, где ХХ не ниже 08 |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода воздуха в канале измерения низкого расхода, л/мин в положительном направлении: в отрицательном направлении: |
от 0 до 20 от 0 до 20 |
|
Пределы допускаемой погрешности измерений объемного расхода воздуха в канале измерения низкого расхода абсолютной в диапазоне от 0 до 3 л/мин, л/мин относительной в диапазоне от 3 до 20 л/мин, % |
±0,1 ±3 |
|
Диапазон измерений объемного расхода воздуха в канале измерения высокого расхода, л/мин в положительном направлении: в отрицательном направлении: |
от 0 до 200 от 0 до 200 |
|
Пределы допускаемой погрешности измерений объемного расхода воздуха в канале измерения высокого расхода абсолютной в диапазоне от 0 до 20 л/мин, л/мин относительной в диапазоне от 20 до 200 л/мин, % |
±0,5 ±2,5 |
|
Диапазон измерений объема вдоха и выдоха в канале измерения высокого расхода, л |
от 0,1 до 6,00 |
|
Пределы допускаемой погрешности измерений объема вдоха и выдоха в канале измерения высокого расхода абсолютной в диапазоне от 0,1 до 0,67 л, л относительной в диапазоне выше 0,67 до 6,00 л, % |
±0,02 ±3 |
|
Диапазон измерений вакуумметрического и избыточного давления в канале измерения высокого расхода, кПа |
от -15 до 15 |
|
Пределы допускаемой погрешности при измерении вакуумметрического и избыточного давления в канале измерения высокого расхода: абсолютной в диапазоне давления от минус 1,5 до плюс 1,5 кПа, кПа относительной в диапазонах давления от минус 15 до минус 1,5 кПа и от 1,5 до 15 кПа, % |
±0,015 ±1 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 1000 |
|
Пределы допускаемой погрешности при измерении избыточного давления: абсолютной в диапазоне от 0 до 100 кПа, кПа |
±1 |
|
относительной в диапазоне от 100 до 1000 кПа, % |
±1 |
|
Диапазон измерений дифференциального давления низкого, Па |
от -1000 до 1000 |
|
Пределы допускаемой погрешности при измерении дифференциального давления низкого: абсолютной в диапазоне от минус 50 до 50 Па, Па относительной в диапазонах от минус 1000 до минус 50 и от 50 |
±2 |
|
до 1000 Па, % |
±4 |
|
Диапазон измерений дифференциального давления высокого, кПа |
от -15 до 15 |
|
Пределы допускаемой погрешности при измерении дифференциального давления высокого: абсолютной в диапазоне давления от минус 1,5 до плюс 1,5 кПа, кПа |
±0,015 |
|
относительной в диапазонах давления от минус 15,0 до минус 1,5 кПа и от 1,5 до 15,0 кПа, % |
±1 |
|
Диапазон показаний атмосферного давления, кПа |
от 60 до 110 |
|
Диапазон измерений атмосферного давления, кПа |
от 80 до 110 |
|
Пределы допускаемой относительной погрешности при измерении атмосферного давления, % |
±0,5 |
|
Диапазон измерений температуры газа в канале измерения высокого расхода, °С |
от 10 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа в канале измерения высокого расхода, °С |
±3 |
|
Диапазон измерений относительной влажности, % |
от 10 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±10 |
|
Диапазон измерений объемной доли кислорода в канале измерения высокого расхода, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли кислорода в канале измерения высокого расхода, % |
±2 |
|
Диапазон измерений времени вдоха и выдоха в канале измерения высокого расхода, с |
от 0,2 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений времени вдоха и выдоха в канале измерения высокого расхода, с |
±0,05 |
|
Диапазон измерений частоты вентиляции в канале измерения высокого расхода, мин-1 |
от 2 до 250 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
частоты вентиляции в канале измерения высокого расхода, мин- | |
|
1 |
±0,5 |
|
в диапазоне от 2 до 50 мин-1, мин-1 |
±2 |
|
в диапазоне свыше 50 мин-1 до 150 мин-1, мин-1 в диапазоне свыше 150 мин-1 до 250 мин-1, мин-1 |
±4 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, не более, мм, | |
|
длина |
250 |
|
ширина |
150 |
|
высота |
165 |
|
Масса с блоком питания, не более, кг |
2,5 |
Знак утверждения типа наносится печатным способом на лицевую панель измерителя и паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ соответствии с dА2.894.004РЭ п.5 Измерители пневматические РА1. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта Государственной поверочной в диапазоне 1-10"1-1^ 107 Па»;
Приказ Росстандарта Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
«Об утверждении влажности газов
от 6 схемы
от 31
декабря 2019 г. № 2900 «Об утверждении для средств измерений абсолютного давления
августа 2021 г. № 1904 «Об утверждении
Приказ Росстандарта от 21 ноября 2023 г. № 2415 Государственной поверочной схемы для средств измерений и температуры конденсации углеводородов»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.52-063-07618878-2021 Измеритель пневматичский РА1. Технические условия.
«Об утверждении
Акционерное общество «Красногвардеец» (АО «Красногвардеец»)
ИНН 7813047223
Юридический адрес: 195009, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ
Финляндский Округ, ул. Комсомола, д. 1-3, лит. АД, помещ. 3-Н, ком. 1 Телефон: (812)244-72-60
Е-mail: sales@gvardman.ru
Изготовитель
Акционерное общество «Красногвардеец» (АО «Красногвардеец»)ИНН 7813047223
Юридический адрес: 195009, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ
Финляндский Округ, ул. Комсомола, д. 1-3, лит. АД, помещ. 3-Н, ком. 1
Фактический адрес: 195009, г. Санкт-Петербург, ул. Комсомола, д. 1-3, лит. АД-Р Телефон: (812)244-72-60
Е-mail: sales@gvardman.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ФБУ «Ивановский ЦСМ»)Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Телефон: (4932) 32-84-85, 32-76-37, факс: 41-60-79
E-mail: post@ivcsm.ru
Измерители конструктивно состоят из корпуса, на передней панели которого расположен сенсорный экран, два штуцера приема низкого дифференциального давления, два штуцера приема высокого дифференциального давления, цанговый штуцер приема избыточного давления и поворотно-нажимной манипулятор. На левой и правой боковой панели измерителей расположены конические порты входа и выхода объемного расхода воздуха (соответственно) через канал высокого расхода и конические порты входа и выхода объемного расхода воздуха (соответственно) через канал низкого расхода. На задней панели измерителей расположен разъем подключения блока питания, бирка, разъем контроля фазы дыхания и штуцер-приемник атмосферного давления.
Принцип действия измерителей при измерении объемного расхода основан на измерении перепада давления, образующегося при течении газа сквозь элемент со структурой, представляющей собой множество мелких каналов, обеспечивающих ламинарное движение газа в широком диапазоне расходов. Перепад давления регистрируется тензорезистивным датчиком давления, оцифровывается аналогоцифровым преобразователем и преобразуется в цифровое значение встроенным программным обеспечением. При измерении дифференциальных и избыточных давлений газа, а также измерении атмосферного давления, данные величины регистрируются соответствующими тензорезистивными датчиками давления, оцифровываются аналогоцифровым преобразователем и преобразуются в цифровое значение встроенным программным обеспечением измерителей. При измерении концентрации кислорода концентрация измеряется с помощью гальванического датчика кислорода, представляющего собой гальванический элемент, создающий ЭДС, пропорциональную парциальному давлению кислорода. ЭДС гальванического датчика оцифровывается с помощью аналого-цифрового преобразователя и преобразуется в цифровое значение концентрации кислорода встроенным программным обеспечением измерителей. При измерении относительной влажности изменение ёмкости чувствительного элемента в датчике преобразуется в изменение напряжения, которое оцифровывается с помощью аналого-цифрового преобразователя и преобразуется в цифровое значение влажности газа встроенным программным обеспечением измерителей. При измерении температуры аналоговый сигнал напряжения датчика температуры оцифровывается аналого-цифровым преобразователем и преобразуется в цифровое значение температуры газа встроенным программным обеспечением измерителей. Длительности вдоха, выдоха, частота вентиляции и объёмы вдоха и выдоха измеряются следующим образом. При достижении значения объёмного расхода газа в канале измерения высокого расхода порогового положительного значения, так называемого триггера вдоха, встроенное программное обеспечение прибора начинает отсчёт времени вдоха и суммирует расход газа через канал измерения высокого расхода для определения объёма вдоха. При достижении значения объёмного расхода газа в канале измерения высокого расхода порогового отрицательного значения, так называемого триггера выдоха, встроенное программное обеспечение прибора останавливает суммирование расхода и полученное значение объёма вдоха индицирует на экране. Также встроенное программное обеспечение начинает отсчёт времени выдоха и суммирует расход газа через канал измерения высокого расхода для определения объёма выдоха. В момент срабатывания триггера вдоха суммирование расхода прекращается и полученное значение объёма выдоха индицируется на экране. Также встроенное программное обеспечение складывает длительность последней фазы вдоха и выдоха и вычисляет частоту вентиляции как обратное значение суммарной длительности вдоха и выдоха. Таким образом, периодическое изменение направления движения газа в канале измерения высокого расхода запускает расчёт встроенным программным обеспечением длительности вдоха, выдоха частоты вентиляции и объёмов вдоха и выдоха.
Общий вид с указанием знака утверждения типа, расположенного в правом верхнем углу измерителя приведен на рисунке 1.
На задней панели измерителя крепится бирка, на которой указывается товарный знак предприятия-изготовителя, наименование, тип измерителя, параметры электропитания, год выпуска, ТУ и цифровой четырехзначный заводской номер.
Ограничение доступа к местам настройки (регулировки) осуществляется предприятием-изготовителем путем нанесения мастичной пломбы с изображением стилизованной буквы «К» на правом верхнем винте крепления задней панели измерителя.
Общий вид задней панели с указанием бирки и способа ограничения от несанкционированного доступа приведен на рисунке 2.
Знак утверждения типа наносится на паспорт и измеритель.
Место нанесения
знака утверждения типа
Рисунок 1
|
г \ |
- | ||
|
10 Ат | |||
|
110 |
±-150 | ||
|
сиапд-сг, | |||
|
9 | |||
- Общий вид измерителя с указанием знака утверждения типа
Место нанесения бирки
Место нанесения мастичной пломбы
Рисунок 2 - Общий вид задней панели с указанием бирки и способа ограничения от несанкционированного доступа

Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода воздуха в канале измерения низкого расхода, л/мин в положительном направлении: в отрицательном направлении: |
от 0 до 20 от 0 до 20 |
|
Пределы допускаемой погрешности измерений объемного расхода воздуха в канале измерения низкого расхода абсолютной в диапазоне от 0 до 3 л/мин, л/мин относительной в диапазоне от 3 до 20 л/мин, % |
±0,1 ±3 |
|
Диапазон измерений объемного расхода воздуха в канале измерения высокого расхода, л/мин в положительном направлении: в отрицательном направлении: |
от 0 до 200 от 0 до 200 |
|
Пределы допускаемой погрешности измерений объемного расхода воздуха в канале измерения высокого расхода абсолютной в диапазоне от 0 до 20 л/мин, л/мин относительной в диапазоне от 20 до 200 л/мин, % |
±0,5 ±2,5 |
|
Диапазон измерений объема вдоха и выдоха в канале измерения высокого расхода, л |
от 0,1 до 6,00 |
|
Пределы допускаемой погрешности измерений объема вдоха и выдоха в канале измерения высокого расхода абсолютной в диапазоне от 0,1 до 0,67 л, л относительной в диапазоне выше 0,67 до 6,00 л, % |
±0,02 ±3 |
|
Диапазон измерений вакуумметрического и избыточного давления в канале измерения высокого расхода, кПа |
от -15 до 15 |
|
Пределы допускаемой погрешности при измерении вакуумметрического и избыточного давления в канале измерения высокого расхода: абсолютной в диапазоне давления от минус 1,5 до плюс 1,5 кПа, кПа относительной в диапазонах давления от минус 15 до минус 1,5 кПа и от 1,5 до 15 кПа, % |
±0,015 ±1 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 1000 |
|
Пределы допускаемой погрешности при измерении избыточного давления: абсолютной в диапазоне от 0 до 100 кПа, кПа |
±1 |
|
относительной в диапазоне от 100 до 1000 кПа, % |
±1 |
|
Диапазон измерений дифференциального давления низкого, Па |
от -1000 до 1000 |
|
Пределы допускаемой погрешности при измерении дифференциального давления низкого: абсолютной в диапазоне от минус 50 до 50 Па, Па относительной в диапазонах от минус 1000 до минус 50 и от 50 |
±2 |
|
до 1000 Па, % |
±4 |
|
Диапазон измерений дифференциального давления высокого, кПа |
от -15 до 15 |
|
Пределы допускаемой погрешности при измерении дифференциального давления высокого: абсолютной в диапазоне давления от минус 1,5 до плюс 1,5 кПа, кПа |
±0,015 |
|
относительной в диапазонах давления от минус 15,0 до минус 1,5 кПа и от 1,5 до 15,0 кПа, % |
±1 |
|
Диапазон показаний атмосферного давления, кПа |
от 60 до 110 |
|
Диапазон измерений атмосферного давления, кПа |
от 80 до 110 |
|
Пределы допускаемой относительной погрешности при измерении атмосферного давления, % |
±0,5 |
|
Диапазон измерений температуры газа в канале измерения высокого расхода, °С |
от 10 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа в канале измерения высокого расхода, °С |
±3 |
|
Диапазон измерений относительной влажности, % |
от 10 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±10 |
|
Диапазон измерений объемной доли кислорода в канале измерения высокого расхода, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли кислорода в канале измерения высокого расхода, % |
±2 |
|
Диапазон измерений времени вдоха и выдоха в канале измерения высокого расхода, с |
от 0,2 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений времени вдоха и выдоха в канале измерения высокого расхода, с |
±0,05 |
|
Диапазон измерений частоты вентиляции в канале измерения высокого расхода, мин-1 |
от 2 до 250 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
частоты вентиляции в канале измерения высокого расхода, мин- | |
|
1 |
±0,5 |
|
в диапазоне от 2 до 50 мин-1, мин-1 |
±2 |
|
в диапазоне свыше 50 мин-1 до 150 мин-1, мин-1 в диапазоне свыше 150 мин-1 до 250 мин-1, мин-1 |
±4 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, не более, мм, | |
|
длина |
250 |
|
ширина |
150 |
|
высота |
165 |
|
Масса с блоком питания, не более, кг |
2,5 |
