Назначение средства измерений:
Трансформаторы тока ТВ 110-11У2 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 110 кВ с номинальной частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 10.10.2024
Срок свидетельства -
Номер записи - 195236
ID в реестре СИ - 1420362
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Производственное объединение "Уралэлектротяжмаш" (ПО "Уралэлектротяжмаш")
Страна - РОССИЯ
Населенный пункт - г. Свердловск (изготовлены в 1984 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1984
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2353 от 2024.10.08 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (ТВ 110-IIУ2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Производственное объединение "Уралэлектротяжмаш" (ПО "Уралэлектротяжмаш")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93413-24 |
Трансформаторы тока, ТВ 110-IIУ2 Производственное объединение "Уралэлектротяжмаш" (ПО "Уралэлектротяжмаш") (РОССИЯ г. Свердловск (изготовлены в 1984 г.)) |
ОТ МП |
4 года |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Трансформаторы тока (ТВ 110-IIУ2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Трансформаторы тока (ТВ 110-IIУ2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Основные сведения» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательПроизводственное объединение «Уралэлектротяжмаш» (ПО «Уралэлектротяжмаш») Адрес: 620017, г. Свердловск, ул. Фронтовых бригад, д. 22
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-техническихи радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы состоят из тороидального магнитопровода, изготовленного из ленточной электротехнической стали. Вторичная обмотка имеет несколько отпаек для получения различных коэффициентов трансформации. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.
К трансформаторам тока данного типа относятся трансформаторы тока ТВ 110-IIУ2 с заводскими номерами: 4856-A, 4856-B, 4856-C, 4857-A, 4857-B, 4857-C, 4871-A, 4871-B, 4871C.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на информационной табличке в виде цифро-буквенного обозначения методом холодной штамповки. Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование трансформаторов тока не предусмотрено.

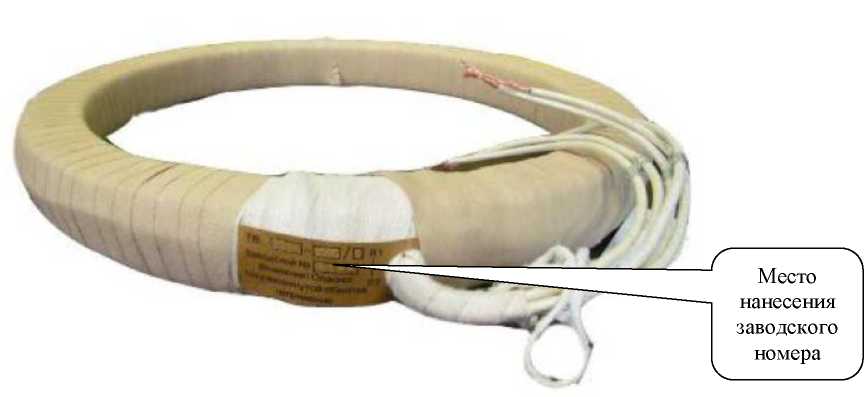

Рисунок 1 - Общий вид трансформатора тока с указанием места нанесения заводского номера
