Номер по Госреестру СИ: 93410-24
93410-24 Барьеры энергетические искрозащиты и преобразователи сигналов
(КОРУНД)
Назначение средства измерений:
Барьеры энергетические искрозащиты и преобразователи сигналов КОРУНД (далее преобразователи, приборы) предназначены для передачи и (или) преобразования сигналов приборов (в том числе от расположенных во взрывоопасной зоне в безопасную зону и в обратном направлении), а также обеспечения для питания датчиков и других технических средств автоматики (в том числе, расположенных во взрывоопасной зоне).

Внешний вид.
Барьеры энергетические искрозащиты и преобразователи сигналов
Рисунок № 1

Внешний вид.
Барьеры энергетические искрозащиты и преобразователи сигналов
Рисунок № 2

Внешний вид.
Барьеры энергетические искрозащиты и преобразователи сигналов
Рисунок № 3

Внешний вид.
Барьеры энергетические искрозащиты и преобразователи сигналов
Рисунок № 4
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) (только для моделей Корунд-М5 (-М5Н), -М505(-М505Н), -М510, -М540(-М540Н), -БРИСН) жёстко зашито в микропроцессоре преобразователей и недоступно пользователю. После записи рабочей программы становится невозможно прочитать или изменить какую-либо ее часть. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя барьера. Защита барьера от преднамеренного изменения ПО через внутренний интерфейс (вскрытие) обеспечивается введением кода защиты в микропроцессор. Метрологические характеристики барьеров нормированы с учётом влияния на них ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Внутреннее ПО |
Программа обработки сигналов в барьерах Корунд-М5,-М5Н, -М505,-М505Н,-М510,-М540, -М540Н, -БРИСН |
M540_№_UNI.dfu |
Контрольная сумма по алгоритму SHA-1 OF35AFECBE081E7 8FA3941A950F2AO |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики
Знак утверждения типа
Знак утверждения типананосится полиграфическим способом на этикетку, на эксплуатационную
наклеиваемую на боковую поверхность корпуса, а также документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в КТЖЛ.425625.001 РЭ в разделе «Методика поверки».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к барьерам энергетическим искрозащиты и преобразователям сигналов.Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10“16 до 100 А;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 Об утверждении Государственной поверочной схемы для средств измерений температуры ГЭТ 34-2020, ГЭТ 35-2021;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ТУ 4217-003-29301297-12 Барьеры энергетические искрозащиты
и преобразователи сигналов КОРУНД. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «СТЭНЛИ» (ООО «СТЭНЛИ») ИНН 7709439129
Юридический адрес: 105064, Москва, ул. Земляной вал, д. 27, стр. 4, оф. 100 Телефон: +7 (499) 764-99-83
E-mail: info@stenli.ru
Изготовитель
Общество с ограниченной ответственностью «СТЭНЛИ» (ООО «СТЭНЛИ»)ИНН 7709439129
Адрес: 105064, Москва, ул. Земляной вал, д. 27, стр. 4, оф. 100
Телефон: +7 (499) 764-99-83
E-mail: info@stenli.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»(ФГБУ «ВНИИМС»)
Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «СТЭНЛИ» (ООО «СТЭНЛИ») ИНН 7709439129Юридический адрес: 105064, Москва, ул. Земляной вал, д. 27, стр. 4, оф. 100 Телефон: +7 (499) 764-99-83
E-mail: info@stenli.ru
Пассивные искробезопасные барьеры на диодах Зенера Корунд-М2; -М21; -М3; -М31; -М4 и на TVS диодах Корунд-М720; -М721; -М722; -М723; -М730; -М731; -М740; -М742 не содержат внутреннего источника питания и устанавливаются в разрыв линии связи. Эти приборы обеспечивают передачу сигналов напряжения и силы постоянного тока из безопасной зоны во взрывоопасную и в обратном направлении, ограничивая передаваемую мощность. Пассивные барьеры нуждаются в обязательном заземлении.
Активные заземляемые преобразователи Корунд-М11; -М12, а также Корунд-БПД-24Ех1а представляют собой промежуточные измерительные преобразователи сигналов постоянного тока, обеспечивая искробезопасное питание подключаемых устройств, прием, преобразование и передачу сигналов в безопасную зону. Эти преобразователи требуют обязательного заземления.
Активные преобразователи Корунд-М5; -М505; -М510; -М540 представляют собой промежуточные измерительные приборы, обеспечивающие организацию искробезопасного питания, прием, преобразование и передачу унифицированного сигнала напряжения или силы постоянного тока. Эти приборы не нуждаются в заземлении. Все их цепи (питание, входной и выходной канал) гальванически развязаны.
Неискробезопасные преобразователи Корунд-М5Н; -М505Н; -М540Н; -БРИСН конструктивно и схемотехнически повторяют искробезопасные преобразователи, но не содержат барьерной части. Общий внешний вид блока представлен на рисунке 1.

Корунд-БРИСН

Корунд-М1х, -М2х, -М3х, -М4, -М5хх, -М5ххН, -М7хх

Корунд-БПД-24Ех1а
Рисунок 1. Внешний вид преобразователей Корунд
Заводской номер прибора наносится на корпусе методом гравирования в формате числового кода.
Пломбирование не предусмотрено. Нанесение знака поверки на корпус не предусмотрено.

Рисунок 2. Место нанесения заводского номера
Комплект приведен в таблице 5. В комплект поставки (по согласованию с заказчиком) может включаться комплект запасных частей.
Таблица 5 - Комплектность средств измерений | ||
Наименование |
Обозначение |
Количество |
Преобразователь |
— |
В соответствии с |
Паспорт |
КТЖЛ.425624 ПС | |
Руководство по эксплуатации |
КТЖЛ.425625.001 РЭ |
картой заказа |
Наименование |
Диапазоны сигналов |

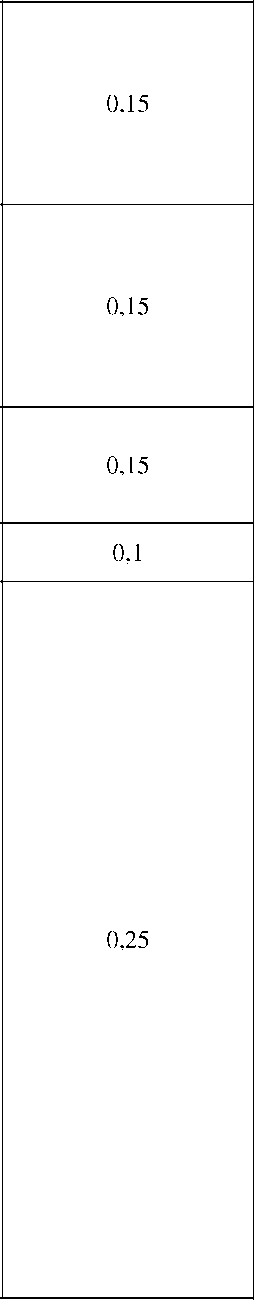

Пределы допускаемой основной погрешности, ± от диапазона выходного сигнала, % | |
На входе |
На выходе | ||
1 |
2 |
3 |
4 |
Корунд-М11 |
от 4 до 20 мА |
от 0 до 5 мА от 4 до 20 мА |
0,1 |
Корунд-М12 | |||
Корунд-М5 Корунд-М5Н |
от 4 до 20 мА |
от 0 до 5 мА от 0 до 20 мА, от 4 до 20 мА от 0 до 5 В, от 1 до 5 В от 0 до 10 В от 1 до 10 В |
0,15 |
Продолжение таблицы 2. Г
Корунд-М505
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА
Корунд-М505Н
Корунд-БРИСН
Корунд-М510
Корунд-БПД-
24
от 0 до 5 мА от 0 до 20 мА, от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 1 до 10 В от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА
от 0 до 10 В
от 4 до 20 мА
от 0 до 2000 Ом
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 1 до 10 В от 0 до 5 мА от 0 до 20 мА, от 4 до 20 мА
от 0 до 5 В от 1 до 5 В от 0 до 10 В от 1 до 10 В
от 4 до 20 мА
от 4 до 20 мА
Термопары по ГОСТ Р 8.585-2001: T (от -200 до +400 °C) E (от -200 до +900 °C) J (от -200 до +1200 °C) K (от -200 до +1372 °C) N (от -200 до +1300 °C) R (от -40 до +1768 °C) S (от -40 до +1768 °C) B (от +320 до +1820 °C) A-1 (от +0 до +2500 °C) A-2 (от +0 до +1800 °C) A-3 (от +0 до +1800 °C) М (от -200 до +100 °C) L (от -200 до +800 °C)
Термопреобразователи сопротивления по ГОСТ 6651-2009: 50M (от -50 до +150 °C) 100M (от -50 до +150 °C) 50П (от -200 до +850 °C) 100П (от -200 до +850 °C) Pt100 (от -200 до +850 °C)
1) Погрешность компенсатора холодного спая ±0,5 °С
Корунд-М5401)
Корунд-
М540Н1)
от 0 до 5 мА от 0 до 20 мА, от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 1 до 10 В

таблицы 2.
1 |
2 |
3 |
4 |
Корунд-М2 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М21 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М3 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М31 |
от 0 до 0,5 В |
от 0 до 0,5 В |
0,1 |
Корунд-М4 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М720 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М721 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М722 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М723 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М730 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М731 |
от 0 до 0,5 В |
от 0 до 0,5 В |
0,1 |
Корунд-М740 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М741 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Корунд-М742 |
от 0 до 20 мА |
от 0 до 20 мА |
0,1 |
Пределы допускаемой дополнительной приведённой погрешности преобразования значения выходного сигнала барьеров и ПС, вызванной изменением температуры окружающего воздуха, ± 0,01% от диапазона преобразования выходного сигнала на каждые 1 °С.
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Нормальные условия:
|
от +15 до +25 от 30 до 80 от 86 до 106,7 |
Рабочие условия:
КОРУНД -М1х, КОРУНД -М5хх, КОРУНД-БПД-24Ех
|
до 80 от 84,0 до 106,7 от -10 до +60 от -10 до +50 |
Таблица 4 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
120 000 |
