Номер по Госреестру СИ: 93402-24
93402-24 Секундомеры электронные
(RGK SWE)
Назначение средства измерений:
Секундомеры электронные RGK SWE (далее - секундомеры) предназначены для измерений интервалов времени.

Внешний вид.
Секундомеры электронные
Рисунок № 1

Внешний вид.
Секундомеры электронные
Рисунок № 2

Внешний вид.
Секундомеры электронные
Рисунок № 3

Внешний вид.
Секундомеры электронные
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) секундомеров состоит из встроенного ПО.
ПО устанавливается на предприятии-изготовителе, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования секундомеров.
Конструкция секундомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики секундомеров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО секундомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже |
0.0.1 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку секундомеров любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Работа с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Секундомеры электронные RGK SWE. Стандарт предприятия».
ПравообладательShanghai SASEY Trade Co., Ltd, Китай
Адрес юридического лица: 266, Lane 2999, Bao'an Highway, Shanghai, China
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной
(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия секундомеров основан на делении частоты, задаваемой опорным кварцевым генератором, и счете импульсов с выхода делителя частоты. Микропроцессор обеспечивает функционирование секундомеров в различных режимах работы и вывод измерительной информации на жидкокристаллический индикатор (далее - ЖКИ).
Конструктивно секундомеры выполнены в виде пластикового корпуса с ЖКИ. Управление режимами осуществляется с помощью кнопок, расположенных на корпусе секундомеров.
Секундомеры выпускаются в модификациях: SWE-01, SWE-02, SWE-03, отличающихся внешним видом.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на секундомеры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) секундомеров не предусмотрено.
Цветовая гамма корпуса секундомеров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения серийного номера

■II III IIII нт III 1111II
24052305
Место нанесения
знака утверждения типа

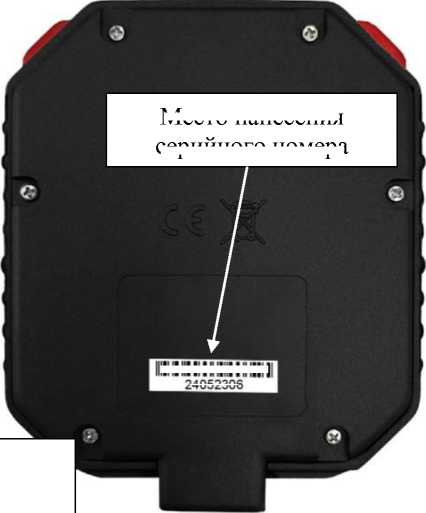

б) модификация SWE-02
SWE-02 | |
л |
Место нанесения
знака утверждения типа
а) модификация SWE-01


Место нанесения
серийного номера
iiimiiiiiiiiiiiiiiiiiiiiii
24052306

■IIIIIIII НИ III ИИ II
___24052307
Место нанесения знака утверждения типа
Место нанесения серийного номера
в) модификация SWE-03
Рисунок 1 - Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений интервалов времени в режиме секундомера, с |
±(9,6^10-6^Тх + 0,01) 1) |
Дискретность отсчета времени, с |
0,01 |
1) Тх - значение измеренного интервала времени, с. |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Номинальное значение частоты кварцевого генератора, Гц |
32768 |
Параметры электрического питания напряжения постоянного тока, В: - для модификации RGK SWE-01 (от элемента питания LR44) |
1,5 |
- для модификаций RGK SWE-02, RGK SWE-03 (от элемента питания R2032) |
3,0 |
Габаритные размеры (длина^ширина^высота), мм, не более: - для модификации RGK SWE-01 |
82x61x19 |
- для модификаций RGK SWE-02, RGK SWE-03 |
75x60x19 |
Масса, кг, не более: - для модификации RGK SWE-01 |
0,052 |
- для модификаций RGK SWE-02, RGK SWE-03 |
0,064 |
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +35 |
- относительная влажность при температуре окружающей среды +30 °С, %, не более |
75 |
