Наименование

Обозначение

Количество

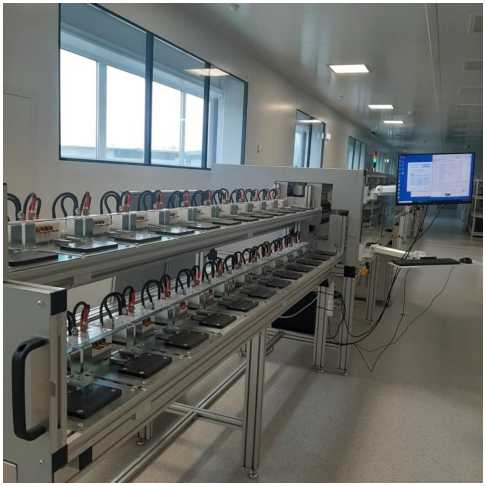

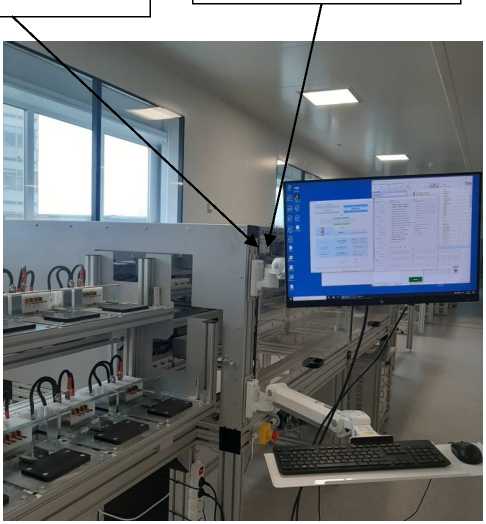

Установки   для   поверки   счетчиков

электрической энергии однофазные

ELMA-8110A 0.05

1 шт.

Руководство по эксплуатации

-

1 экз.

Наименование характеристики

Значение

Диапазон измерений воспроизводимых среднеквадратичных значений напряжения переменного тока основной гармоники, U, В

от 30 до 300

Пределы допускаемой относительной основной погрешности измерений воспроизводимых среднеквадратичных значений напряжения переменного тока основной гармоники при частоте от 40 до 70 Гц, %

±0,02

Диапазон измерений воспроизводимых среднеквадратичных значений силы переменного тока основной гармоники, I, А

от 0,005 до 120,000

Пределы допускаемых основных погрешностей измерений воспроизводимых среднеквадратичных значений силы переменного тока основной гармоники при частоте от 40 до 70 Гц:

• - приведенной (к верхнему пределу диапазона измерений), для диапазона измерений от 0,005 до 0,030 А включ., %

• - относительной, для диапазона измерений св. 0,03 до 120,00 А, %

±0,05

±0,05

Диапазон измерений воспроизводимых значений угла сдвига фаз между основными гармониками напряжения и тока, ф, °

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений воспроизводимых значений угла сдвига фаз между основными гармониками напряжения и тока, °

±0,03

Диапазон измерений воспроизводимых значений частоты переменного тока, Гц

от 40 до 70

Пределы допускаемой абсолютной погрешности измерений воспроизводимых значений частоты переменного тока, Гц

±0,005

Диапазоны измерений воспроизводимых значений электрической мощности переменного тока:

• - активной, Вт

• - реактивной, вар

• - полной, В •А

U, В: от 30 до 300 I, А: от 0,005 до 120,000 ф, °: от 0 до 360

U, В: от 30 до 300 I, А: от 0,005 до 120,000 ф, °: от 0 до 360

U, В: от 30 до 300 I, А: от 0,005 до 120,000

Диапазоны измерений воспроизводимых значений электрической энергии переменного тока:

• - активной, Вт^ч

• - реактивной, вар^ч

U, В: от 30 до 300 I, А: от 0,005 до 120,000

ф, °: от 0 до 360

U, В: от 30 до 300 I, А: от 0,005 до 120,000 ф, от 0 до 360

Наименование характеристики

Значение

Пределы допускаемой относительной основной погрешности

измерений воспроизводимых значений полной электрической мощности переменного тока, %

±0,1

Пределы допускаемой относительной основной погрешности измерений воспроизводимых значений активной электрической энергии и активной электрической мощности в диапазоне напряжений от 30 до 300 В, %:

- при 0,9 < |cosф| < 1,0

в диапазоне тока от 0,005 до 120,000 А

±0,05

- при 0,5 < |cosф| < 0,9

в диапазоне тока св. 0,1 до 120,0 А включ.

±0,08

в диапазоне тока от 0,005 до 0,100 А включ.

±0,10

- при 0,25 < |cosф| < 0,5

в диапазоне тока от 0,005 до 120,0 А включ.

±0,10

Пределы допускаемой относительной основной погрешности измерений воспроизводимых значений реактивной электрической энергии и реактивной электрической мощности в диапазоне напряжений от 30 до 300 В, %:

- при 0,9 < |81Пф| < 1,0

в диапазоне тока от 0,005 до 120,000 А

±0,10

- при 0,25 < |sinф| < 0,9

в диапазоне тока от 0,005 до 120,000 А

±0,15

Диапазон измерений воспроизведенных значений частоты следования импульсов, кГц

от 0,001 до 100,000

Пределы допускаемой относительной погрешности измерений воспроизведенных значений частоты следования импульсов

±0,5^10^-6

Пределы допускаемой относительной дополнительной погрешности измерений воспроизводимых значений напряжения переменного тока основной гармоники, силы переменного тока основной гармоники, активной, реактивной и полной электрической мощности переменного тока, активной и реактивной электрической энергии переменного тока (при прямом и обратном направлениях) при изменении напряжения питания переменного тока в пределах +10 % от номинального, %

+0,002

Наименование характеристики

Диапазон измерений

Пределы допускаемой абсолютной (Л), относительной (5) погрешности измерений

Параметры измерения отклонения частоты

Отклонение основной частоты напряжения электропитания Л/ от номинального значения, Гц

от -7,5 до +7,5

±0,005 Гц (Л)

Параметры измерения отклонения напряжения

Положительное отклонение напряжения 5U(+), %

от 0,1 до 20,0

±0,03 % (5)

Отрицательное отклонение напряжения 5U(-), %

от 0,1 до 80,0

±0,03 % (5)

Параметры измерения провалов напряжения, перенапряжений

Глубина провала напряжения 5ип, %

от 10 до 100

±0,2 % (Л)

Длительность провала напряжения Atп, с

от 0,02 до 60,00

±0,01 с (Л)

Перенапряжение 5ипер, %

от 100 до 150

±0,2 % (Л)

Длительность перенапряжения ^tпер, с

от 0,02 до 60,00

±0,01 с (Л)

Параметры

измерения коэффициентов мощности

Коэффициент мощности cosф

от -0,5 до -1,0 от 0,5 до 1,0

±0,003 (Л)

Коэффициент sinф

от -0,5 до -1,0 от 0,5 до 1,0

±0,003 (Л)

Коэффициент tgф

от -57,29 до +57,29

±0,003 (Л)

Наименование характеристики

Значение

Нестабильность установленного значения активной электрической мощности за 180 с (при cosф = 1, силе переменного тока от 0,005 до 120,000 А, напряжении переменного тока от 30 до 300 В), %

+0,05

Коэффициент нелинейных искажений (THDU, THDi) при генерации синусоидальных сигналов тока и напряжения в диапазоне воспроизводимых значений напряжения при максимально допустимой активной нагрузке, %, не более

1,0

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

230±23

50

Потребляемая мощность, кВ^А, не более

11,5

Габаритные размеры (высота^длина^ширина), мм, не более

2000x9700x100

0

Масса, кг, не более

1800

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %

от +20 до +30

от 30 до 80

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

10
