Номер по Госреестру СИ: 93385-24
93385-24 Титраторы влаги автоматические кулонометрические
(ТитраЛаб-875)
Назначение средства измерений:
Титраторы влаги автоматические кулонометрические ТитраЛаб-875 (далее - титраторы) предназначены для измерений массы воды в пробах жидких и твердых веществ, не взаимодействующих с реактивом Фишера.
Внешний вид.
Титраторы влаги автоматические кулонометрические
Рисунок № 1
Внешний вид.
Титраторы влаги автоматические кулонометрические
Рисунок № 2
Внешний вид.
Титраторы влаги автоматические кулонометрические
Рисунок № 3
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства - 03.10.2029
Номер записи - 195208
ID в реестре СИ - 1420309
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МАСС-СПЕКТРОМЕТРИЯ И МЕДИЦИНА" (ООО "МАССМЕДИКА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Титраторы влаги автоматические кулонометрические (ТитраЛаб-875)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МАСС-СПЕКТРОМЕТРИЯ И МЕДИЦИНА" (ООО "МАССМЕДИКА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93385-24 03.10.2029 |
Титраторы влаги автоматические кулонометрические, ТитраЛаб-875 Общество с ограниченной ответственностью "МАСС-СПЕКТРОМЕТРИЯ И МЕДИЦИНА" (ООО "МАССМЕДИКА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Титраторы влаги автоматические кулонометрические (ТитраЛаб-875)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Поверие» (RA.RU.313216) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Титраторы влаги автоматические кулонометрические (ТитраЛаб-875)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Титраторы оснащены встроенным программным обеспечением (далее - ПО).
Встроенное ПО разработано изготовителем и предназначено для управления процессом титрования, сбора, записи и передачи результатов измерений, а также для полной автоматизации всех стадий анализа. Встроенное ПО идентифицируется номером версии.
Влияние встроенного ПО учтено при нормировании метрологических характеристик титраторов.
Титраторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО титраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТитраЛаб |
|
Номер версии (идентификационный номер) ПО1 |
1.xx |
|
Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО)2 |
0x32cx847e |
|
Алгоритм определения идентификатора |
CRC32 |
|
1 Первый символ номера версии ПО указывает на метрологически значимую часть ПО, а «xx» (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | |
|
2 Для версии встроенного ПО 1.14 | |
Знак утверждения типа
Знак утверждения типананосится на шильдик титраторов методом компьютерной графики, на титульный лист руководства по эксплуатации и на титульный лист паспорта титратора типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации РЭ 26.51.70-001-30287424-2023 «Титратор влаги автоматический кулонометрический ТитраЛаб-875», раздел 3 «Принцип действия и устройство титратора, подготовка к работе».
При использовании в сфере государственного регулирования обеспечения единства измерений титраторы могут применяться в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.70-001-30287424-2023 «Титратор влаги автоматический кулонометрический ТитраЛаб-875. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МАСС-СПЕКТРОМЕТРИЯ И МЕДИЦИНА» (ООО «МАССМЕДИКА»)
ИНН 7728785043
Юридический адрес: 117485, г. Москва, ул. Бутлерова, д. 12, эт. 2, помещ. III, ком. 5 Телефон: +7 (495) 020 45 58
E-mail: sales@massmedica.ru
Изготовитель
Общество с ограниченной ответственностью «МАСС-СПЕКТРОМЕТРИЯ И МЕДИЦИНА» (ООО «МАССМЕДИКА»)ИНН 7728785043
Адрес: 117485, г. Москва, ул. Бутлерова, д. 12, эт. 2, помещ. III, ком. 5
Телефон: +7 (495) 020 45 58
E-mail: sales@massmedica.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт www.vniim.ru
E-mail info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «МАСС-СПЕКТРОМЕТРИЯ И МЕДИЦИНА» (ООО «МАССМЕДИКА»)ИНН 7728785043
Юридический адрес: 117485, г. Москва, ул. Бутлерова, д. 12, эт. 2, помещ. III, ком. 5 Телефон: +7 (495) 020 45 58
E-mail: sales@massmedica.ru
Принцип действия титраторов основан на реакции К. Фишера (реакция воды с йодом и двуокисью серы в присутствии основания и метилового спирта). Вода и йод реагируют друг с другом в молекулярном соотношении 1:1. Йод электролитически генерируется в анодном растворе. По мере вступления воды в химическую реакцию в растворе появляется избыток йода, детектируемый индикаторным электродом. Согласно закону Фарадея, количество образовавшегося йода пропорционально выработанному электрическому току. Таким образом масса воды, введенной в ячейку титратора, определяется посредством измерения количества электричества.
Титраторы представляют собой стационарные настольные лабораторные автоматические приборы, обеспечивающие ввод пробы, измерение, обработку и регистрацию выходной информации. Титраторы состоят из основного блока и титрационной ячейки. Титрационная ячейка из прозрачного стекла устанавливается на встроенную в верхнюю часть основного блока мешалку. В крышке ячейки встроен катод (в катодной камере) и детектирующий электрод. Под действием электрического тока, пропускаемого через анод и катод, в растворе генерируется йод. Ввод пробы осуществляется шприцом через прокладку (септу). Основной блок осуществляет управление процессом титрования, выбор метода титрования, отображение результатов, хранение информации и вывод информации на печать, компьютер. Результат измерения отображается как масса воды в анализируемом образце, мкг, а также пересчитывается в массовую долю воды, % или млн-1 (ppm).
Пломбирование титраторов не предусмотрено.
Общий вид титраторов представлен на рисунках 1-2.
Маркировочная табличка (далее - шильдик) расположена на боковой стенке титраторов. Шильдик титраторов содержит следующую информацию: наименование и обозначение типа титраторов и серийный номер. Внешний вид шильдиков представлен на рисунке 3.
Серийные номера имеют цифровой формат и наносятся типографским методом на шильдик, как показано на рисунке 3.
Нанесение знака поверки на титраторы не предусмотрено.

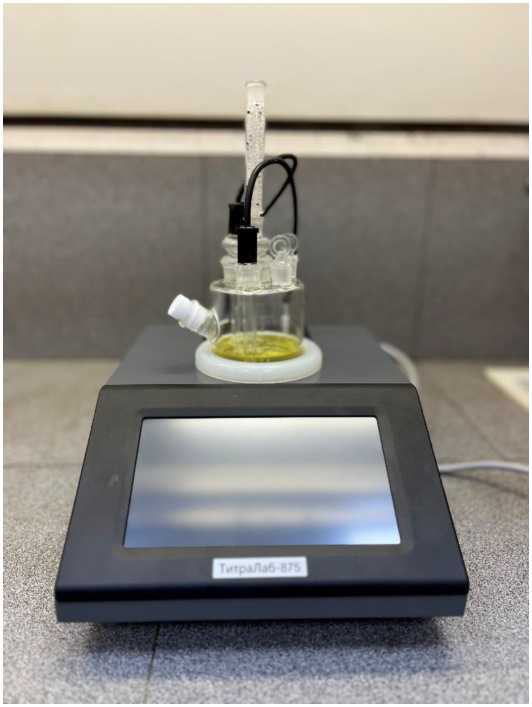

Рисунок 1 - Общий вид титраторов, вид спереди
Место нанесения шильдика титратора

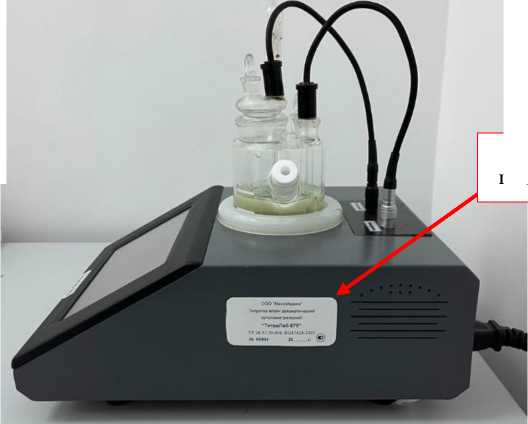

Рисунок 2 - Общий вид титраторов, вид справа
Место нанесения серийного номера
ООО “МассМедика” Титратор влаги автоматический кулонометрический
“ТитраЛаб-875”
ТУ 26.51.70-001-30287424-2023 № 00001 20_____г. J
Место нанесения знака утверждения типа
г.
Рисунок 3 - Внешний вид шильдика титраторов с местами нанесения серийного номера и знака утверждения типа
Таблица 5 - Комплектность титраторов влаги автоматических кулонометрических ТитраЛаб-875
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Титратор влаги автоматический кулонометрический |
ТитраЛаб-875 |
1 шт. |
- |
|
Аксессуары |
Комплект |
1 шт. |
По отдельному заказу |
|
Руководство по эксплуатации |
РЭ 26.51.70-001 30287424-2023 |
1 экз. |
- |
|
Паспорт |
ПТ 26.51.70-001 30287424-2023 |
1 экз. |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массы воды в анализируемом образце, мкг |
от 10,0 до 300 000,0 |
|
Пределы допускаемой относительной погрешности, % |
±3,0 |
|
Предел допускаемого относительного СКО случайной составляющей погрешности, % |
1,5 |
|
Диапазон показаний массовой доли воды, млн-1 * |
от 1 до 1000000 |
|
* На дисплее отображается как «ppm» | |
Таблица 3 - Основные технические характеристики_______________
_________________Наименование характеристики_______________ Напряжение питания от сети переменного тока частотой (50±1) Гц, В
Значение
230±23
|
Потребляемая мощность, В^А, не более |
150 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
300 |
|
- ширина |
220 |
|
- высота |
320 |
|
Масса титратора, кг, не более |
4,5 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Таблица 4 - Показатели надёжности | |
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч |
15 000 |
|
Гарантийный срок, лет |
1 |
