Номер по Госреестру СИ: 93384-24
93384-24 Поляриметры
(MCP 4100)
Назначение средства измерений:
Поляриметры MCP 4100 (далее - поляриметры) предназначены для измерений угла вращения плоскости поляризации (УВПП) в угловых градусах (°) и градусах международной сахарной шкалы (°Z) в жидких и твердых оптически активных образцах.
Внешний вид.
Поляриметры
Рисунок № 1
Внешний вид.
Поляриметры
Рисунок № 2
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства - 03.10.2029
Номер записи - 195207
ID в реестре СИ - 1420308
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Anton Paar OptoTec GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Поляриметры (MCP 4100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Anton Paar OptoTec GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79401-20 03.11.2025 |
Поляриметры модульные круговые, MCP 5X00 Anton Paar OptoTec GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
93384-24 03.10.2029 |
Поляриметры, MCP 4100 Anton Paar OptoTec GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Поляриметры (MCP 4100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Поляриметры (MCP 4100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) поляриметров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Номер версии встроенного ПО отображается на дисплее поляриметра в меню System Information.
Влияние ПО учтено при нормировании метрологических характеристик поляриметров.
Уровень защиты программного обеспечения поляриметров «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные программного обеспечения поляриметров приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.20 |
|
Цифровой идентификатор ПО |
недоступно пользователю |
Знак утверждения типа
Знак утверждения типананосится на верхнюю часть титульного листа руководства по эксплуатации типографским способом и на переднюю панель поляриметра в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 20 октября 2022 г.№ 2652 «Об утверждении государственной поверочной схемы для средств измерений угла вращения плоскости поляризации»;
Стандарт предприятия «Поляриметры MCP 4100».
ПравообладательAnton Paar OptoTec GmbH, Германия
Адрес: Lise-Meitner-Str. 6, 30926 Seelze-Letter, Germany
Телефон: +49(0) 511 400950
E-mail: info.optotec@anton-paar. com
Web-сайт: www.anton-paar.com
Изготовитель
Anton Paar OptoTec GmbH, ГерманияАдрес: Lise-Meitner-Str. 6, 30926 Seelze-Letter, Germany
Телефон: +49(0) 511 400950
E-mail: info.optotec@anton-paar. com
Web-сайт: www.anton-paar.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Anton Paar OptoTec GmbH, ГерманияАдрес: Lise-Meitner-Str. 6, 30926 Seelze-Letter, Germany
Телефон: +49(0) 511 400950
E-mail: info.optotec@anton-paar. com
Web-сайт: www.anton-paar.com
Поляриметры состоят из следующих основных узлов: источник света (светодиод), интерференционный светофильтр, поляризатор, фокусирующая оптическая система, измерительная камера, анализатор, модулятор Фарадея, приемник излучения, а также система электропитания.
Принцип действия поляриметров основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.
Корпус поляриметров изготавливается из нержавеющей стали, окрашиваемой в серые цвета.
К данному типу поляриметров относятся следующие модификации: MCP 4100 SW, MCP 4100 MW, MCP 4100 MWA, которые отличаются метрологическими характеристиками.
Поляриметры модификации МСР 4100 SW позволяют проводить измерения на одной длине волны 589 нм.
Поляриметры модификации MCP 4100 MW и MCP 4100 MWA, в зависимости от заказа, позволяют проводить измерения на одной длине волны 589 нм или на двух длинах волн. Вторая длина волны может быть выбрана заказчиком из ряда: 633, 578, 546, 436 нм для модификации MCP 4100 MW и 830, 633, 578, 546, 436, 405, 365 нм для модификации MCP 4100 MWA.
Поляриметры применяются при нормальных условиях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на индивидуальную этикетку, расположенную на задней части корпуса поляриметров в месте, указанном на рисунке 2.
Общий вид поляриметров представлен на рисунке 1.

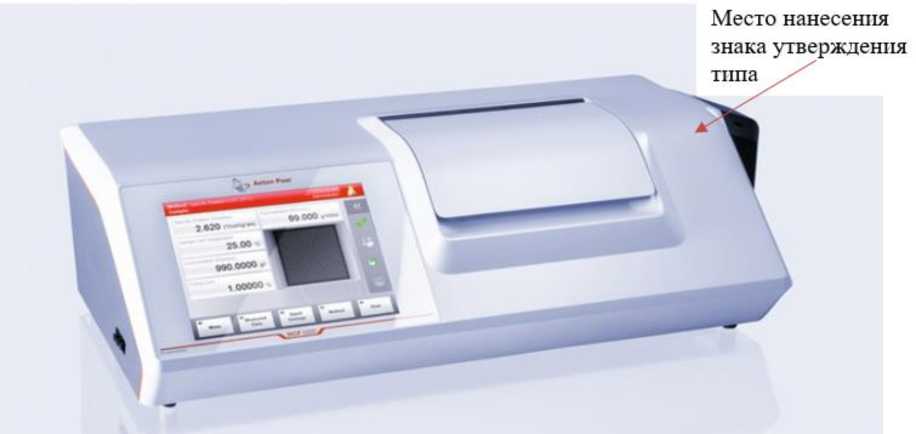

Рисунок 1 - Общий вид поляриметров модификаций
MCP 4100 SW, MCP 4100 MW, MCP 4100 MWA

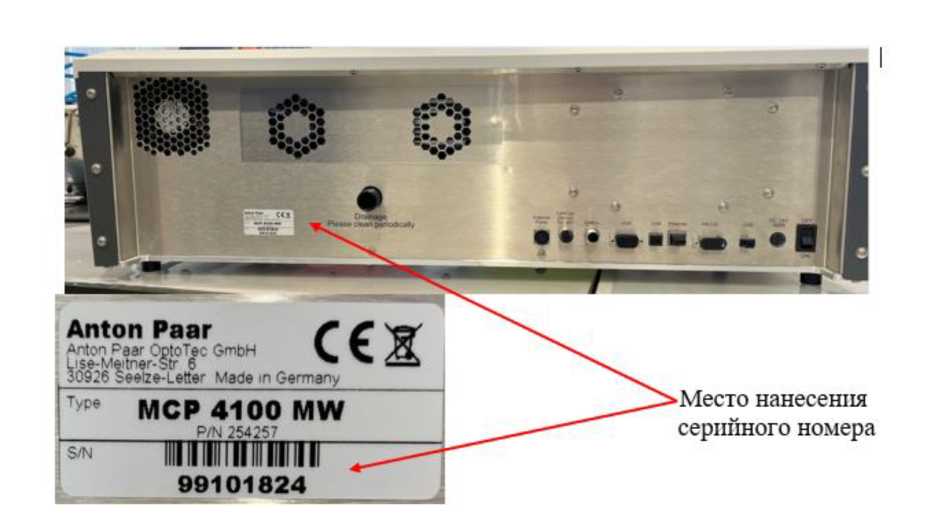

Рисунок 2 - Место нанесения серийного номера
Пломбирование поляриметров не предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
MCP 4100 SW |
MCP 4100 MW, MCP 4100 MWA | |
|
Диапазон измерений УВПП:
|
от -76° до +76° |
от -76° до +76° от -89,9° до +89,9° |
|
Пределы допускаемой абсолютной погрешности измерений УВИИ |
±0,01° | |
|
Диапазон измерений УВПП в градусах международной сахарной шкалы, °Z
|
от -219 до +219 |
от -219 до +219 от -259 до +259 |
|
Пределы допускаемой абсолютной погрешности измерений УВПП в градусах международной сахарной шкалы, °Z |
±0,02 | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Дискретность показаний УВПП |
0,001° |
|
Дискретность показаний в градусах международной сахарной |
0,01 |
|
шкалы, °Z | |
|
Диапазон температур в измерительной ячейке, °С |
от +10 до +45 |
|
Габаритные размеры, мм, не более: - высота |
231 |
|
- длина |
797 |
|
- ширина |
437 |
|
Масса, кг, не более |
35,6 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
85 |
