Номер по Госреестру СИ: 93380-24
93380-24 Полуприцеп-цистерны
(тип 97289)
Назначение средства измерений:
Полуприцеп-цистерны тип 97289 (далее - ПЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых (далее - жидкости).
Внешний вид.
Полуприцеп-цистерны
Рисунок № 1
Внешний вид.
Полуприцеп-цистерны
Рисунок № 2
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства -
Номер записи - 195203
ID в реестре СИ - 1420304
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "САВВЭЛ" (ООО "САВВЭЛ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Полуприцеп-цистерны (тип 97289)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "САВВЭЛ" (ООО "САВВЭЛ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93380-24 |
Полуприцеп-цистерны, тип 97289 Общество с ограниченной ответственностью "САВВЭЛ" (ООО "САВВЭЛ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Полуприцеп-цистерны (тип 97289)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Полуприцеп-цистерны (тип 97289)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов ПЦ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Методика измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «САВВЭЛ» (ООО «САВВЭЛ»)
ИНН 7710397787
Юридический адрес: 117525, г. Москва, вн. тер. г. Муниципальный округ Чертаново Центральное, ул. Днепропетровская, д. 14, оф. 6
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78E-mail: gnmc@nefteavtomatika.ru
Принцип действия ПЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ПЦ представляют собой сварные цистерны с круглым поперечным сечением. Внутри цистерн установлены волнорезы.
К ПЦ данного типа относятся ПЦ модификации 97289-42 (зав. №№ X899728PAH9DV0001, X899728PAH9DV0002, X899728PAH9DV0003) и модификация 97289-38,5 (зав. № X899728PAH9DV0005), которые отличаются номинальными вместимостями.
Технологическое оборудование предназначено для выполнения операций налива-слива жидкости и включает в себя:
-
- горловину с указателем уровня, люком и дыхательным клапаном;
-
- сливной патрубок, оборудованный задвижкой.
На боковых сторонах и сзади ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Действительное значение вместимости ПЦ, с зав. №№ X899728PAH9DV0001, X899728PAH9DV0003, X899728PAH9DV0005 указывается на
X899728PAH9DV0002,
табличке, закрепленной на бортике возле горловины. Заводской номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на информационной табличке ударным способом и в паспорте типографическим способом.

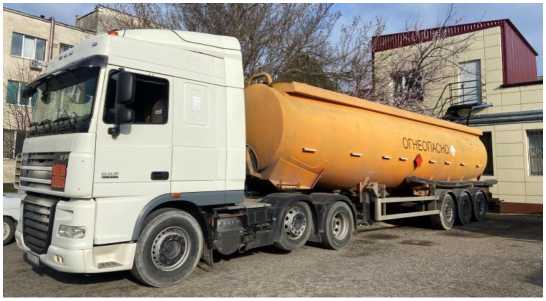

Общий вид ПЦ представлен на рисунке 1.
Рисунок 1 - Общий вид ПЦ

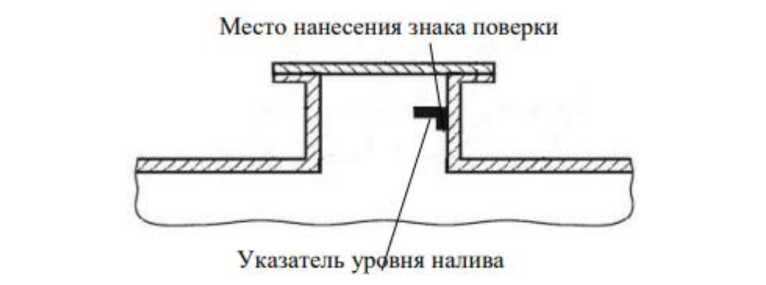

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Т а б л и ц а 3 - Комплектность средст
|
Наименование и условные обозначения |
Количество, шт./экз. |
|
Полуприцеп-цистерны тип 97289 |
1 |
|
Паспорт |
1 |
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
97289-42 |
97289-38,5 |
|
Номинальная вместимость, м3 |
42 |
38,5 |
|
Разность между номинальной и действительной вместимостью ПЦ, %, не более |
±1,5 | |
|
Пределы допускаемой относительной погрешности ПЦ, % |
±0,40 | |
|
Т а б л и ц а 2 - Основные технические характеристики | ||
|
Наименование характеристики |
Значение | |
|
Количество секций, шт. |
1 | |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +45 | |
