Номер по Госреестру СИ: 93379-24
93379-24 Толщиномеры ультразвуковые
(Короскан Интро-ПТ01)
Назначение средства измерений:
Толщиномеры ультразвуковые Короскан Интро-ПТ01 (далее по тексту - толщиномеры) предназначены для измерения толщины стенок изделий из металла.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства - 03.10.2029
Номер записи - 195202
ID в реестре СИ - 1420303
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Короскан Интро-ПТ01,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Локкор" (ООО "Локкор")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Толщиномеры ультразвуковые (Короскан Интро-ПТ01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Локкор" (ООО "Локкор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93379-24 03.10.2029 |
Толщиномеры ультразвуковые, Короскан Интро-ПТ01 Общество с ограниченной ответственностью "Локкор" (ООО "Локкор") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Толщиномеры ультразвуковые (Короскан Интро-ПТ01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Толщиномеры ультразвуковые (Короскан Интро-ПТ01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Толщиномеры имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
Толщиномер Короскан Интро-ПТ01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.04.033 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации толщиномеров и на их корпус методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование прибора» документа 42 7610.007.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.66-003-67964865-2023 «Толщиномеры ультразвуковые Короскан Интро-ПТ01.
Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Локкор» (ООО «Локкор»)
ИНН 0278952490
Юридический адрес: 450015, Республика Башкортостан, г. Уфа, ул. К.Маркса, д. 48/1,
кв. 33
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия толщиномеров основан на способности ультразвуковых колебаний (УЗК) распространяться в металле и отражаться от границ металл-воздух или металл-жидкость.
Конструктивно толщиномеры состоят из электронного блока и пьезоэлектрического преобразователя (ПЭП), подключаемого к электронному блоку при помощи кабеля.
Толщиномеры используются совместно с ПЭП типов А111-5-К6, А112-10-2х3, Короскан МС0106, а также с другими типами ПЭП:
- раздельно-совмещенными с номинальной частотой 10 МГц;
- совмещенными с номинальной частотой 5 МГц.
Генератор зондирующих импульсов электронного блока вырабатывает зондирующий импульс. Импульс поступает в ПЭП и преобразуется в УЗК, которые излучаются в объект контроля и отражаются от его внутренней поверхности. Отраженный сигнал принимается этим же ПЭП. Принятый и преобразованный сигнал в виде радиоимпульса поступает на приемник электронного блока, где усиливается, преобразуется в цифровой вид при помощи аналогоцифрового преобразователя. Далее данные о сигнале поступают в микроконтроллер, где вычисляется толщина стенки на основании измеренного интервала времени между зондирующим и отражённым сигналами (или между двумя отражёнными сигналами) и известного значения скорости звука в контролируемом металле.
Заводской номер в цифровом формате типографским способом наносится на табличку, размещаемую на задней панели корпуса толщиномера методом наклеивания, имеющую защитное полимерное покрытие.
Нанесение знака поверки на толщиномер не предусмотрено.
Предусмотрена пломбировка одного из крепежных винтов корпуса в виде наклейки.
Общий вид средства измерений приведен на рисунке 1. Схема пломбировки от несанкционированного доступа, места нанесения заводского номера, знака утверждения типа представлены на рисунке 2.
Место пломбировки

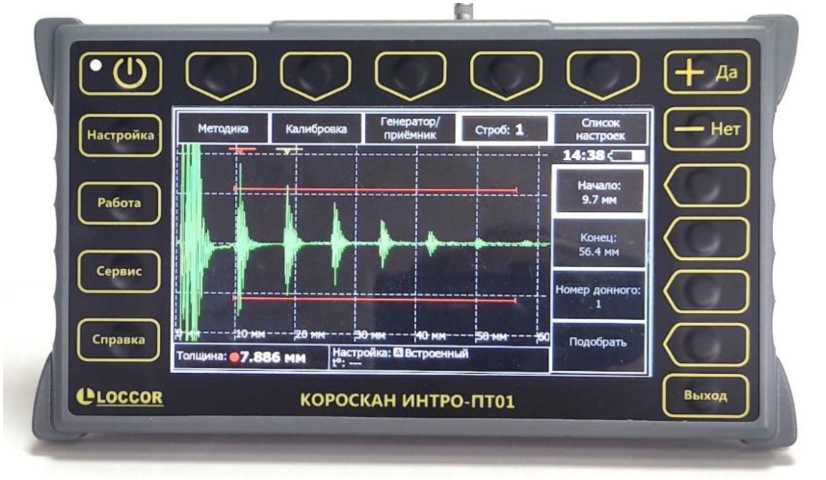

Рисунок 1 - Общий вид толщиномера
Место
нанесения знака утверждения типа

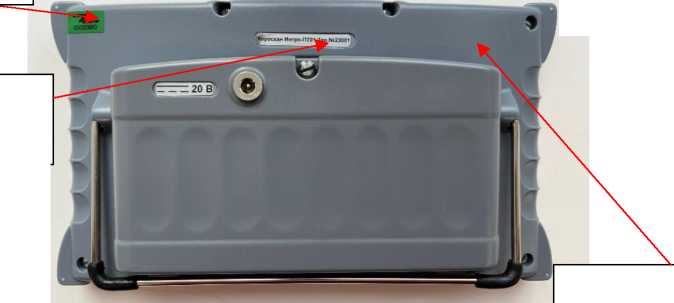

Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа
Место нанесения
заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Толщиномер ультразвуковой |
Короскан Интро-ПТ01 |
1 шт. |
|
Блок питания 20/220 В |
- |
1 шт. |
|
Пьезоэлектрические преобразователи |
А111-5-К6, А112-10-2х3, Короскан МС0106 |
не менее 1 шт.1) |
|
Наименование |
Обозначение |
Количество |
|
Кабель для совмещенного ПЭП |
LEMO 00 - LEMO 00 |
1 шт. |
|
Кабель для раздельно-совмещенного ПЭП |
2 LEMO 00 - 2 LEMO 00 |
1 шт. |
|
Кабель для подключения датчика температуры |
- |
1 шт. 1) |
|
Кабель USB |
- |
1 шт. |
|
Датчик температуры |
Короскан МТ0106 |
1 шт. 1) |
|
Паспорт |
42 7610.007.00.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
42 7610.007.00.000 РЭ |
1 экз. |
|
1) Количество и типы ПЭП определяются заказом | ||
Метрологические и основные технические характеристики толщиномеров представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины стенки (по стали) с использованием типов ПЭП, мм раздельно-совмещенный, 10 МГц совмещенный, 5 МГц Короскан МС0106 |
от 2 до 6 от 4 до 300 от 2 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений толщины стенки (по стали)1), мм |
+(0,05 + O,O15-H2)) |
|
Среднее квадратическое отклонение результатов измерений толщины стенки (не менее 100 измерений для толщины стенки не более 50 мм)3), мм, не более |
0,003 |
|
Примечание
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с |
от 1300 до 8000 |
|
Масса толщиномера (без ПЭП), кг, не более |
1,6 |
|
Габаритные размеры (без ПЭП), мм, не более | |
|
- высота |
150 |
|
- ширина |
250 |
|
- глубина |
60 |
|
Электрическое напряжение питания от внешнего блока питания, В |
от 15 до 25 |
|
Диапазон показаний температуры, °С |
от -40 до +60 |
|
Рабочие условия эксплуатации:
|
от -20 до +40 |
|
(без конденсации влаги) |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Примечание | |
|
1) При работе с ПЭП Короскан МС0106 допускается эксплуатация при температуре окружающего воздуха | |
|
от -40 до +60 °С. | |
