Номер по Госреестру СИ: 93346-24
93346-24 Смеситель гармонический
(Keysight 11970V)
Назначение средства измерений:
Смеситель гармонический Keysight 11970V (далее - смеситель) предназначен для измерений параметров спектра - частоты и мощности, в комплекте с анализатором спектра, а также переноса спектра сверхвысокочастотных (далее - СВЧ) сигналов на промежуточную частоту.
Внешний вид.
Смеситель гармонический
Рисунок № 1
Внешний вид.
Смеситель гармонический
Рисунок № 2
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства -
Номер записи - 195184
ID в реестре СИ - 1420265
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Keysight Technologies Malaysia Sdn Bhd
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2309 от 2024.10.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Смеситель гармонический (Keysight 11970V)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Keysight Technologies Malaysia Sdn Bhd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93346-24 |
Смеситель гармонический, Keysight 11970V Keysight Technologies Malaysia Sdn Bhd (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
93347-24 |
Смеситель гармонический, Keysight 11970A Keysight Technologies Malaysia Sdn Bhd (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Смеситель гармонический (Keysight 11970V)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Смеситель гармонический (Keysight 11970V)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса преобразователя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе «Настройка и использование» документа «Смесители гармонические Keysight 11970А, 11970V. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательKeysight Technologies Malaysia Sdn Bhd, Малайзия
Адрес: Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ВНИИФТРИ
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ
Принцип действия смесителя основан на получении разностной промежуточной частоты за счет смешения входного СВЧ сигнала и синусоидального сигнала гетеродина, формируемого анализатором спектра, за счет чего спектр входного СВЧ сигнала переносится на промежуточную частоту и подается на измерительный порт анализатора спектра и в нем обрабатывается.
Конструктивно смесители состоят из моноблока продолговатой формы без органов управления и дисплея. На передней панели корпуса смесителя расположен волноводный соединитель (фланец), на боковой панели - разъемы для подключения к анализатору спектра. Внутри корпуса смесителя смонтирована печатная плата с установленными на ней диодным модулем и вспомогательными электронными устройствами.

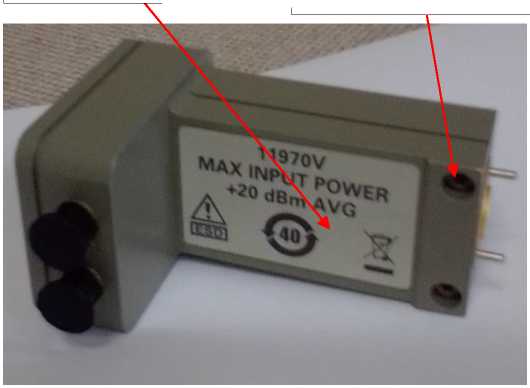

Общий вид смесителя гармонического Keysight 11970V, схема пломбировки от несанкционированного доступа, указание мест нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Заводской номер, состоящий из десяти буквенно-цифровых значений, нанесен методом шелкографии на корпус смесителя.
Место нанесения знака утверждения типа
Места пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид смесителя

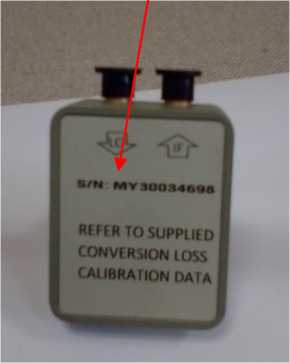

Место нанесения заводского номера
1
Нанесение знака поверки на корпус смесителя не предусмотрено.
К смесителям данного типа относится смеситель гармонический Keysight 11970V зав. № MY30034698.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот на входе (RF IN), ГГц |
от 50 до 75 |
|
Диапазон частот на входе гетеродина (LO IN), ГГ ц |
от 3,55 до 5,33 |
|
Номер гармоники для преобразования |
14 |
|
Диапазон уровня мощности на входе гетеродина (LO IN), дБм |
от +14 до +18 |
|
Потери коэффициента преобразования при значениях Pin=0 дБм и Plo=+16 дБм, дБ |
40±3,2 |
Таблица 2- Основные технические
|
Наименование характеристики |
Значение |
|
Тип фланца (волновода) СВЧ входа |
UG-385/U (WR-15) |
|
Габаритные размеры мм, не более: - длина |
71 |
|
- высота |
51 |
|
- ширина |
36 |
|
Масса, кг |
0,14 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность окружающего воздуха, %, не более |
от 30 до 80 |
