Номер по Госреестру СИ: 93366-24
93366-24 Счетчики газа объемные диафрагменные с коррекцией
(МК-ЕТ)
Назначение средства измерений:
Счетчики газа объемные диафрагменные с коррекцией МК-ЕТ (далее - счетчики) предназначены для измерений объема газа, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).
Внешний вид.
Счетчики газа объемные диафрагменные с коррекцией
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные с коррекцией

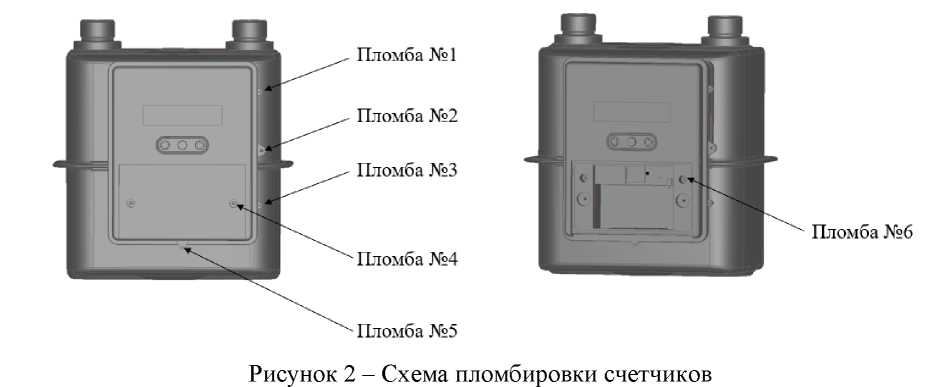

Рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные с коррекцией
Рисунок № 3
Общие сведения
Дата публикации - 03.10.2024
Срок свидетельства - 02.10.2029
Номер записи - 195173
ID в реестре СИ - 1420254
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "МЕТЭКО ГмбХ" (ООО "МЕТЭКО ГмбХ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2308 от 2024.10.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Счетчики газа объемные диафрагменные с коррекцией (МК-ЕТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МЕТЭКО ГмбХ" (ООО "МЕТЭКО ГмбХ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81256-21 15.03.2026 |
Счетчики газа, серии МК-G Общество с ограниченной ответственностью "МЕТЭКО ГмбХ" (ООО "МЕТЭКО ГмбХ") (РОССИЯ г. Москва) |
ОТ МП |
10 лет |
|
93366-24 02.10.2029 |
Счетчики газа объемные диафрагменные с коррекцией, МК-ЕТ Общество с ограниченной ответственностью "МЕТЭКО ГмбХ" (ООО "МЕТЭКО ГмбХ") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Счетчики газа объемные диафрагменные с коррекцией (МК-ЕТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТЭКО-ПРЕМАГАЗ" (RA.RU.311869) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Счетчики газа объемные диафрагменные с коррекцией (МК-ЕТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков является встроенным.
ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве.
Основными функциями ПО являются:
-
- обработка измерительной информации;
-
- приведение объема газа к стандартным условиям;
-
- индикация результатов измерений;
-
- передача измеренной и вычисленной информаций по цифровым интерфейсам;
-
- ведение журналов событий и архива.
Защита ПО от преднамеренных и непреднамеренных изменений осуществляется с помощью пломбировки счетчиков.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
2.01 |
|
Цифровой идентификатор ПО |
d1A9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель ЭОУ методом печати или гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2 «Принцип действия» руководства по эксплуатации ЛМГТ.407279.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЛМГТ.407279.003 ТУ Счётчики газа объемные диафрагменные с коррекцией МК-НТ. Технические условия.
ПравообладательГмбХ»
Общество с ограниченной ответственностью «МЕТЭКО (ООО «МЕТЭКО ГМБХ»)
ИНН 7719008964
Юридический адрес: 105264, г. Москва, ул. 9-я Парковая, д. 39, кв. 509
Изготовитель

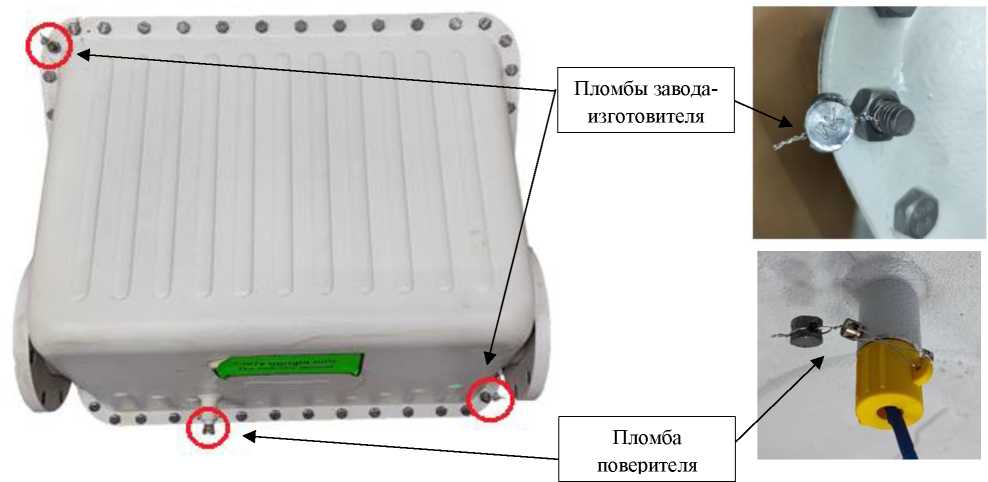

Рисунок 3 - Схема пломбировки крышки счетчиков типоразмеров G40, G65Программное обеспечение Программное обеспечение (далее - ПО) счетчиков является встроенным.
ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве.
Основными функциями ПО являются:
-
- обработка измерительной информации;
-
- приведение объема газа к стандартным условиям;
-
- индикация результатов измерений;
-
- передача измеренной и вычисленной информаций по цифровым интерфейсам;
-
- ведение журналов событий и архива.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
2.01 |
|
Цифровой идентификатор ПО |
d1A9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений расхода газа при рабочих условиях, м3/ч: | |
|
- G1,6 |
от 0,016 до 2,5 |
|
- G2,5 |
от 0,025 до 4 |
|
- G4 |
от 0,04 до 6 |
|
- G6 |
от 0,06 до 10 |
|
- G10 |
от 0,1 до 16 |
|
- G16 |
от 0,16 до 25 |
|
- G25 |
от 0,25 до 40 |
|
- G40 |
от 0,4 до 65 |
|
- G65 |
от 0,65 до 100 |
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям1), %: а) основной, в диапазонах измерений: - от Qмин до 0,2•Qмакс включ. |
±3,0 |
|
- св. 0,2•Qмакс до Qмакс |
±1,5 |
|
б) дополнительной, вызванной отклонением температуры измеряемой среды от (20±5) °С на каждые 10 °С, % |
±0,4 |
|
1) Без учета погрешности от принятия абсолютного давления и коэффициента | |
|
сжимаемости газа за условно-постоянные значения. | |
|
Примечания: | |
|
1. Приняты следующие обозначения: Qмин - минимальный расход газа при рабочих | |
|
условиях, м3/ч; Qмакс - максимальный расход газа при рабочих условиях, м3/ч. | |
|
2. Основная и дополнительная погрешности измерений суммируются алгебраически. | |
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2014, пары сжиженного газа по ГОСТ 20448-2018 |
|
Порог чувствительности, м3/ч: | |
|
- G1,6 |
0,003 |
|
- G2,5 |
0,005 |
|
- G4, G6 |
0,008 |
|
- G10, G16, G25 |
0,010 |
|
- G40, G65 |
0,02 |
|
Параметры измеряемой среды: | |
|
а) рабочее избыточное давление, кПа, не более |
5 |
|
б) максимально возможное избыточное давление, кПа: | |
|
- МК-ЕТ и МК-ЕТК типоразмеров G1,6, G2,5, G4, G6 |
50 |
|
- МК-ЕТК типоразмеров G10, G16, G25 |
15 |
|
в) температура, °С |
от -30 до +60 |
|
Наименование характеристики |
Значение |
|
Перепад давления при максимальном расходе, Па, не более: | |
|
- G1,6, G2,5, G4, G6 |
200 |
|
- G10, G16, G25, G40 |
300 |
|
- G65 |
400 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
568 |
|
- ширина |
717 |
|
- высота |
579 |
|
Масса, кг, не более |
46 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность при плюс 35 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
2 Ex ic IIB T4 Gc X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP54 |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
100000 |
Комплектность средства измерений Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счетчик газа объемный диафрагменный с коррекцией |
МК-НТ |
1 |
|
Паспорт |
ЛМГТ.407279.001 ПС |
1 |
|
Руководство по эксплуатации |
ЛМГТ.407279.002 РЭ |
По заказу |
|
Монтажный комплект |
- |
По заказу |
Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЛМГТ.407279.003 ТУ Счётчики газа объемные диафрагменные с коррекцией МК-НТ. Технические условия.
Правообладатель ГмбХ»
Общество с ограниченной ответственностью «МЕТЭКО (ООО «МЕТЭКО ГМБХ»)
ИНН 7719008964
Юридический адрес: 105264, г. Москва, ул. 9-я Парковая, д. 39, кв. 509
ГмбХ»
Общество с ограниченной ответственностью «МЕТЭКО (ООО «МЕТЭКО ГМБХ»)
ИНН 7719008964 Юридический адрес: 105264, г. Москва, ул. 9-я Парковая, д. 39, кв. 509
Адрес места осуществления деятельности: Россия, 105264, г. Москва, ул. 9-я Парковая, д. 39
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран. Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное движение вала, на котором расположен маятник. Количество оборотов маятника считывается двумя фотодатчиками, расположенными на электронной плате, и преобразуется в сигнал, передаваемый в электронное отсчётное устройство (далее - ЭОУ). Количество оборотов маятника пропорционально объему прошедшего через счетчик газа.
Объем газа автоматически приводится к стандартным условиям с учетом измеренного значения температуры газа, а также значений абсолютного давления и коэффициента сжимаемости газа, принятых за условно-постоянные величины. Измерение температуры газа осуществляется полупроводниковым преобразователем температуры.
Счетчики состоят из корпуса, внутри которого расположен измерительный механизм мембранного типа, полупроводникового преобразователя температуры и ЭОУ, включающего в себя дисплей, микроконтроллер, коммуникационный GSM-модуль, две литиевые батареи -основную и дополнительную. Основная батарея предназначена для питания микроконтроллера и является несъемной. Дополнительная батарея предназначена для питания коммуникационного GSM-модуля (модуля телеметрии), расположена в отдельном отсеке и является съемной.
снабжены устройством, препятствующим прохождению обратного потока
Счетчики
газа.
выпускаются в левом и правом исполнениях, указываемых стрелкой на
Счетчики корпусе счетчика.
устойчивы к воздействию внешнего магнитного поля и отображают специальный символ на дисплее ЭОУ, а также заносят сведения о воздействии внешнего магнитного поля в архив и передают информацию на сервер.
Структура условного обозначения счетчиков:
Счетчики
ХХХ
Типоразмер: G1,6; G2,5; G4; G6; G10; G16; G25; G40; G65.
Модификация счетчиков: МК-ET - без запорного клапана; МК-ЕТК - с запорным клапаном.
Заводской номер счетчиков, состоящий из арабских цифр, наносится методом печати
или гравировки на корпус ЭОУ.
Место нанесения знака утверждения типа
Типоразмеры G1,6 - G25
Типоразмеры G40, G65
Место нанесения заводского номера

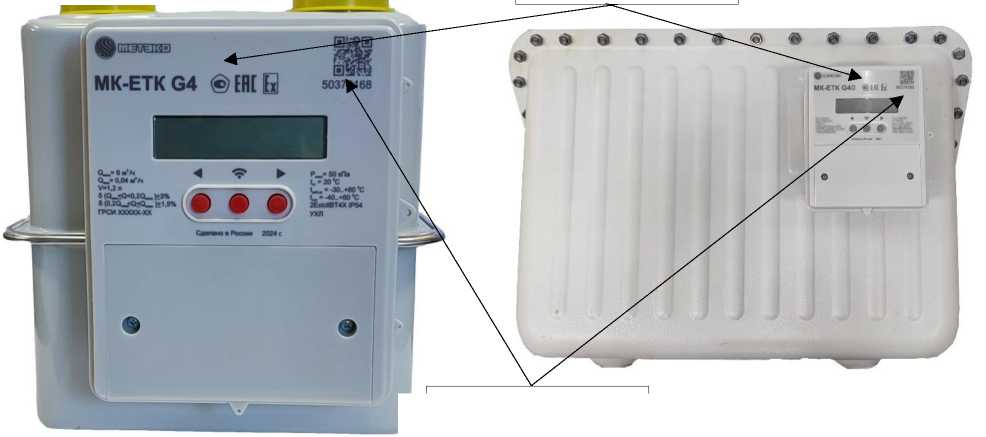

Рисунок 1 - Общий вид счетчиков
Таблица 1 - Типы пломб
|
№ пломбы |
Кем устанавливается |
Тип |
|
1, 4, 5 |
Оператор газораспределительной системы |
На усмотрение оператора газораспределительной системы |
|
2 |
Изготовитель |
Пломба типа «гарпун» или пломба роторного типа |
|
3 |
Поверитель |
Свинцовая пломба с изображением знака поверки |
|
6 |
Поверитель |
Разрушающаяся наклейка с изображением знака поверки |
На счетчиках типоразмеров G40, G65 дополнительно изготовителем пломбируются два болта с отверстиями, удерживающие верхнюю половину корпуса счетчиков, поверителем -место установки датчика температуры.
Рисунок 3 - Схема пломбировки крышки счетчиков типоразмеров G40, G65
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений расхода газа при рабочих условиях, м3/ч: | |
|
- G1,6 |
от 0,016 до 2,5 |
|
- G2,5 |
от 0,025 до 4 |
|
- G4 |
от 0,04 до 6 |
|
- G6 |
от 0,06 до 10 |
|
- G10 |
от 0,1 до 16 |
|
- G16 |
от 0,16 до 25 |
|
- G25 |
от 0,25 до 40 |
|
- G40 |
от 0,4 до 65 |
|
- G65 |
от 0,65 до 100 |
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям1), %: а) основной, в диапазонах измерений: - от Qмин до 0,2•Qмакс включ. |
±3,0 |
|
- св. 0,2•Qмакс до Qмакс |
±1,5 |
|
б) дополнительной, вызванной отклонением температуры измеряемой среды от (20±5) °С на каждые 10 °С, % |
±0,4 |
|
1) Без учета погрешности от принятия абсолютного давления и коэффициента | |
|
сжимаемости газа за условно-постоянные значения. | |
|
Примечания: | |
|
1. Приняты следующие обозначения: Qмин - минимальный расход газа при рабочих | |
|
условиях, м3/ч; Qмакс - максимальный расход газа при рабочих условиях, м3/ч. | |
|
2. Основная и дополнительная погрешности измерений суммируются алгебраически. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2014, пары сжиженного газа по ГОСТ 20448-2018 |
|
Порог чувствительности, м3/ч: | |
|
- G1,6 |
0,003 |
|
- G2,5 |
0,005 |
|
- G4, G6 |
0,008 |
|
- G10, G16, G25 |
0,010 |
|
- G40, G65 |
0,02 |
|
Параметры измеряемой среды: | |
|
а) рабочее избыточное давление, кПа, не более |
5 |
|
б) максимально возможное избыточное давление, кПа: | |
|
- МК-ЕТ и МК-ЕТК типоразмеров G1,6, G2,5, G4, G6 |
50 |
|
- МК-ЕТК типоразмеров G10, G16, G25 |
15 |
|
в) температура, °С |
от -30 до +60 |
|
Наименование характеристики |
Значение |
|
Перепад давления при максимальном расходе, Па, не более: | |
|
- G1,6, G2,5, G4, G6 |
200 |
|
- G10, G16, G25, G40 |
300 |
|
- G65 |
400 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
568 |
|
- ширина |
717 |
|
- высота |
579 |
|
Масса, кг, не более |
46 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность при плюс 35 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
2 Ex ic IIB T4 Gc X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP54 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
100000 |
