Номер по Госреестру СИ: 93340-24
93340-24 Спектрометры рентгенофлуоресцентные волнодисперсионные
(S8 TIGER)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные волнодисперсионные S8 TIGER (далее -спектрометры) предназначены для измерений массовой доли элементов в твердых, сыпучих и жидких материалах, веществ, осажденных на фильтрах.
Внешний вид.
Спектрометры рентгенофлуоресцентные волнодисперсионные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные волнодисперсионные
Рисунок № 2
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства - 30.09.2029
Номер записи - 195164
ID в реестре СИ - 1420211
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
S8 TIGER,
Производитель
Изготовитель - "Bruker AXS GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2293 от 2024.09.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные волнодисперсионные (S8 TIGER)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Bruker AXS GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79576-20 20.11.2025 |
Спектрометры оптико-эмиссионные, Q2 ION, Q8 MAGELLAN "Bruker AXS GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
93340-24 30.09.2029 |
Спектрометры рентгенофлуоресцентные волнодисперсионные, S8 TIGER "Bruker AXS GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Спектрометры рентгенофлуоресцентные волнодисперсионные (S8 TIGER)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 3 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Спектрометры рентгенофлуоресцентные волнодисперсионные (S8 TIGER)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены программным обеспечением, позволяющим контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SPECTRAplus |
|
Номер версии (идентификационный номер) ПО |
4.х.х* |
|
Цифровой идентификатор ПО |
- |
|
*х - обозначение номера версии метрологически незначимой части ПО, может принимать значения от 0 до 99. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Спектрометры рентгенофлуоресцентные волнодисперсионные S8 TIGER. Руководство пользователя», раздел 4.3 «Измерение образца».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация изготовителя «BRUKER AXS GmbH», Германия;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
Правообладатель«BRUKER AXS GmbH», Германия
Адрес: Ostliche RheinbruckenstraBe 49, 76187 Karlsruhe, Germany
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Возбужденное в образце вторичное (флуоресцентное характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости, или многослойные структуры). В результате дифракции на кристалл-анализаторе излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой доли элементов.
Конструктивно спектрометры выполнены в виде стационарного напольного прибора, состоящего из рентгеновской трубки с источником питания (генератором), камеры для измерения с автоматическим или ручным устройством загрузки образцов, детекторным блоком и усилителями, системы разложения в спектр флуоресцентного излучения, системы регистрации интенсивности флуоресцентного излучения, системы охлаждения.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка. В базовой комплектации в спектрометрах используется рентгеновская трубка с родиевым анодом и максимальной мощностью 4 кВт (Umax=60 кВ, Imax=170 мА), в качестве опции спектрометры могут оснащаться рентгеновскими трубками с хромовым или молибденовым анодом. Рабочая мощность спектрометра может отличаться в зависимости от установленного высоковольтного напряжения и может быть 1 кВт, 3 кВт и 4 кВт. Спектрометры оснащаются восьмипозиционным сменщиком кристалл-анализаторов. Выбор кристалл-анализаторов зависит от круга интересующих элементов (от бериллия до урана). В зависимости от предполагаемых задач спектрометры оснащаются проточным пропорциональным и (или) сцинтилляционным детекторами. Для анализа жидких проб и порошков спектрометр может оснащаться системой гелиевой (азотной) продувки камеры для образцов с возможностью настройки скорости потока газа. Управление процессом измерения и контроль состояния прибора осуществляется посредством встроенного сенсорного экрана или внешнего компьютера. Конструкция спектрометров обеспечивает безопасные условия работы. При максимальном напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного рентгеновского излучения на расстоянии 10 см от внешней поверхности корпуса не превышает 1 мкЗв/ч.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на паспортной табличке на задней стороне корпуса спектрометров. Серийный номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров и место нанесения серийного номера представлены на рисунке 1. На рисунке 2 представлен вид паспортной таблички.

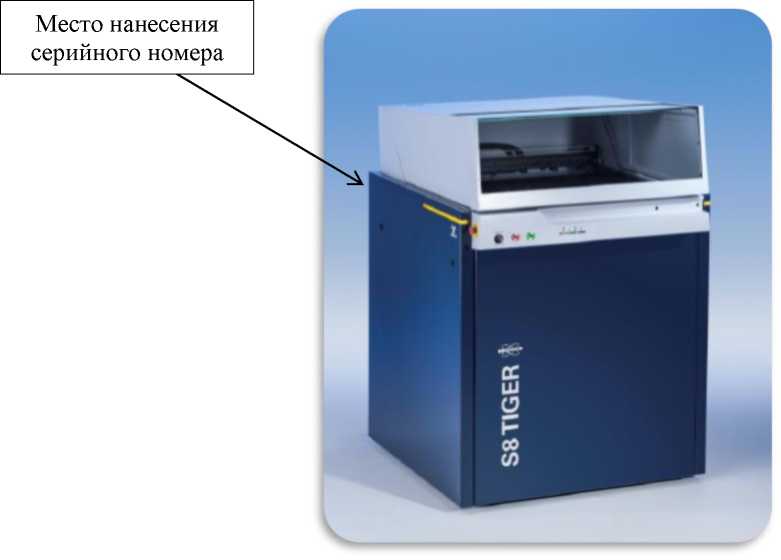

Рисунок 1 - Общий вид спектрометра с указанием места нанесения серийного номера
вгикег ДХ5__Л--
s8T»g«
SrtW».; 23220’ 1^,2023
;r;««22W,3«OV,230VZ400V
3- 50/6QHZ. 7kVA X Q
[>«167 Karlsruhe, Germany
Рисунок 2 - Вид паспортной таблички спектрометра
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых элементов |
от Ве(Бериллий) до U (Уран) |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала1), % |
0,5 |
|
Чувствительность (скорость счета на линии Fe Ka)1), кимп/(с^мА^%), не менее |
1 |
|
1) Для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный ток рентгеновской трубки, мА |
170 |
|
Максимальная мощность рентгеновской трубки, кВт |
4 |
|
Параметры электропитания: - напряжение переменного тока, В |
от 208 до 240 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Условия эксплуатации - температура окружающего воздуха, °C |
от +15 до +32 |
|
- относительная влажность окружающего воздуха (при 25°С), %, не более |
80 |
|
Габаритные размеры, см, не более: | |
|
- длина |
135 |
|
- высота |
104 |
|
- ширина |
84 |
|
Масса1), кг, не более |
476 |
|
1) Без системы охлаждения | |
