Номер по Госреестру СИ: 93317-24
93317-24 Штангенглубиномеры ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Штангенглубиномеры ЧИЗ (далее по тексту - штангенглубиномеры) предназначены для измерений глубины или высоты элементов деталей, толщины выступов.
Внешний вид.
Штангенглубиномеры ЧИЗ
Рисунок № 1
Внешний вид.
Штангенглубиномеры ЧИЗ

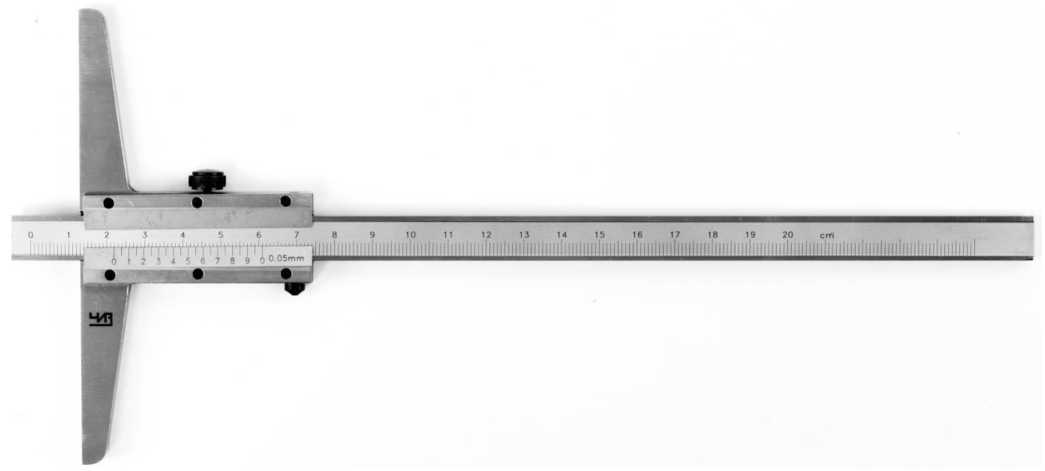

Рисунок № 2
Внешний вид.
Штангенглубиномеры ЧИЗ
Рисунок № 3
Внешний вид.
Штангенглубиномеры ЧИЗ
Рисунок № 4
Внешний вид.
Штангенглубиномеры ЧИЗ
Рисунок № 5
Внешний вид.
Штангенглубиномеры ЧИЗ
Рисунок № 6
Внешний вид.
Штангенглубиномеры ЧИЗ

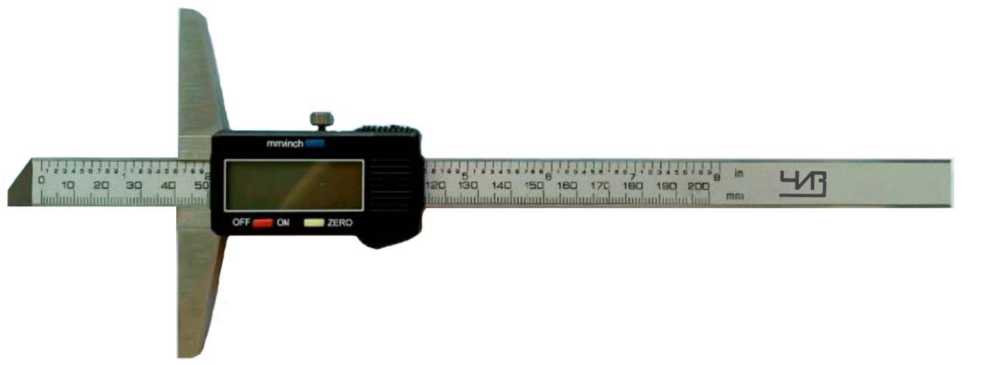

Рисунок № 7
Внешний вид.
Штангенглубиномеры ЧИЗ

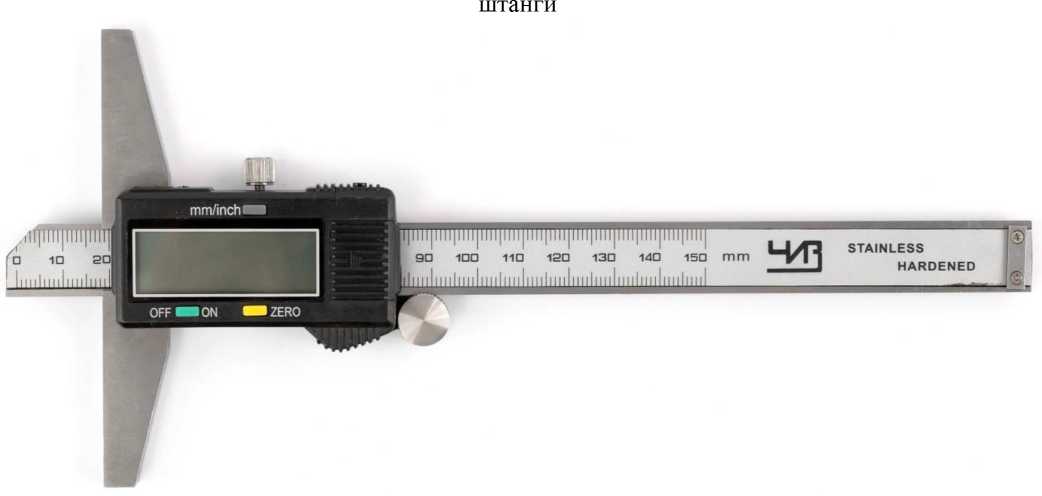

Рисунок № 8
Внешний вид.
Штангенглубиномеры ЧИЗ
Рисунок № 9
Внешний вид.
Штангенглубиномеры ЧИЗ

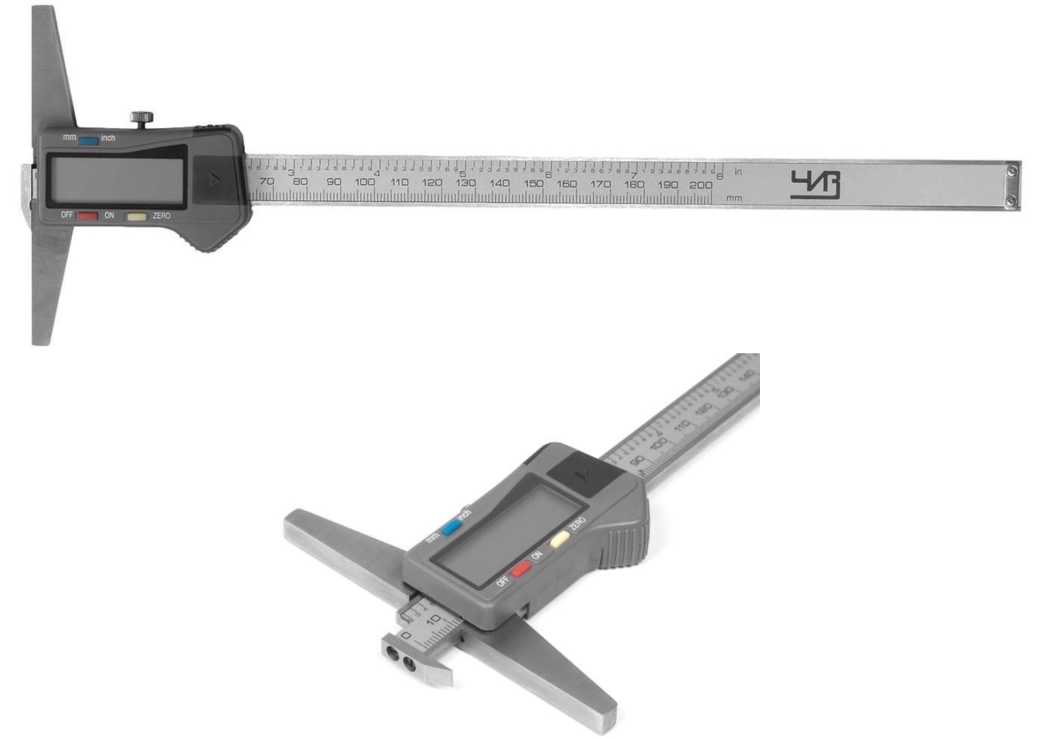

Рисунок № 10
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства - 27.09.2029
Номер записи - 195150
ID в реестре СИ - 1420195
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШГ 0-400 мм, ц.д. 0,05 мм, ШГ 0-300 мм, ц.д. 0,05 мм, ШГ 0-250 мм, ц.д. 0,05 мм, ШГ 0-200 мм, ц.д. 0,05 мм, ШГ 0-160 мм, ц.д. 0,05 мм, ШГ, нет модификации, модификация ШГ, модификации ШГЦ со ступенчатым торцом штанги, модификации ШГЦ с поперечным выступом штанги, модификации ШГ с отсчетом по нониусу, модификации ШГ, мод. ШГЦ-0-160, мод. ШГЦ, (0-150) мм, шаг дискретности 0,01 мм, мод. ШГЦ 160, мод. ШГ-250-0,05, мод. ШГ, (0-250) мм, шаг дискретности 0,05 мм, мод. ШГ, (0-160) мм, знач. отсчетом по нониусу 0,05 мм, исполнения ШГЦ-1000, -,
Производитель
Изготовитель - Optim Consult International Co. Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 1652
Выдано извещений - 1
Кол-во периодических поверок - 206
Кол-во средств измерений - 1278
Кол-во владельцев - 33
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 362 дн.
Приказы РСТ, где упоминается данный тип СИ
№2280 от 2024.09.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Штангенглубиномеры ЧИЗ (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Optim Consult International Co. Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93121-24 04.09.2029 |
Штангенрейсмасы ЧИЗ, Обозначение отсутствует Optim Consult International Co. Limited (КИТАЙ ) |
ОТ МП |
1 год |
|
93317-24 27.09.2029 |
Штангенглубиномеры ЧИЗ, Обозначение отсутствует Optim Consult International Co. Limited (КИТАЙ ) |
ОТ МП |
1 год |
|
93922-24 27.11.2029 |
Штангенциркули, Обозначение отсутствует Optim Consult International Co. Limited (КИТАЙ ) |
ОТ МП |
1 год |
|
94057-24 11.12.2029 |
Линейки измерительные металлические, ЧИЗ Optim Consult International Co. Limited (КИТАЙ ) |
ОТ МП |
1 год |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Штангенглубиномеры ЧИЗ (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| АО "РИК" (РОСС RU.0001.310142) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 49 | 1 | 39 | 10 | 0 | 49 | 39 | 10 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 907 | 73 | 902 | 5 | 0 | 907 | 902 | 5 | ||
| ООО "ЛИЦ" (RA.RU.311620) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 42 | 1 | 28 | 14 | 0 | 42 | 28 | 14 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 28 | 4 | 23 | 5 | 0 | 28 | 23 | 5 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 37 | 2 | 32 | 5 | 1 | 37 | 32 | 5 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КЭМЗ" (RA.RU.311694) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 17 | 4 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| АО "УКВЗ" (RA.RU.314004) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ЦМИДИМ" (RA.RU.314725) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ЦЕНТР СТАНДАРТ-М" (RA.RU.314872) | 43 | 19 | 43 | 0 | 0 | 43 | 43 | 0 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 0 | 9 | 0 | 2 | 0 | 2 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "НМОП" (RA.RU.311359) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ПАО "ОДК-САТУРН" (1844) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 365 | 4 | 365 | 0 | 0 | 365 | 365 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "КОММАШ" (RA.RU.311405) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ПАО "ЗМЗ" (RA.RU.311925) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 3 | 1 | 6 | 0 | 7 | 1 | 6 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 1 | 0 | 7 | 0 | 0 | 0 | 0 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОАО "ТВЗ" (RA.RU.312412) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ОНПП "ТЕХНОЛОГИЯ" ИМ. А.Г.РОМАШИНА" (RA.RU.312437) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 16 | 0 | 16 | 0 | 16 | 0 | 16 |
Стоимость поверки Штангенглубиномеры ЧИЗ (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенглубиномеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Optim Consult International Co. Limited. «Штангенглубиномеры ЧИЗ».
ПравообладательOptim Consult International Co. Limited, КНР
Адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Штангенглубиномеры изготавливаются следующих модификаций:
-
- ШГ - с отсчетом по нониусу;
-
- ШГК - с отсчетом по круговой шкале;
-
- ШГЦ - с цифровым отсчетным устройством.
Штангенглубиномеры изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.
Принцип действия штангенглубиномеров модификации ШГ основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на подвижной рамке штангенглубиномера.
Принцип действия штангенглубиномеров модификации ШГК основан линейных размеров методом непосредственной оценки по делениям шкалы делениям круговой шкалы, встроенной в подвижную рамку штангенглубиномера.
Принцип действия штангенглубиномеров модификации ШГЦ
на измерении штанги и по
основан на преобразовании линейного перемещения рамки штангенглубиномера в электрический сигнал с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства.
Каждая модификация штангенглубиномеров имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений, значениями отсчета по нониусу (ценой деления круговой шкалы отсчетного устройства, шагом дискретности цифрового отсчетного устройства), габаритными характеристиками и массой.
Штангенглубиномеры модификации ШГ состоят из штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства для зажима рамки.
Штангенглубиномеры модификации ШГК состоят из штанги с миллиметровой шкалой, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства для зажима рамки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи подвижного ободка и блокируется стопорным винтом.
Штангенглубиномеры модификации ШГЦ состоят из штанги, рамки с цифровым отсчетным устройством, которая перемещается вдоль штанги, устройства для зажима рамки, источника питания. На корпусе цифрового отсчетного устройства расположены жидкокристаллический дисплей для считывания результатов измерений и кнопки, с помощью которых осуществляется управление рядом функций, отсек элемента питания.
Штангенглубиномеры могут быть оснащены (микрометрической подачей).
устройством тонкой установки рамки
с длиной измерительной поверхности мм. Сведения о длине измерительной
Штангенглубиномеры могут изготавливаться рамки в 4 вариантах, не менее: 102, 120, 150, 175 поверхности рамки штангенглубиномеров указываются в паспорте и заполняются от руки.
Сведения об исполнении штангенглубиномеров указываются в паспорте и заполняются от руки.
Рамка своей измерительной поверхностью базируется на измеряемую деталь.
Штангенглубиномеры изготавливаются с прямым торцом штанги, с поперечным выступом штанги, со скошенным торцом штанги и со ступенчатым торцом штанги.
К данному типу средств измерений относятся штангенглубиномеры торговой марки «ЧИЗ»
Товарный знак наносится на паспорт штангенглубиномеров
типографским методом и на штангу или рамку или циферблат круговой шкалы или корпус цифрового отсчетного устройства краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую часть лицевой или оборотной поверхности штанги методом лазерной маркировки, краской или травлением.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенглубиномеров указан на рисунках 1 - 9. Общий вид и место нанесения заводского номера представлены на рисунке 12. Цвет циферблата у штангенглубиномеров модификации ШГК не влияет на метрологические характеристики и может отличаться от указанного на рисунке 5. Цвет и форма корпуса цифрового отсчетного устройства, расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунках 6 - 9, что не влияет на метрологические характеристики штангенглубиномеров.
штангенглубиномеров от несанкционированного доступа не
Пломбирование предусмотрено.
Рисунок 1 - Общий вид штангенглубиномеров модификации ШГ с прямым торцом штанги
Рисунок 2 - Общий вид штангенглубиномеров модификации ШГ с поперечным выступом штанги

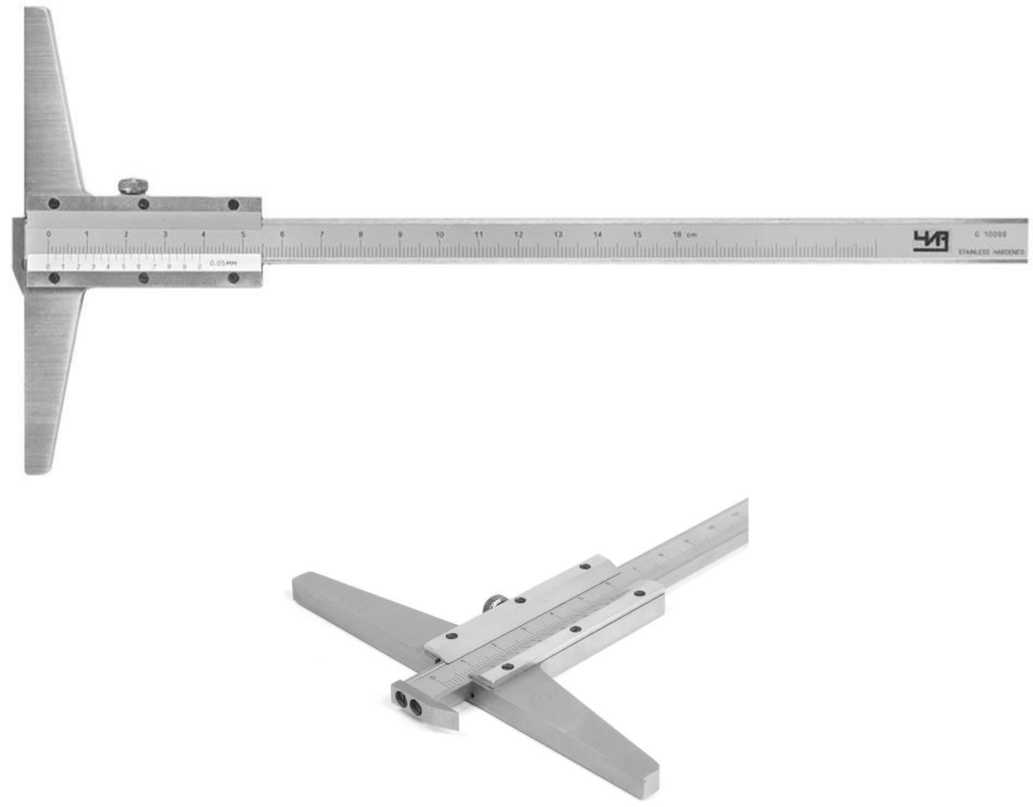

Рисунок 3 - Общий вид штангенглубиномеров модификации ШГ со ступенчатым торцом штанги

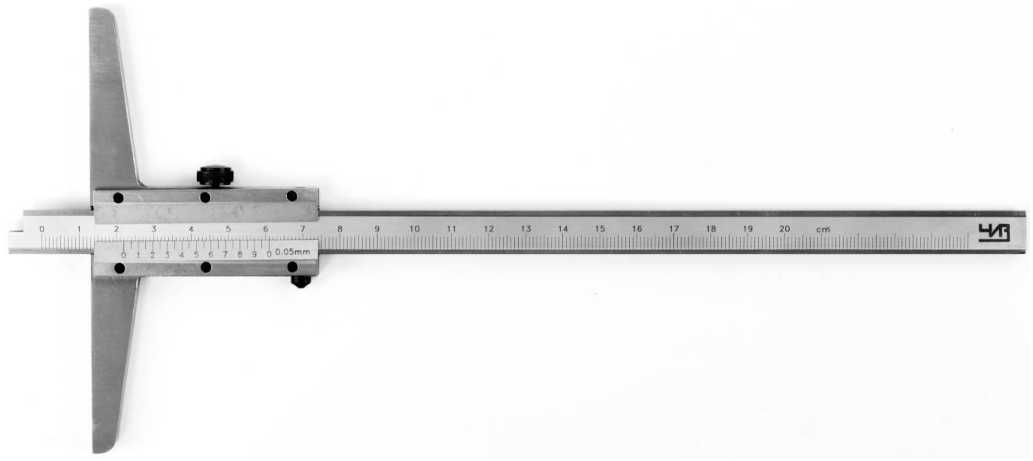

Рисунок 4 - Общий вид штангенглубиномеров модификации ШГ со ступенчатым торцом штанги

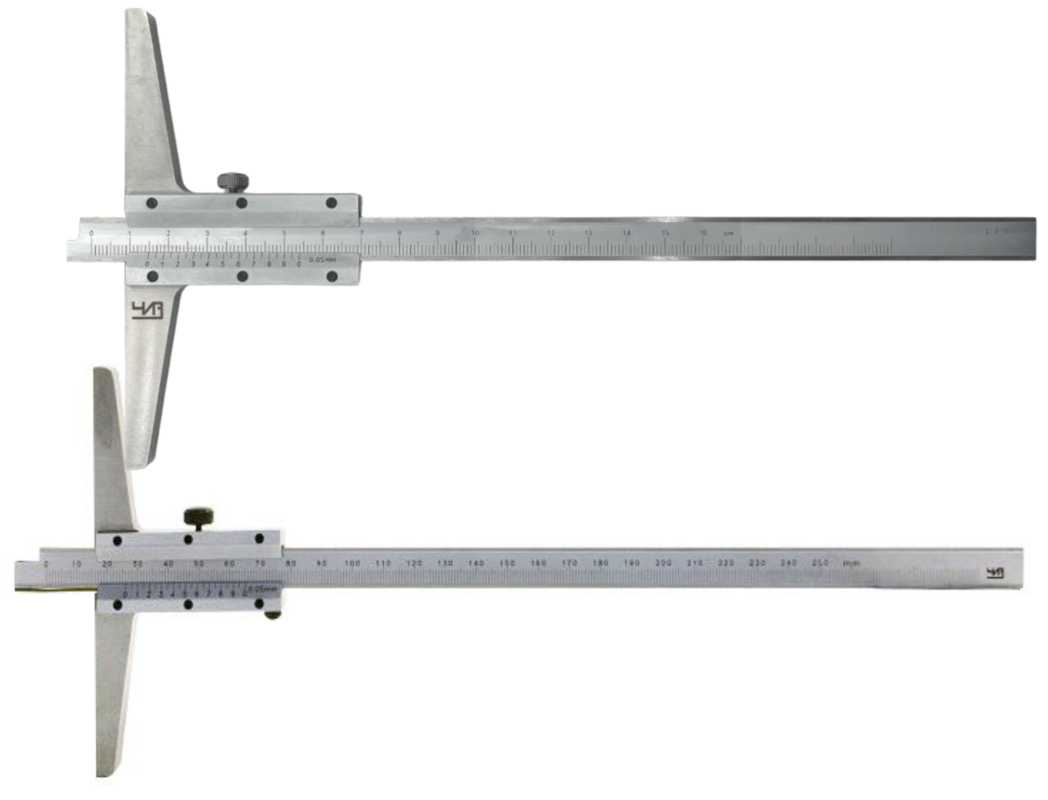

Рисунок 5 - Общий вид штангенглубиномеров модификации ШГК со ступенчатым торцом штанги

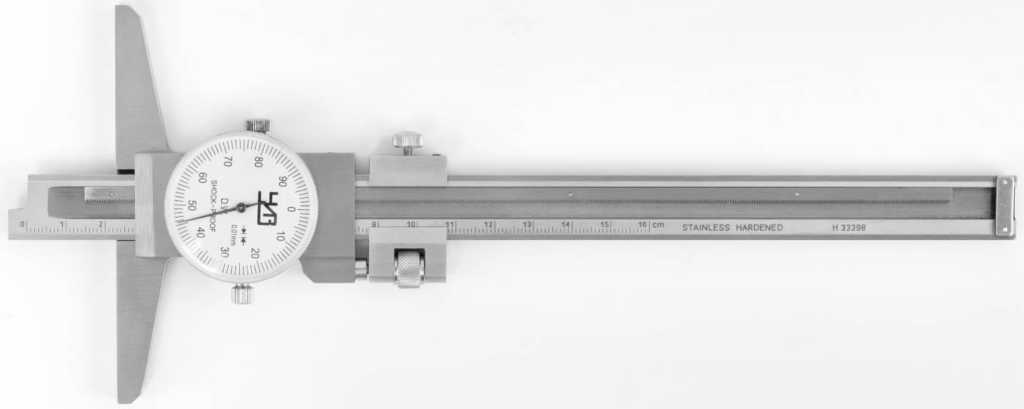

Рисунок 6 - Общий вид штангенглубиномеров модификации ШГЦ со скошенным торцом
Рисунок 7 - Общий вид штангенглубиномеров модификации ШГЦ со скошенным торцом штанги
Рисунок 8 - Общий вид штангенглубиномеров модификации ШГЦ со ступенчатым торцом штанги

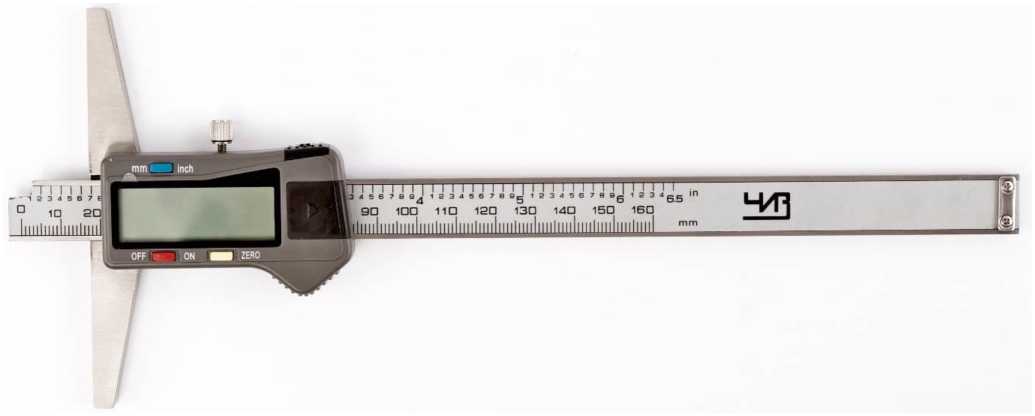

Рисунок 9 - Общий вид штангенглубиномеров модификации ШГЦ с поперечным выступом штанги

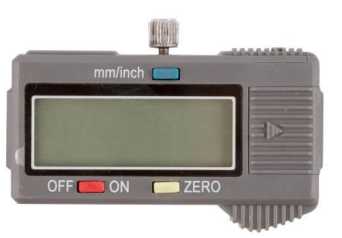

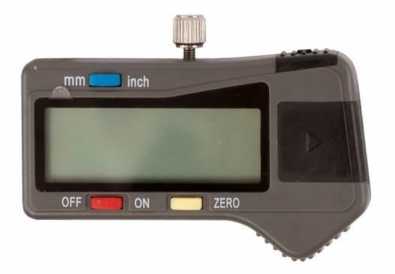

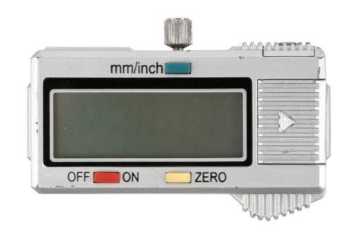

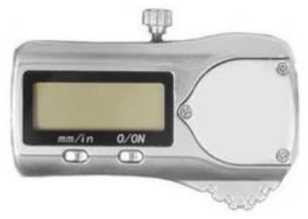

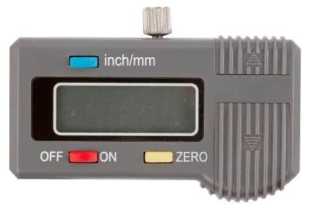

Рисунок 10 - Варианты исполнения цифрового отсчетного устройства для штангенглубиномеров модификации ШГЦ

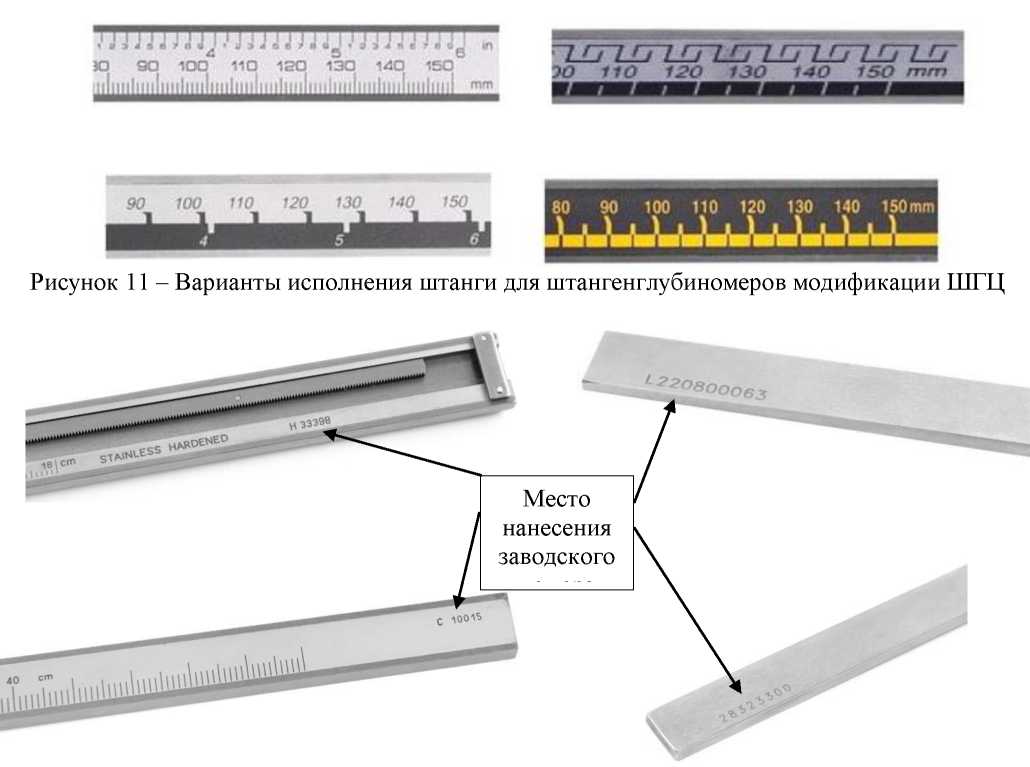

Рисунок 12 - Общий вид и место нанесения заводского номера на штангенглубиномеры
Таблица 1 - штангенглубиномеров
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы отсчетного устройства, шаг дискретности цифрового отсчетного устройства), мм |
Длина измерительной поверхности рамки, | |
|
мм |
1, не менее | |||
|
от 0 до 150 |
0,02; 0,05; 0,10 |
102; |
120; 150; 175 | |
|
от 0 до 160 |
0,02; 0,05; 0,10 |
102; |
120; 150; 175 | |
|
от 0 до 200 |
0,02; 0,05; 0,10 |
102; |
120; 150; 175 | |
|
от 0 до 250 |
0,02; 0,05; 0,10 |
102; |
120; 150; 175 | |
|
ШГ |
от 0 до 300 |
0,02; 0,05; 0,10 |
102; |
120; 150; 175 |
|
от 0 до 400 |
0,02; 0,05; 0,10 |
102; |
120; 150; 175 | |
|
от 0 до 500 |
0,05; 0,10 |
102; |
120; 150; 175 | |
|
от 0 до 600 |
0,05; 0,10 |
102; |
120; 150; 175 | |
|
от 0 до 630 |
0,05; 0,10 |
102; |
120; 150; 175 | |
|
от 0 до 1000 |
0,05; 0,10 |
102; |
120; 150; 175 | |
|
от 0 до 150 |
0,01; 0,02; 0,05 |
102; |
120; 150; 175 | |
|
от 0 до 160 |
0,01; 0,02; 0,05 |
102; |
120; 150; 175 | |
|
ШГК |
от 0 до 200 |
0,01; 0,02; 0,05 |
102; |
120; 150; 175 |
|
от 0 до 250 |
0,01; 0,02; 0,05 |
102; |
120; 150; 175 | |
|
от 0 до 300 |
0,01; 0,02; 0,05 |
102; |
120; 150; 175 | |
|
от 0 до 400 |
0,01; 0,02; 0,05 |
102; |
120; 150; 175 | |
Окончание таблицы 1
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы отсчетного устройства, шаг дискретности цифрового отсчетного устройства), мм |
Длина измерительной поверхности рамки, мм, не менее |
|
ШГЦ |
от 0 до 150 |
0,01 |
102; 120; 150; 175 |
|
от 0 до 160 |
0,01 |
102; 120; 150; 175 | |
|
от 0 до 200 |
0,01 |
102; 120; 150; 175 | |
|
от 0 до 250 |
0,01 |
102; 120; 150; 175 | |
|
от 0 до 300 |
0,01 |
102; 120; 150; 175 | |
|
от 0 до 400 |
0,01 |
102; 120; 150; 175 | |
|
от 0 до 500 |
0,01 |
102; 120; 150; 175 | |
|
от 0 до 600 |
0,01 |
102; 120; 150; 175 | |
|
от 0 до 630 |
0,01 |
102; 120; 150; 175 | |
|
от 0 до 1000 |
0,01 |
102; 120; 150; 175 |
Примечание - Сведения о длине измерительной поверхности рамки для каждого экземпляра штангенглубиномера указываются в паспорте
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномеров исполнения 1
|
Измеряемое значение, мм |
Пределы допускаемой абсолютной погрешности, мм | ||||||
|
со значением отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||||
|
0,02 |
0,05 |
0,10 |
0,01 |
0,02 |
0,05 |
0,01 | |
|
от 0 до 200 включ. |
±0,02 |
±0,05 |
±0,10 |
±0,02 |
±0,03 |
±0,05 |
±0,03 |
|
св. 200 до 300 включ. |
±0,04 |
±0,03 |
±0,04 |
±0,10 |
±0,04 | ||
|
св. 300 до 400 включ. |
±0,06 |
±0,05 |
±0,10 |
±0,05 | |||
|
св. 400 до 600 включ. |
- |
±0,10 |
- |
- |
- | ||
|
св. 600 до 800 включ. |
- |
±0,20 |
- |
- |
- |
±0,06 | |
|
св. 800 до 1000 |
- |
±0,15 |
- |
- |
- | ||
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномеров исполнения 2
|
Измеряемое значение, мм |
Пределы допускаемой абсолютной погрешности, мм | ||||||
|
со значением отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||||
|
0,02 |
0,05 |
0,10 |
0,01 |
0,02 |
0,05 |
0,01 | |
|
от 0 до 200 включ. |
±0,06 |
±0,15 |
±0,30 |
±0,05 |
±0,06 |
±0,15 |
±0,05 |
|
св. 200 до 300 включ. |
±0,08 |
±0,07 |
±0,08 |
±0,20 |
±0,07 | ||
|
св. 300 до 400 включ. |
±0,10 |
±0,08 |
±0,10 |
±0,20 |
±0,10 | ||
|
св. 400 до 600 включ. |
- |
±0,20 |
- |
- |
- | ||
|
св. 600 до 800 включ. |
- |
±0,40 |
- |
- |
- |
±0,20 | |
|
св. 800 до 1000 |
- |
±0,25 |
- |
- |
- | ||
Таблица 4 - Отклонения от плоскостности измерительных поверхностей штанги и рамки
|
Наименование характеристики |
Значение | |
|
Исп. 1 |
Исп. 2 | |
|
Отклонение от плоскостности измерительной поверхности штанги, мм, не более |
0,006 |
0,010 |
|
Отклонение от плоскостности измерительной поверхности рамки, мм, не более |
0,010 |
0,015 |
Таблица 5 -
и масса
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры (Длина^ШиринахВысота), мм, не более |
Масса, кг, не более |
|
ШГ |
от 0 до 150 |
230x175x10 |
0,180 |
|
от 0 до 160 |
235x175x10 |
0,190 | |
|
от 0 до 200 |
297x175x10 |
0,230 | |
|
от 0 до 250 |
325x175x10 |
0,275 | |
|
от 0 до 300 |
380x175x10 |
0,290 | |
|
от 0 до 400 |
480x175x10 |
0,320 | |
|
от 0 до 500 |
585x175x10 |
0,350 | |
|
от 0 до 600 |
720x175x15 |
0,600 | |
|
от 0 до 630 |
750x175x15 |
0,680 | |
|
от 0 до 1000 |
1200x175x15 |
2,000 | |
|
ШГК |
от 0 до 150 |
230x175x15 |
0,180 |
|
от 0 до 160 |
235x175x15 |
0,190 | |
|
от 0 до 200 |
297x175x15 |
0,220 | |
|
от 0 до 250 |
340x175x15 |
0,300 | |
|
от 0 до 300 |
390x175x15 |
0,350 | |
|
от 0 до 400 |
490x175x15 |
0,460 | |
|
ШГЦ |
от 0 до 150 |
240x175x15 |
0,180 |
|
от 0 до 160 |
250x175x15 |
0,190 | |
|
от 0 до 200 |
297x175x15 |
0,230 | |
|
от 0 до 250 |
340x175x15 |
0,300 | |
|
от 0 до 300 |
390x175x15 |
0,350 | |
|
от 0 до 400 |
490x175x15 |
0,460 | |
|
от 0 до 500 |
610x175x15 |
0,540 | |
|
от 0 до 600 |
700x175x15 |
0,570 | |
|
от 0 до 630 |
720x175x20 |
0,580 | |
|
от 0 до 1000 |
1200x175x20 |
2,100 |
Примечание - Ширина штангенглубиномеров указана для рамки с наибольшей длиной измерительной поверхности.
Таблица 6 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений1) |
10000 |
|
1) - Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее 1/3 верхней границы диапазона измерения штангенглубиномера. | |
