Номер по Госреестру СИ: 93312-24
93312-24 Установка проекционная
(ОК-1)
Назначение средства измерений:
Установка проекционная ОК-1 (далее по тексту - установка) предназначена для измерений горизонтальных и вертикальных углов.
Внешний вид.
Установка проекционная

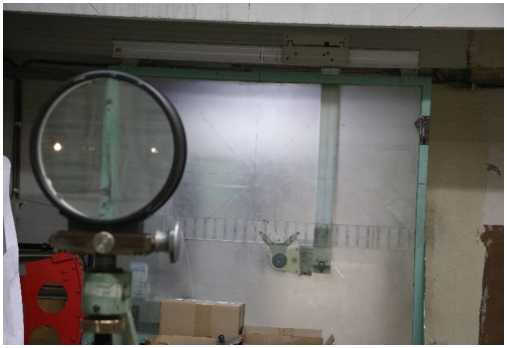

Рисунок № 1
Внешний вид.
Установка проекционная
Рисунок № 2
Внешний вид.
Установка проекционная
Рисунок № 3
Общие сведения
Дата публикации - 27.09.2024
Срок свидетельства -
Номер записи - 195136
ID в реестре СИ - 1420153
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ОК-1,
Производитель
Изготовитель - Акционерное общество "Научно-исследовательский институт технического стекла им. В.Ф. Солинова" (АО "НИТС им. В.Ф. Солинова)
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2835 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2276 от 2024.09.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установка проекционная (ОК-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-исследовательский институт технического стекла им. В.Ф. Солинова" (АО "НИТС им. В.Ф. Солинова)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93310-24 |
Установка, ТСУ-140 Акционерное общество "Научно-исследовательский институт технического стекла им. В.Ф. Солинова" (АО "НИТС им. В.Ф. Солинова) (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93312-24 |
Установка проекционная, ОК-1 Акционерное общество "Научно-исследовательский институт технического стекла им. В.Ф. Солинова" (АО "НИТС им. В.Ф. Солинова) (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Установка проекционная (ОК-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установка проекционная (ОК-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на шильдик установки методом наклейки в месте, указанном на рисунке 2, и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование установки» руководства по эксплуатации ОК1.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
ПравообладательАкционерное общество «Научно-исследовательский институт технического стекла им. В.Ф.Солинова» (АО «НИТС им. В.Ф.Солинова»)
ИНН 7727059017
Юридический адрес: 117218, г. Москва, ул. Кржижановского, д. 29, к. 5 Телефон: 8 (499) 125-39-21
E-mail: info@intgs.ru
Изготовитель
Акционерное общество «Научно-исследовательский институт технического стекла им. В.Ф.Солинова» (АО «НИТС им. В.Ф.Солинова»)ИНН 7727059017
Адрес: 117218, г. Москва, ул. Кржижановского, д. 29, к. 5
Телефон: 8 (499) 125-39-21
E-mail: info@intgs.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Акционерное общество «Научно-исследовательский институт технического стекла им. В.Ф.Солинова» (АО «НИТС им. В.Ф.Солинова»)ИНН 7727059017
Юридический адрес: 117218, г. Москва, ул. Кржижановского, д. 29, к. 5 Телефон: 8 (499) 125-39-21
E-mail: info@intgs.ru
Установка состоит из проектора, компенсационного объектива и передвигающегося экрана с пантографом и линейкой. Проектор расположен на столике, который снабжен линейными и угловыми юстировочными подвижками, обеспечивающими настройку оптической оси проектора на ось установки. Компенсационный объектив и экран смонтированы на платформе так, что расстояние между ними, равное фокусному расстоянию объектива 3440 мм, является постоянным. Компенсационный объектив может передвигаться по направляющим в горизонтальном направлении. Для его грубой установки предназначены пазы в направляющих. Точная установка компенсационного объектива по горизонтали производится круглыми гайками. Регулировка положения компенсационного объектива по вертикали производится маховичком. Экран установлен на платформе подвижно в плоскости своего стекла.
Принцип действия установки основан на анализе преломления света при прохождении через визируемый объект. Свет, проходя через каждую границу между двумя средами, имеющими разный коэффициент преломления, согласно закону Снеллиуса, отклоняется на определённый угол. Луч света до и после преломления отображается на экране.
К данному типу средства измерений относится установка проекционная ОК-1 с заводским номером 1.
Заводской номер, имеющий цифровое обозначение, нанесен на шильдик ударным методом.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид и шильдик установки представлены на рисунках 1 и 2.
Пломбирование установки не предусмотрено.

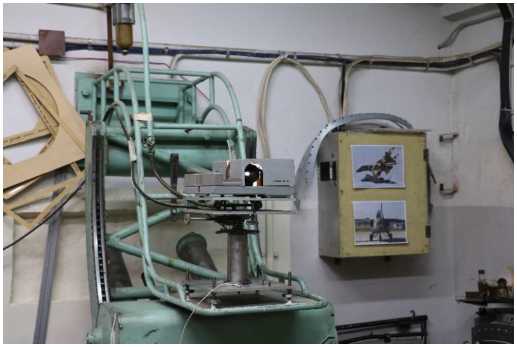

Рисунок 1 - Общий вид установки (слева - проектор, справа - компенсационный объектив и передвигающийся экран с пантографом и линейкой)
знака утверждения типа
Место нанесения
Место нанесения
заводского номера

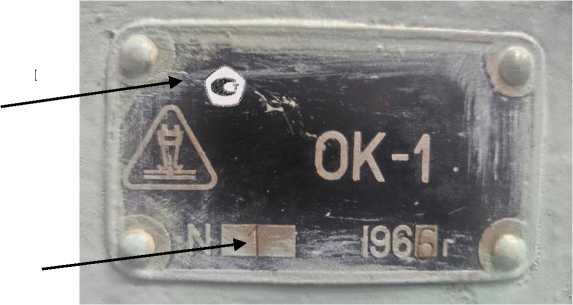

Рисунок 2 - Шильдик установки
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений горизонтальных и вертикальных углов, минут |
от минус 60 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений горизонтальных и вертикальных углов, минут |
±2 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 198 от 242 50 |
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 |
