Номер по Госреестру СИ: 93309-24
93309-24 Гири
(ГЭ-П)
Назначение средства измерений:
Гири ГЭ-П (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.
Внешний вид.
Гири
Рисунок № 1
Внешний вид.
Гири
Рисунок № 2
Внешний вид.
Гири
Рисунок № 3
Внешний вид.
Гири
Рисунок № 4
Внешний вид.
Гири
Рисунок № 5
Внешний вид.
Гири
Рисунок № 6
Внешний вид.
Гири
Рисунок № 7
Внешний вид.
Гири
Рисунок № 8
Внешний вид.
Гири
Рисунок № 9
Внешний вид.
Гири
Рисунок № 10
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства - 26.09.2029
Номер записи - 195133
ID в реестре СИ - 1420149
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года - для гирь класса точности E1, 1 год - для микрограммовых гирь
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Набор гирь ГЭ-ПН (50 мкг - 500 мкг), ГЭ-ПН-1мг-500мг Класс точности Е1, ГЭ-ПН-1г-500г Класс точности Е1, ГЭ-П-200г Класс точности Е1, ГЭ-П-100г Класс точности Е1, ГЭ-П-1 кг Класс точности Е1, ГЭ-П-1 г Класс точности Е1, Гиря ГЭ-П-100г, Е1, Гири ГЭ-ПН-1мг-500г Класс точности Е1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Промконструкция" (ООО "Промконструкция")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2276 от 2024.09.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Гири (ГЭ-П)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Промконструкция" (ООО "Промконструкция")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79839-20 27.11.2025 |
Корзины поверочные, КП-П классов точности F1, F2, М1 Общество с ограниченной ответственностью "Промконструкция" (ООО "Промконструкция") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93309-24 26.09.2029 |
Гири, ГЭ-П Общество с ограниченной ответственностью "Промконструкция" (ООО "Промконструкция") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года - для гирь класса точности E1, 1 год - для микрограммовых гирь |
|
94231-24 24.12.2029 |
Тележки весоповерочные разборные, ТВР-2000 Общество с ограниченной ответственностью "Промконструкция" (ООО "Промконструкция") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Гири (ГЭ-П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 15 | 9 | 15 | 0 | 0 | 14 | 14 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Гири (ГЭ-П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на табличку, закрепленную на наружной поверхности футляра для гирь.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Описание и характеристики» и разделе 4 «Указания по эксплуатации» документов: ГПМР.404221.003ПС «Гири ГЭ-П. Гири класса точности Е1. Паспорт»; ГПМР.404221.004ПС «Гири ГЭ-П. Микрограммовые гири. Паспорт»; ГПМР.404221.005ПС «Гири ГЭ-ПН. Набор гирь класса точности Е1. Паспорт»; ГПМР.404221.006ПС «Гири ГЭ-ПН. Набор микрограммовых гирь. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;
ГПМР.404221.002ТУ «Гири ГЭ-П. Технические условия».
Общество с ограниченной
(ООО «Промконструкция»)
ИНН 7447130002
Юридический адрес: 454084, Челябинская обл., г. Челябинск, ул. Калинина, д. 24 Телефон: (351) 729-99-29
Web-сайт: www.promcon.ru
E-mail: prom@promcon.ru
ответственностью
«Промконструкция»
Изготовитель
Общество с ограниченной(ООО «Промконструкция»)
ИНН 7447130002
Адрес: 454084, Челябинская обл., г. Челябинск, ул. Калинина, д. 24 Телефон: (351) 729-99-29
Web-сайт: www.promcon.ru
E-mail: prom@promcon.ru
ответственностью
«Промконструкция»
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной(ООО «Промконструкция»)
ИНН 7447130002
Юридический адрес: 454084, Челябинская обл., г. Челябинск, ул. Калинина, д. 24 Телефон: (351) 729-99-29
Web-сайт: www.promcon.ru
E-mail: prom@promcon.ru
ответственностью
«Промконструкция»
Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.
Гири изготавливают:
-
- номинальных значений массы от 50 мкг до 500 мкг (микрограммовые гири);
-
- номинальных значений массы от 1 мг до 20 кг класса точности Ei по ГОСТ OIML R 111-1-2009.
Гири номинальных значений массы от 0,05 мг до 0,5 мг изготавливаются из алюминия или алюминиевого сплава в виде проволок.

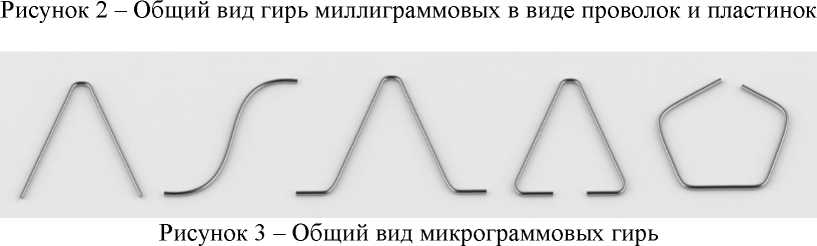

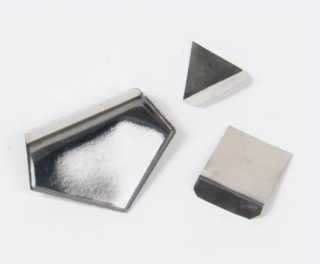

Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника или одного сегмента; 2 мг, 20 мг, 200 мг - квадрата или двух сегментов; 5 мг, 50 мг, 500 мг - пятиугольника или пяти сегментов.
Гири массой от 1 г до 20 кг изготавливаются цилиндрической формы с головкой и без головки.
Гири выполнены из одного куска материала и не имеют подгоночных полостей.
соответствии с требованиями
Гири изготавливают из материала в
ГОСТ OIML R 111-i-2009.
наборов и маркировка гирь - по
Гири выпускают отдельно и в наборах. Состав
ГОСТ OIML R 111-i-2009.
или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:
-
- • 10n кг;
-
- (1;1;1;2;5) • 10n кг;
-
- (1;2;2;5) • 10n кг;
-
- (1;1;2;2;5) • 10n кг.
Набор может состоять из гирь, образующих одну
Набор гирь может также состоять из нескольких гирь одного номинального значения массы.
Гири могут быть сформированы в виде комплекта и помещены в один футляр по заявлению заказчика. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке.
На отдельные гири и гири, входящие в состав набора, по заявлению заказчика может быть нанесена маркировка пользователя в соответствии с ГОСТ OIML R 111-1-2009.
Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах, на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.
На гири наносится маркировка в соответствии с ГОСТ OIML R111-1-2009.
Заводской номер гирь и наборов гирь массой от 1 г до 20 кг наносится с помощью лазерной гравировки на дне гири. Заводской номер гирь и наборов гирь массой от 1 мг до 500 мг, выполненных в форме многоугольных пластин, наносится на задней стороне гири с помощью лазерной гравировки. Так же номера гирь и наборов гирь от 1 г до 20 кг приведены на маркировочной табличке, расположенной на футляре гирь или набора гирь.
Заводской номер гирь и наборов гирь массой от 50 мкг до 500 мг, выполненных из проволоки, приведен только на маркировочной табличке, расположенной на футляре гирь или набора гирь.
Гири имеют обозначение: «ГЭ-П (Н) - ХХХ у» с указанием класса точности по ГОСТ OIML R 111-1-2009 (для микрограммовых гирь класс точности не указывается), где Н -набор, ХХХ - номинальное значение массы гири, у - единица измерения массы: кг, г, мг или мкг.
Наборы гирь и отдельные гири упакованы в футляры.
Общий вид гирь приведен на рисунках 1 - 6.

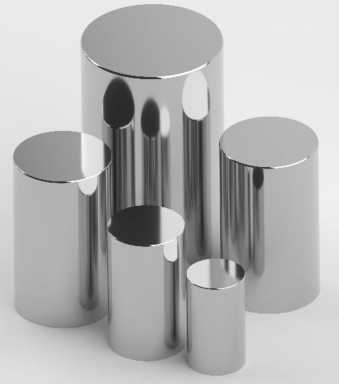

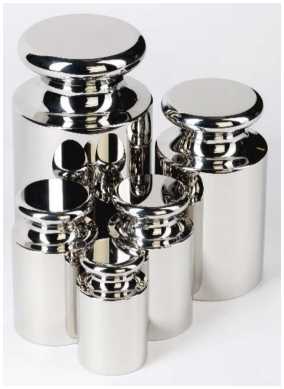

Рисунок 1 - Общий вид гирь 1 г - 20 кг цилиндрической формы без головки и с головкой

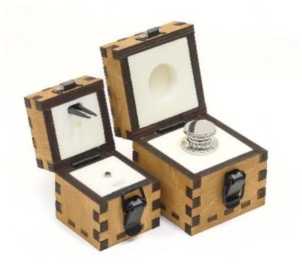

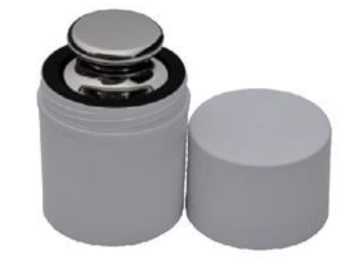

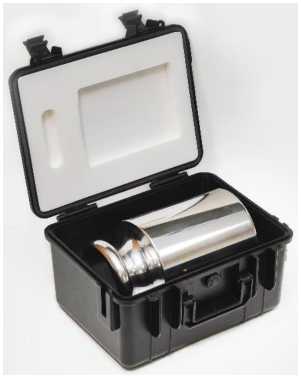

Рисунок 4 - Общий вид гирь в футлярах

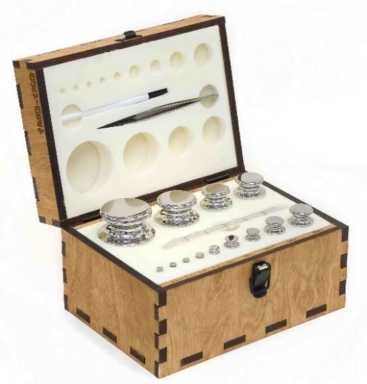

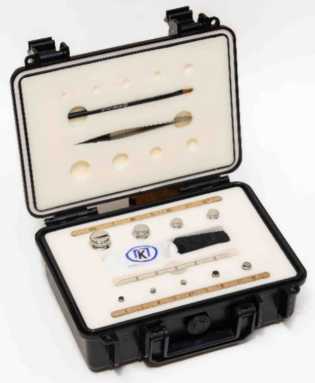

Рисунок 5 - Общий вид наборов гирь

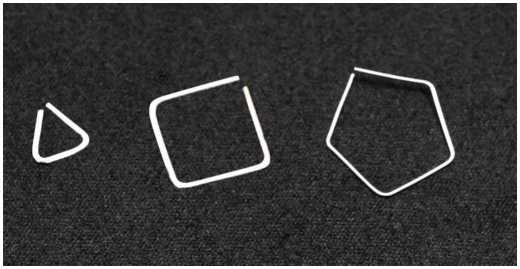

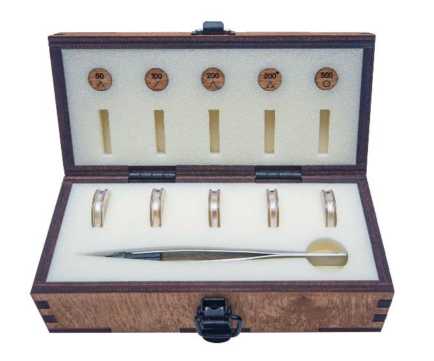

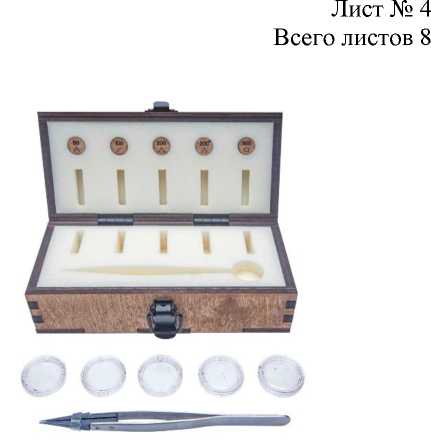

Рисунок 6 - Общий вид наборов микрограммовых гирь
Пломбирование гирь не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. При первичной поверке гирь в паспорт средств измерений вносят запись о проведенной поверке.
Маркировки пользователя

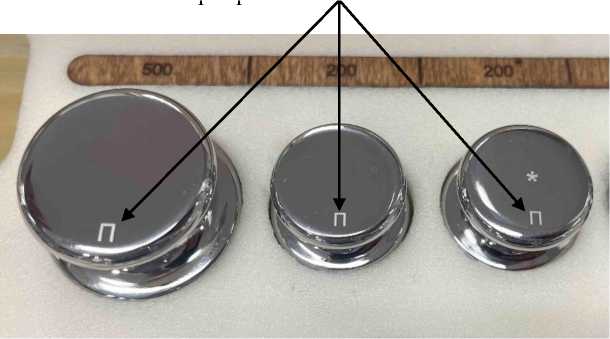

Рисунок 7 - Пример нанесения маркировки пользователя
Место нанесения
Место нанесения знака утверждения типа (на маркировочной табличке)

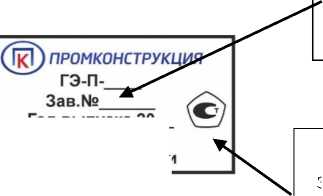

Рисунок 8 - Общий вид маркировочных табличек класса точности E1
Место нанесения заводского номера
Место нанесения знака утверждения типа (на маркировочной

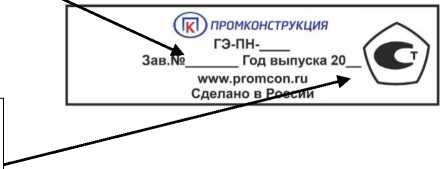

Рисунок 9 - Общий вид маркировочных табличек микрограммовых гирь
Таблица 8 -
|
Наименование |
Обозначение |
Кол-во |
|
Гиря (набор гирь) |
ГЭ-П(Н) |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Гири ГЭ-П. Гири класса точности Е1. Паспорт. Гири ГЭ-П. Микрограммовые гири. Паспорт. Гири ГЭ-ПН. Набор гирь класса точности Е1. Паспорт. Гири ГЭ-ПН. Набор микрограммовых гирь. Паспорт. |
ГПМР.404221.003ПС ГПМР.404221.004ПС ГПМР.404221.005ПС ГПМР.404221.006ПС |
1 экз. |
|
Перчатки* |
- |
1 шт. |
|
Пинцет* |
- |
1 шт. |
|
Салфетка из микрофибры* |
- |
1 шт. |
|
Кисточка* |
- |
1 шт. |
|
* поставляется по отдельному заказу | ||
Таблица 1 -
абсолютной
ы
|
Номинальное значение массы гирь |
Пределы допускаемой абсолютной погрешности гирь ± 6т, мг, для класса точности Ei |
|
20 кг |
10 |
|
10 кг |
5,0 |
|
5 кг |
2,5 |
|
2 кг |
1,0 |
|
1 кг |
0,5 |
|
500 г |
0,25 |
|
200 г |
0,10 |
|
100 г |
0,05 |
|
50 г |
0,03 |
|
20 г |
0,025 |
|
10 г |
0,020 |
|
5 г |
0,016 |
|
2 г |
0,012 |
|
1 г |
0,010 |
|
500 мг |
0,008 |
|
200 мг |
0,006 |
|
100 мг |
0,005 |
|
50 мг |
0,004 |
|
20 мг |
0,003 |
|
10 мг |
0,003 |
|
5 мг |
0,003 |
|
2 мг |
0,003 |
|
1 мг |
0,003 |
Таблица 2 - Диапазоны допускаемых значений плотности материала гирь
|
Номинальное значение массы гирь |
Диапазоны допускаемых значений плотности материала гирь Pmin, Pmax, 103 кг^м-3, для класса точности гирь E1 |
|
> 100 г |
от 7,934 до 8,067 |
|
50 г |
от 7,92 до 8,08 |
|
20 г |
от 7,84 до 8,17 |
|
10 г |
от 7,74 до 8,28 |
|
5 г |
от 7,62 до 8,42 |
|
2 г |
от 7,27 до 8,89 |
|
1 г |
от 6,9 до 9,6 |
|
500 мг |
от 6,3 до 10,9 |
|
200 мг |
от 5,3 до 16,0 |
|
100 мг |
> 4,4 |
|
50 мг |
> 3,4 |
|
20 мг |
> 2,3 |
Таблица 3 - Максимальные значения
|
Шероховатость поверхности |
Класс точности гирь E1 |
|
Rz, мкм |
0,5 |
|
Ra, мкм |
0,1 |
Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции роМ.
|
Максимальная остаточная магнитная индукция |
Класс точности гирь E1 |
|
роМ, мкТл |
2,5 |
Таблица 5 -
абсолютных значений магнитной
ы
|
Номинальное значение массы гирь m |
Максимальные значения магнитной восприимчивости гирь X для класса точности E1 |
|
m < 1 г |
0,25 |
|
2 г < m < 10 г |
0,06 |
|
20 г < m |
0,02 |
Таблица 6 -
абсолютной
ы
|
Номинальное значение массы гирь |
Допускаемая погрешность ± 5m, мг |
|
500 мкг |
0,003 |
|
200 мкг |
0,003 |
|
100 мкг |
0,003 |
|
50 мкг |
0,003 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +30 от 40 до 60 ±0,5 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до первого отказа, ч: - гири класса точности Е1 |
10000 |
|
- микрограммовые гири |
5000 |
