Сведения о средстве измерений: 93294-24 Термопреобразователи сопротивления взрывозащищенные

Номер по Госреестру СИ: 93294-24
93294-24 Термопреобразователи сопротивления взрывозащищенные
(WZPK)

Назначение средства измерений:
Термопреобразователи сопротивления взрывозащищенные WZPK (далее -термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или гильзы ТС.

сертификация программного обеспечения
Внешний вид. Термопреобразователи сопротивления взрывозащищенные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления взрывозащищенные
Рисунок № 1

Общие сведения

Дата публикации - 26.09.2024
Срок свидетельства - 24.09.2029
Номер записи - 195119
ID в реестре СИ - 1420113
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

WZPK-310, WZPK-241, WZPK-210,

Производитель

Изготовитель - "ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 84
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2271 от 2024.09.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Термопреобразователи сопротивления взрывозащищенные (WZPK)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93294-24
24.09.2029
Термопреобразователи сопротивления взрывозащищенные, WZPK
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD." (КИТАЙ )
ОТ
МП
2 года
93268-24
20.09.2029
Преобразователи термоэлектрические взрывозащищенные, WR
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD." (КИТАЙ )
ОТ
МП
3 года

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Термопреобразователи сопротивления взрывозащищенные (WZPK)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ПМ"
(RA.RU.312573)
  • WZPK-210
  • WZPK-310
  • WZPK-241
  • 84 84 0 0 84 84 0

    Стоимость поверки Термопреобразователи сопротивления взрывозащищенные (WZPK)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Проведение измерений» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    Стандарт предприятия изготовителя «ZHEJIANG LUNTE ELECTROMECHANICAL CO., LTD., КНР.

    Правообладатель

    «ZHEJIANG LUNTE ELECTROMECHANICAL CO., LTD.», КНР

    Адрес: Chengdong Road, Hongqiao Town,Yueqing City, Zhejiang Province Телефон: 0577-62378177 62378198

    Факс: 0577-62378199

    E-mail: lunte@lunte.com.cn

    http://www.lunte.com.cn

    Изготовитель

    «ZHEJIANG LUNTE ELECTROMECHANICAL CO., LTD.», КНР
    Адрес: Chengdong Road, Hongqiao Town,Yueqing City, Zhejiang Province Телефон: 0577-62378177 62378198
    Факс: 0577-62378199
    E-mail: lunte@lunte.com.cn
    http://www.lunte.com.cn

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    «ZHEJIANG LUNTE ELECTROMECHANICAL CO., LTD.», КНР
    Адрес: Chengdong Road, Hongqiao Town,Yueqing City, Zhejiang Province Телефон: 0577-62378177 62378198
    Факс: 0577-62378199
    E-mail: lunte@lunte.com.cn
    http://www.lunte.com.cn

    Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.

    Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки и защитной арматуры, которая соединена с защитной соединительной головкой взрывозащищенного или искрозащищенного исполнения.

    Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой, помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных платиновых ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.

    Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х и 4-х проводная.

    ТС изготавливаются различных исполнений, различающихся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей приведена в таблице 1.

    В соединительную головку ТС могут устанавливаться измерительные преобразователи утвержденных типов с аналоговым или цифровым выходным сигналом. Термопреобразователи могут комплектоваться дополнительными защитными термогильзами различной конструкции, изготовленными из нержавеющей стали или из других материалов.

    Таблица 1 -

    обозначения исполнений

    WZPK

    Термопреобразователь сопротивления х - WZPK - х х х 0

    1              2 3 4

    1. Наличие защитной термогильзы

    H

    С термогильзой

    N

    Без термогильзы

    2. Тип присоединения

    2

    Неподвижное резьбовое соединение

    4

    Неподвижный фланец

    6

    Термогильза с винтовой резьбой

    7

    Термогильза с винтовой резьбой и фланцем

    9

    Термогильза для сварного монтажа

    3. Тип соединительной головки

    4

    Соединительная головка во взрывозащищенном исполнении

    5

    Соединительная головка в искрозащищенном исполнении

    4. Опционально

    A

    Соединительная головка D06L

    B

    Соединительная головка D01L

    Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, указан на маркировочной табличке, прикрепленной к защитной головке ТС и/или на металлическом шильдике, прикрепленном к корпусу ТС. Заводской номер ТС наносится методом гравировки. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.

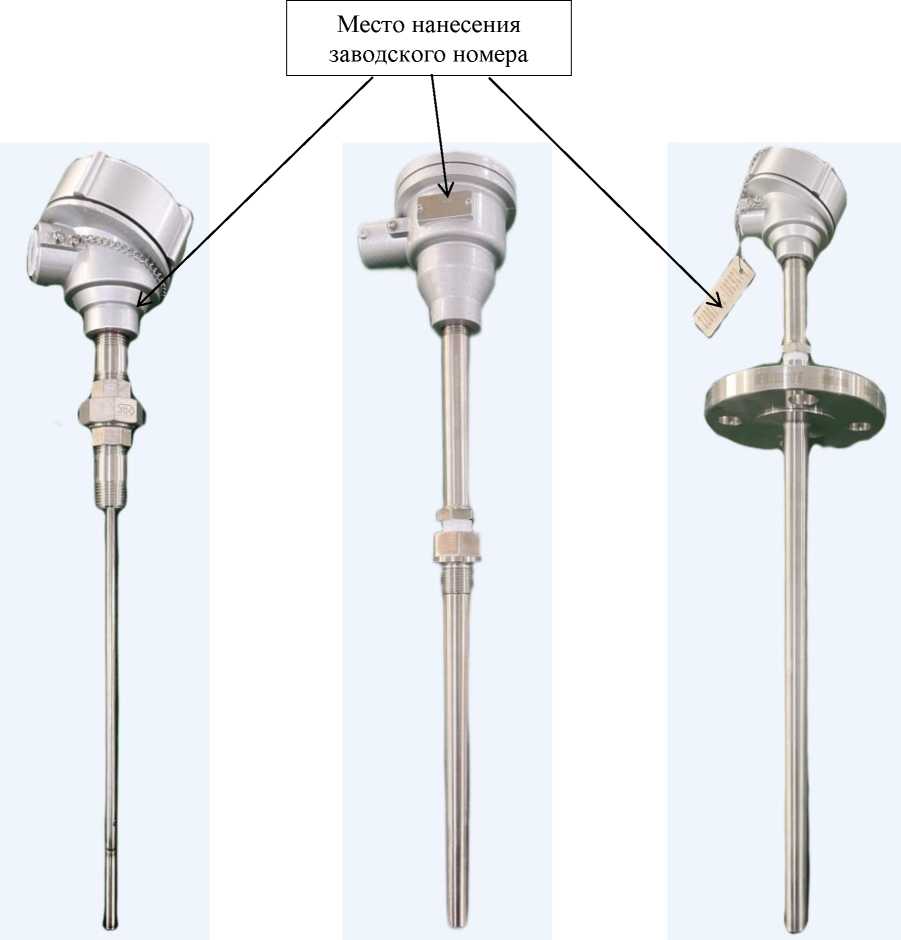

    Фотографии общего вида ТС с указанием мест нанесения заводского номера приведены на рисунке1.

    Внешний вид. Термопреобразователи сопротивления взрывозащищенные (WZPK), http://oei-analitika.ru

    Рисунок 1 - Общий вид термопреобразователей сопротивления взрывозащищенных WZPK с указанием места нанесения заводского номера

    Пломбирование ТС не предусмотрено.


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Термопреобразователь сопротивления взрывозащищенный

    WZPK(1)

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Защитная гильза

    -

    1 шт.(2)

    Примечания:

    • (1) - исполнение в соответствии с заказом;

    • (2) - по дополнительному заказу.


    Метрологические и основные технические характеристики ТС приведены в таблицах 2, 3.

    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон измерений температуры ТС в зависимости от типа ЧЭ и класса допуска, °С(1):

    • - для ТС с проволочным ЧЭ, класс А

    • - для ТС с проволочным ЧЭ, класс В

    • - для ТС с тонкопленочным ЧЭ, класс А

    • - для ТС с тонкопленочным ЧЭ, класс В

    от -100 до +450 от -196 до +600 от -30 до +300 от -50 до +500

    Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

    Pt100

    Класс допуска ТС по ГОСТ 6651-2009

    а(2), в

    Температурный коэффициент а, °С-1

    0,00385

    Допуск по ГОСТ 6651-2009, °С:

    • - для класса А

    • - для класса В

    ±(0,15+0,002^|t|)(3)

    ±(0,3+0,005^|t|)(3)

    Примечания:

    • (1) - рабочий диапазон измерений температуры конкретного ТС указан в паспорте;

    • (2) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов;

    • (3) - |t| - абсолютное значение температуры (без учета знака), °С.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее

    100

    Диаметр монтажной части, мм

    от 3 до 12,7

    Длина монтажной части(1), мм

    от 50 до 3000

    Масса, кг, не более(2)

    5

    Рабочие условия эксплуатации:

    • - температура окружающего воздуха,°С

    • - относительная влажность, %, не более

    от -60 до +80

    90

    Маркировка взрывозащиты

    • - взрывозащищенное исполнение

    • - искрозащищенное исполнение

    1Ех db IIC T6_T1 Gb X

    Ex tb IIIC Т85°С_ Т450°С Db X 0Ех ia IIC T6_T1 Ga X

    Ex ia IIIC Т200 1 35°С_Т200450°С Da X

    Степень защиты оболочки по ГОСТ 14254-2015

    IP66

    Средняя наработка до отказа, ч, не менее

    4OOOO

    Средний срок службы, лет, не менее

    5

    Примечание:

    • (1) - и более, по специальному заказу.

    • (2) - значение массы ТС приведено без учета массы защитной гильзы.
