Сведения о средстве измерений: 93258-24 Наборы для калибровки испытательных генераторов наносекундных импульсных помех

Номер по Госреестру СИ: 93258-24
93258-24 Наборы для калибровки испытательных генераторов наносекундных импульсных помех
(ЭМС-НКНИП)

Назначение средства измерений:
Наборы для калибровки испытательных генераторов наносекундных импульсных помех ЭМС-НКНИП (далее - наборы) предназначены для измерений амплитудно-временных параметров высоковольтных импульсных сигналов совместно с осциллографами, анализаторами спектра, вольтметрами и другими радиотехническими средствами измерений.

сертификация программного обеспечения
Внешний вид. Наборы для калибровки испытательных генераторов наносекундных импульсных помех, http://oei-analitika.ru рисунок № 1
Внешний вид.
Наборы для калибровки испытательных генераторов наносекундных импульсных помех
Рисунок № 1
Внешний вид. Наборы для калибровки испытательных генераторов наносекундных импульсных помех, http://oei-analitika.ru рисунок № 2
Внешний вид.
Наборы для калибровки испытательных генераторов наносекундных импульсных помех
Рисунок № 2

Общие сведения

Дата публикации - 23.09.2024
Срок свидетельства - 20.09.2029
Номер записи - 195090
ID в реестре СИ - 1420057
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификация SHV, модификация BNC,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭМС СИСТЕМЫ" (ООО "ЭМС СИСТЕМЫ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2259 от 2024.09.20 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Наборы для калибровки испытательных генераторов наносекундных импульсных помех (ЭМС-НКНИП)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭМС СИСТЕМЫ" (ООО "ЭМС СИСТЕМЫ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93258-24
20.09.2029
Наборы для калибровки испытательных генераторов наносекундных импульсных помех, ЭМС-НКНИП
Общество с ограниченной ответственностью "ЭМС СИСТЕМЫ" (ООО "ЭМС СИСТЕМЫ") (РОССИЯ г. Москва)
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Наборы для калибровки испытательных генераторов наносекундных импульсных помех (ЭМС-НКНИП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • модификация BNC
  • модификация SHV
  • 7 2 6 1 0 7 6 1

    Стоимость поверки Наборы для калибровки испытательных генераторов наносекундных импульсных помех (ЭМС-НКНИП)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом, на шильдики, расположенные на корпусах составных частей, входящих в состав набора (по технологии фирмы-изготовителя).


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации ЭМС-НКНИП РЭ, раздел 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к наборам для калибровки испытательных генераторов наносекундных импульсных помех ЭМС-НКНИП

    ГОСТ Р 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц»;

    Наборы для калибровки испытательных генераторов наносекундных импульсных помех ЭМС-НКНИП. Технические условия ТУ 26.51.45.190-001-33214704-2023.

    Правообладатель

    ответственностью

    «ЭМС СИСТЕМЫ»

    Общество с ограниченной

    (ООО «ЭМС СИСТЕМЫ»)

    ИНН 7726440526

    Юридический адрес: 117545, г. Москва, Чертаново Центральное, ул. Дорожная, д. 3, к. 20

    Изготовитель

    ответственностью
    «ЭМС СИСТЕМЫ»
    Общество с ограниченной (ООО «ЭМС СИСТЕМЫ»)
    ИНН 7726440526
    Юридический адрес: 117545, г. Москва, Чертаново Центральное, ул. Дорожная, д. 3, к. 20
    Адрес места осуществления деятельности: 117545, г. Москва, Чертаново Центральное, ул. Дорожная, д. 3, к. 20

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
    Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

    Правообладатель

    ответственностью
    «ЭМС СИСТЕМЫ»
    Общество с ограниченной
    (ООО «ЭМС СИСТЕМЫ»)
    ИНН 7726440526
    Юридический адрес: 117545, г. Москва, Чертаново Центральное, ул. Дорожная, д. 3, к. 20

    импульсных

    основан на напряжения

    Наборы для калибровки испытательных генераторов наносекундных помех ЭМС-НКНИП состоят из:

    - делителя напряжения ЭМС-НКНИП50-250;

    - делителя напряжения ЭМС-НКНИП1К-500;

    - пластины преобразовательной для клещей связи ЭМС-НКНИП1000.

    Принцип действия делителей напряжения, входящих в состав набора, методе ослабления напряжения при помощи резистивного делителя. Делители

    ЭМС-НКНИП50-250 ЭМС-НКНИП1К-500 имеют номинальное входное сопротивление 50 Ом, и 1000 Ом соответственно.

    Конструктивно делители ЭМС-НКНИП50-250 и ЭМС-НКНИП1К-500 выполнены в виде прямоугольной металлической коробки с входным коаксиальным высоковольтным разъёмом для подключения к источнику сигнала и выходным разъемом типа BNC для подключения к осциллографу или другому регистрирующему оборудованию.

    Конструктивно пластина преобразовательная для клещей связи ЭМС-НКНИП1000 представляет собой металлическую пластину, покрытую изоляционным слоем со всех сторон, и предназначена для верификации генераторов наносекундных импульсов с электромагнитными клещами.

    Наборы могут быть использованы для измерения параметров испытательных генераторов по ГОСТ IEC 61000-4-4-2016, ГОСТ 30804.4.4-2013, ГОСТ IEC 61000-4-18-2016 и т.п.

    Наборы выпускаются в двух модификациях SHV и BNC, которые отличаются друг от друга типом входного разъема SHV и BNC, соответственно.

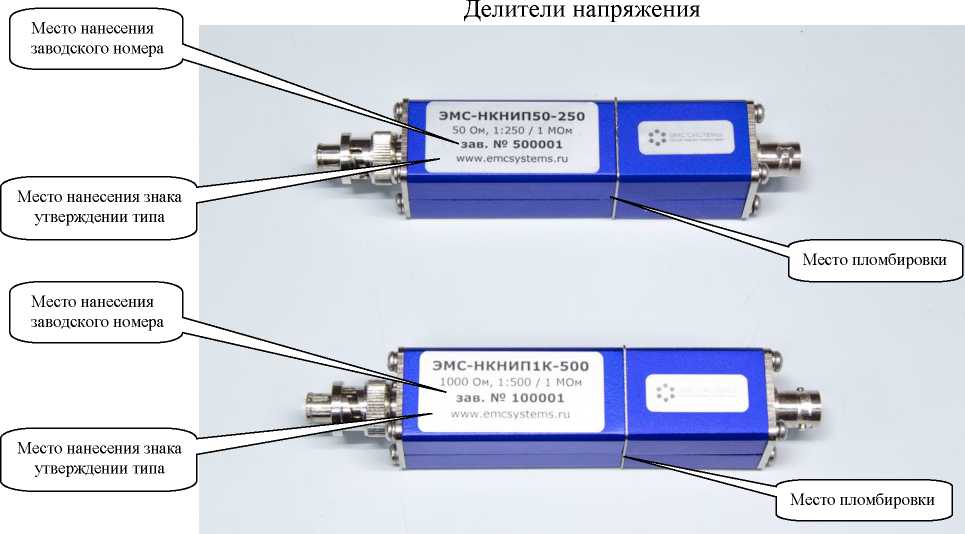

    Общий вид составных частей, входящих в состав набора, с указанием мест нанесения знака утверждения типа, заводских номеров и пломбировки приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку в виде цифрового кода. Корпуса составных частей набора опломбированы наклейками для предотвращения возможности несанкционированного вмешательства в работу набора, которое может привести к искажению результатов измерений.

    Внешний вид. Наборы для калибровки испытательных генераторов наносекундных импульсных помех (ЭМС-НКНИП), http://oei-analitika.ru

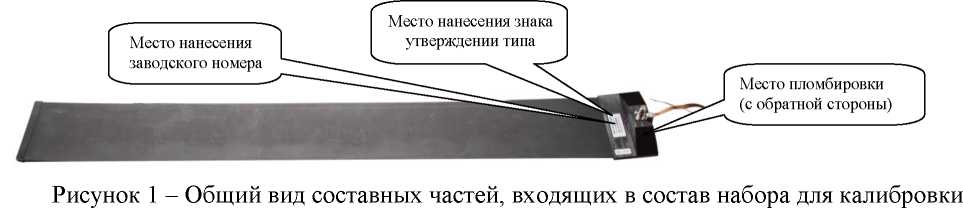

    Пластина преобразовательная для клещей связи ЭМС-НКНИП1000
