Номер по Госреестру СИ: 93203-24
93203-24 Комплексы измерительно-вычислительные (управляющие) EPC9600
(Обозначение отсутствует)
Назначение средства измерений:
Комплексы измерительно-вычислительные (управляющие) ЕРС9600, выпускаемые под торговым наименованием ENSMAS, (далее по тексту - ЕРС9600) предназначены для измерений силы постоянного электрического тока, формирования аналоговых сигналов силы постоянного электрического тока, автоматизации технологических процессов на базе измерительной информации, включая сбор и обработку первичной информации (от датчиков, преобразователей и т. д.) о технологических параметрах, преобразование, хранение и передачу информации на более высокие уровни управления, вычисление показателей, характеризующих процесс, формирование управляющих воздействий а также сигналов аварийной защиты. Комплексы могут применяться в технологических целях и целях коммерческого учёта.
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) EPC9600
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) EPC9600
Рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) EPC9600
Рисунок № 3
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) EPC9600
Рисунок № 4
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) EPC9600
Рисунок № 5
Общие сведения
Дата публикации - 16.09.2024
Срок свидетельства - 13.09.2029
Номер записи - 195036
ID в реестре СИ - 1419829
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Zhejiang Chitic Control Engineering Co. Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2225 от 2024.09.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Комплексы измерительно-вычислительные (управляющие) EPC9600 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Zhejiang Chitic Control Engineering Co. Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93202-24 13.09.2029 |
Комплексы измерительно-вычислительные (управляющие) ESP3400, Обозначение отсутствует Компания "Zhejiang Chitic Control Engineering Co. Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
|
93203-24 13.09.2029 |
Комплексы измерительно-вычислительные (управляющие) EPC9600, Обозначение отсутствует Компания "Zhejiang Chitic Control Engineering Co. Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Комплексы измерительно-вычислительные (управляющие) EPC9600 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы измерительно-вычислительные (управляющие) EPC9600 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) EPС9600 состоит из: встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО предназначено для конфигурации и настройки параметров модулей, центральных процессоров. Внешнее ПО защищено посредством механизма авторизации пользователя.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Chitic \ EN-Soft Process Control |
|
Номер версии |
не ниже 9.0.3.6 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средств измеренийТаблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Часть II. Выбор оборудования и его конфигурирование» документа «Комплексы измерительно-вычислительные (управляющие) ЕРС9600. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Стандарт предприятия. Комплексы измерительно-вычислительные (управляющие) ЕРС9600.
ПравообладательКомпания «Zhejiang Chitic Control Engineering Co., Ltd.», Китай
Адрес: No. 260, 6th Street, Hangzhou Economic & Technological Development zone, Zhejiang Province, P.R. China, Китай
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия EPС9600 основан на аналого-цифровом и цифро-аналоговом преобразовании входных электрических сигналов.
EPС9600 осуществляют также прием, обработку и формирование цифровых и дискретных сигналов, регулирование технологического процесса.
EPС9600 относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:
-
- главного модуля процессора;
-
- модулей связи;
-
- модулей питания;
-
- модулей ввода/вывода сигналов.
Модификации модулей ввода/вывода сигналов EPС9600, приведенные в таблице 2, отличаются количеством и типом входных и выходных сигналов, а также исполнением корпуса. EPС9600 устанавливаются в стойках, электротехнических шкафах.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, однозначно идентифицирующий модуль из состава EPС9600, наносится типографским способом на информационную наклейку, располагающуюся на каждом модуле. Нанесение знака поверки на средство измерений не предусмотрено.
Фотография общего вида стойки EPС9600 представлена на рисунке 1, фотография модуля с заводским номером представлено на рисунках 2, 3.

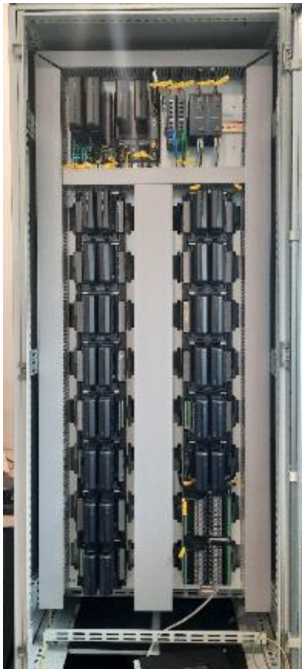

Рисунок 1 - Общий вид стойки модулей EPС9600 в электротехническом шкафу

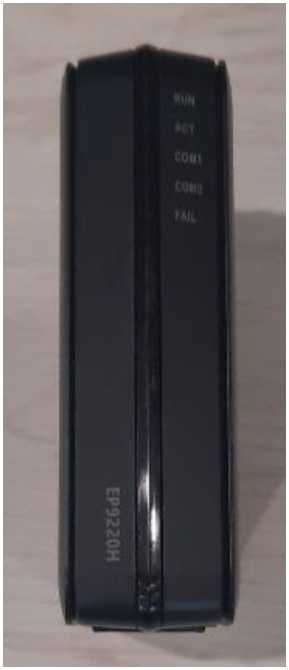

Рисунок 2 - Общий вид модулей модулей EPC9600
Место нанесения заводского номера модуля

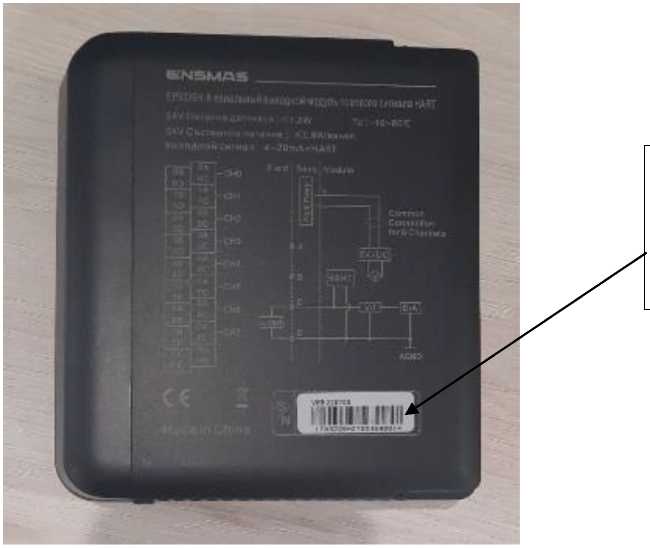

Рисунок 3 - Общий вид модулей EPC9600 с указанием места нанесения заводского номера

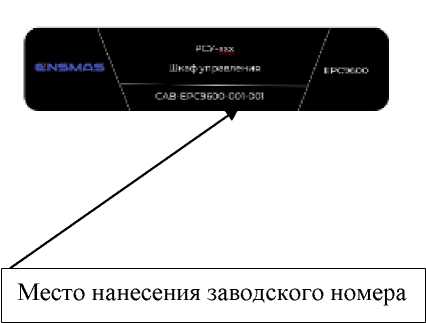

Заводской номер EPС9600 указывается типографским способом в виде цифрового обозначения на информационной табличке, в левом верхнем углу наружной поверхности
двери электротехнического шкафа, в котором смонтированы компоненты EPС9600. Место нанесения информационной таблички с заводским номером указано на рисунке 4.

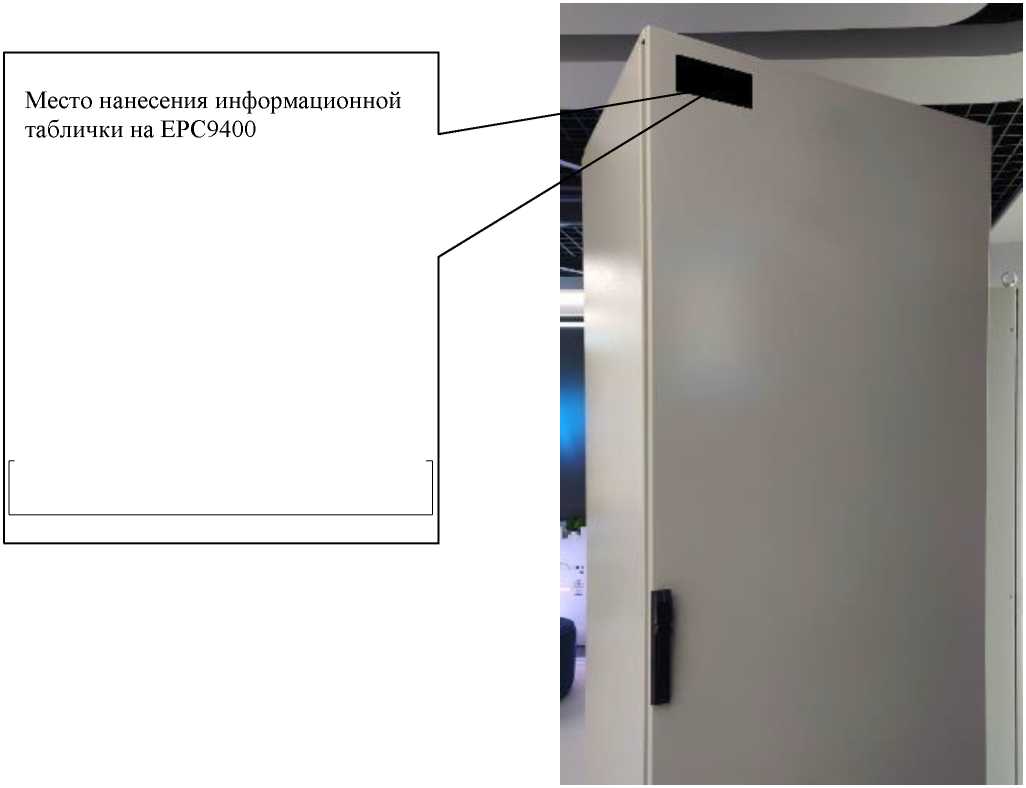

Рисунок 4 - Место нанесения информационной таблички.
Пломбирование EPС9600 не предусмотрено.
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплексы измерительно-вычислительные (управляющие) ЕРС9600* |
В зависимости от модификации |
1 |
|
Комплексы измерительно-вычислительные (управляющие) ЕРС9600. Руководство по эксплуатации |
- |
1 |
|
Комплексы измерительно-вычислительные (управляющие) ЕРС9600. Паспорт |
- |
1 |
|
Плата терминальная** |
В зависимости от модификации |
1 |
|
* Состав определяется спецификацией заказа ** Поставляется при наличии в комплекте поставки указанными в таблице 2, согласно спецификации заказа |
1 | |
EPC9600 приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Тип модуля |
Измеряемый параметр, единица измерения |
Диапазоны измерений (ДИ) |
Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ. |
Пределы допускаемой погрешности при работе в диапазоне температур от -10 до +20 °С не включ., св. +26 до +60 °С |
|
EP9210 |
Измерение силы и напряжения постоянного электрического тока |
от 4 до 20 мА от 0,1 до 10 мА 0,01-5 В 1-5 В |
Y= ±0,10 % |
Yраб.= ±0,20 % |
|
EP9210H |
Измерение силы постоянного электрического тока |
от 4 до 20 мА |
Y= ±0,15 % |
Yраб.= ±0,35 % |
|
EP9211 |
Измерение силы постоянного электрического тока |
от 4 до 20 мА от 0,1 до 10 мА |
Y= ±0,10 % |
Yраб.= ±0,15 % |
|
EP92133 |
Измерение сигналов от ТП по ГОСТ Р 8.585-2001 тип J, K, E, B, S, Т |
J от +70 до +1200 К от +70 до +1372 Е от +70 до +1000 В от +600 до +1800 S от +70 до +1768 Т от +70 до +400 |
Y= ±0,20 % |
Yраб.= ±0,25 % |
|
Измерение напряжения постоянного электрического тока, мВ |
от 0,01 до 20 мВ от 0,01 до 100 мВ |
Y= ±0,15 % |
Yраб.= ±0,2 % |
|
Тип модуля |
Измеряемый параметр, единица измерения |
Диапазоны измерений (ДИ) |
Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ. |
Пределы допускаемой погрешности при работе в диапазоне температур от -10 до +20 °С не включ., св. +26 до +60 °С |
|
EP92152 |
Измерение сигналов от ТС по ГОСТ 6651-2009, °С 50М а=0,00426 оС-1; Pt10O а=0,00385 оС-1 |
Pt1OO: от 2OO до 850^ Cu5O: от 5O до 150^ |
Y= ±1,5 °С |
Yраб.= ±2,0 °С |
|
EP9220 |
Воспроизведение силы постоянного электрического тока |
от 4 до 20 мА от 0,05 до 10 мА |
Y= ±0,15 % |
Yраб.= ±0,35 % |
|
EP9220H |
Воспроизведение силы постоянного электрического тока |
от 4 до 20 мА |
Y= ±0,20 % |
Yраб.= ±0,35 % |
|
EP9221 |
Воспроизведение силы постоянного электрического тока |
от 4 до 20 мА от 0,05 до 10 мА от 0,05 до 20 мА |
Y= ±0,10 % |
Yраб.= ±0,15 % |
|
Примечание 1. Условные обозначения: Y - пределы допускаемой приведенной погрешности (приведенной к диапазону измерения) в диапазоне температур от +20 включ. до +26 °С включ.; Yраб. - пределы допускаемой приведенной погрешности (приведенной к диапазону измерения) в диапазоне температур от -10 до +20 °С не включ., св. +26 до +60 °С
| ||||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -10 до +60 от 5 до 95 от 84,0 до 106,7 |
