Номер по Госреестру СИ: 93197-24
93197-24 Указатели положения
(УкП-12)
Назначение средства измерений:
Указатели положения УкП-12 (далее - указатели), предназначены для измерений линейных перемещений подвижной части указателя - плунжера, а также преобразований вышеупомянутых перемещений, в пропорциональные им аналоговые сигналы напряжения и силы постоянного тока.
Внешний вид.
Указатели положения
Рисунок № 1
Внешний вид.
Указатели положения
Рисунок № 2
Внешний вид.
Указатели положения
Рисунок № 3
Внешний вид.
Указатели положения
Рисунок № 4
Внешний вид.
Указатели положения
Рисунок № 5
Внешний вид.
Указатели положения
Рисунок № 6
Общие сведения
Дата публикации - 16.09.2024
Срок свидетельства - 13.09.2029
Номер записи - 195033
ID в реестре СИ - 1419826
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УкП-12-2-1, УкП-12-1-1,
Производитель
Изготовитель - Акционерное общество "Приборостроительный завод "ВИБРАТОР" (АО "ВИБРАТОР")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2225 от 2024.09.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Указатели положения (УкП-12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Приборостроительный завод "ВИБРАТОР" (АО "ВИБРАТОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68880-17 06.10.2022 |
Синхроноскопы, Э1550 Акционерное общество "Приборостроительный завод "ВИБРАТОР" (АО "ВИБРАТОР") (РОССИЯ г. Санкт-Петербург) |
6 лет | |
|
85092-22 01.04.2027 |
Устройства контроля сопротивления изоляции, УКСИ1629 Акционерное общество "Приборостроительный завод "ВИБРАТОР" (АО "ВИБРАТОР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
93197-24 13.09.2029 |
Указатели положения, УкП-12 Акционерное общество "Приборостроительный завод "ВИБРАТОР" (АО "ВИБРАТОР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Кто поверяет Указатели положения (УкП-12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Указатели положения (УкП-12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и металлофотографическим - на шильду вторичных преобразователей УкП-12-ВП.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе № 2 «Использование по назначению» документа ВРМЦ.401161.001 РЭ «Указатель положения УкП-12. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
ВРМЦ.401161.001 ТУ Указатель положения УкП-12. Технические условия.
ПравообладательАкционерное общество «Приборостроительный завод «ВИБРАТОР»
(АО «ВИБРАТОР»)
ИНН 7813028750
Юридический адрес: 194292, г. Санкт- Петербург, 2-й Верхний пер., д. 5, лит. А
Тел./факс: (812) 622-04-82, 8-800-505-18-30
E-mail: zavod@vibrator.spb.ru
Web-сайт: www.vbrspb.ru
Изготовитель
«ВИБРАТОР»Акционерное общество «Приборостроительный завод (АО «ВИБРАТОР»)
Адрес: 194292, г. Санкт- Петербург, 2-й Верхний пер., д. 5, лит. А Тел./факс: (812) 622-04-82, 8-800-505-18-30
E-mail: zavod@vibrator.spb.ru
Web-сайт: www.vbrspb.ru
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14«Всероссийский
Д.И.Менделеева»
Web-сайт: http://www.vniim.ru Е-mail: info@vniim.ru
Правообладатель
Акционерное общество «Приборостроительный завод «ВИБРАТОР»(АО «ВИБРАТОР»)
ИНН 7813028750
Юридический адрес: 194292, г. Санкт- Петербург, 2-й Верхний пер., д. 5, лит. А
Тел./факс: (812) 622-04-82, 8-800-505-18-30
E-mail: zavod@vibrator.spb.ru
Web-сайт: www.vbrspb.ru
Конструктивно указатели выполнены в виде автономных блоков, объединенных соединительными кабелями. В указатели входят: первичный преобразователь (УкП-12-ПП), вторичный преобразователь (УкП-12-ВП) и показывающий прибор (М1618).
заключается в преобразовании линейного пропорциональный данному перемещению
Принцип действия указателей перемещения плунжера УкП-12-ПП в электрический сигнал напряжения постоянного тока. Совместно с УкП-12-ПП используется УкП-12-ВП, преобразующий выходной сигнал УкП-12-ПП в нормированный сигнал по напряжению (от 0 до 10 В) для отображения на показывающем приборе М1618 и передачи в систему управления, а также в нормированный сигнал по току (от 4 до 20 мА) для передачи в систему управления.
Функционирование указателей основано на преобразовании линейного перемещения сердечника из материала с высокой магнитной проницаемостью, механически соединённого с плунжером УкП-12-ПП, в пропорциональный аналоговый сигнал. Преобразование осуществляется с помощью дифференциального трансформатора, внутри которого перемещается сердечник. Усилитель, встроенный в УкП-12-ПП, обеспечивает на выходе уровень сигнала, достаточный для передачи его по линии связи с сохранением требуемых характеристик УкП-12. Далее сигнал поступает на УкП-12-ВП, в котором он дополнительно усиливается по мощности, а также преобразуется в пропорциональный ток для аналогового выхода по току. Результаты отображаются на М1618 (сигнал по напряжению), а также выдаются в систему управления (аналоговые сигналы по току и напряжению).
Указатели устойчивы к воздействию любой бортовой и килевой качки и длительных наклонов в любом направлении без ограничения времени (не имеет элементов, работоспособность которых зависит от положения в пространстве).
Примечание - допускается использовать УкП-12-ПП в среде насыщенного пара.
Указатели могут выпускаться, в зависимости от напряжения питания и конструктивного исполнения, в следующих модификациях, что отражается в маркировке указателя, нанесением условного обозначения.
Условное обозначение указателя:
УкП-12 - Х - Х
Тип ввода кабеля в УкП-12-ПП: _________
-
1 - кабельный сальник типоразмера MG20 (6-11).
-
2 - приварной металлорукав
4655А-2-20-40-1,0 ТУ 8Д4.498.469;
Номинальное напряжение питания: 1 - от 24 до 27 В;
2 - 220 В.
Общий вид указателя с указанием мест нанесения знака поверки, на рисунке 1.
представлен
на шильды
УкП-12-ВП,
Заводской номер наносится металлофотографическим методом первичного преобразователя УкП-12-ПП и вторичного преобразователя
методом струйной печати на показывающий прибор М1618. Формат цифровой «Зав. номер: YYXXXXX», где YY - последние 2 цифры текущего года, ХХХХХ - порядковый номер

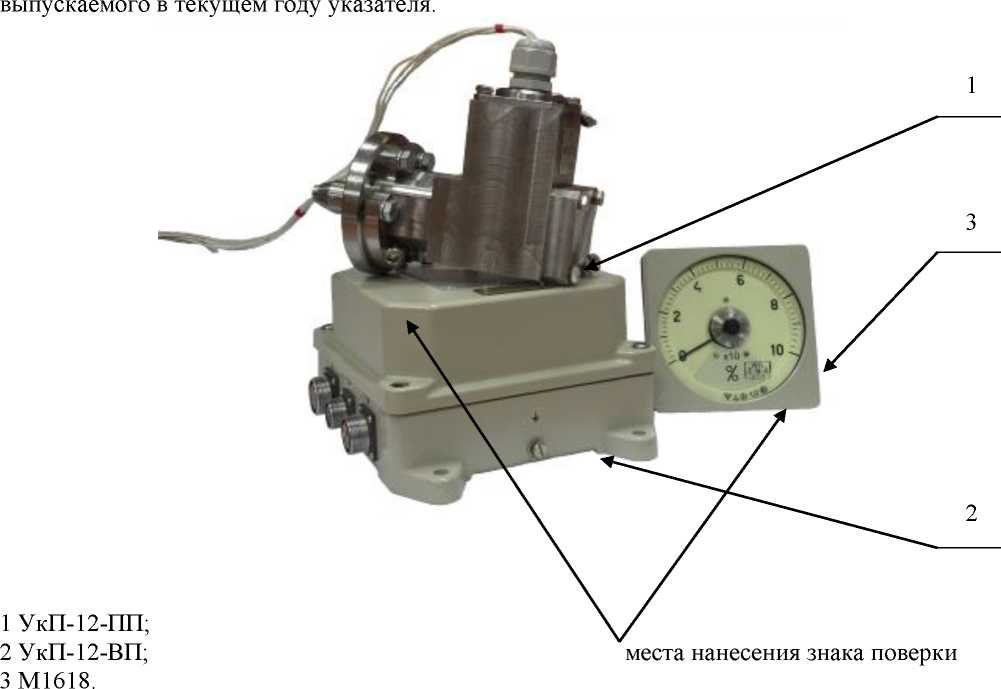

Рисунок 1 - Общий вид указателя
Пломбирование указателей осуществляется на составных частях УкП-12-ПП, УкП-12-ВП, М1618. Места пломбирования (*), места нанесения заводских номеров (**) и место нанесения знака утверждения типа (***) представлены на рисунках 2, 3, 4, 5.
а) Основной вид
б) Вид сбоку

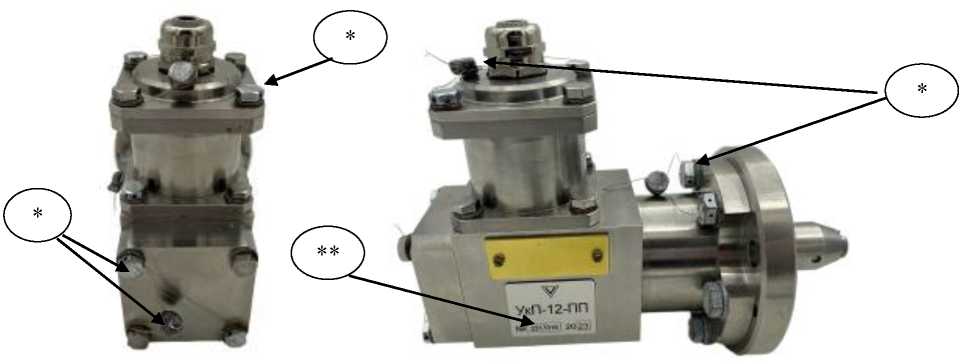

Рисунок 2 - Места пломбирования УкП-12-ПП для модификации с кабельным сальником
а) Основной вид
б) Вид сбоку

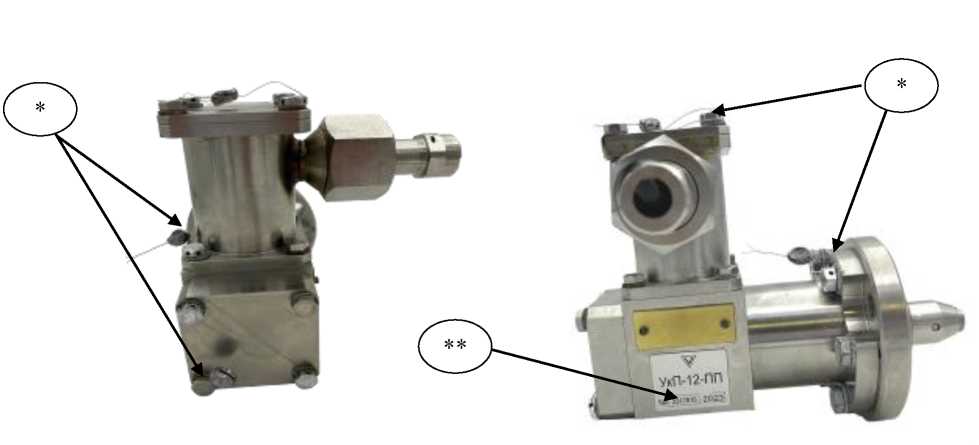

Рисунок 3 - Места пломбирования УкП-12-ПП для модификации с приварным металлорукавом

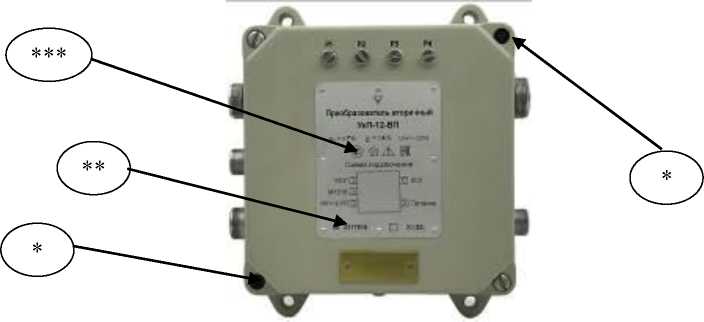

Рисунок 4 - Места пломбирования УкП-12-ВП

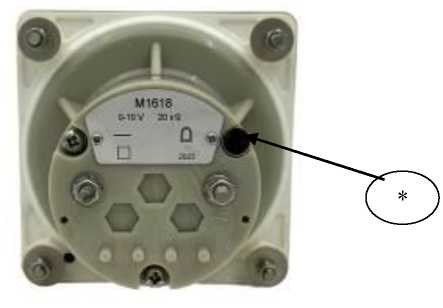

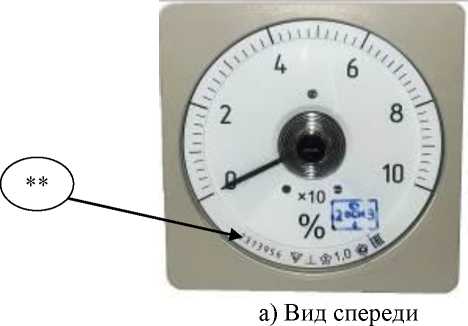

Рисунок 5 - Место пломбирования М1618
б) Вид сзади
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
|
Первичный преобразователь УкП-12-ПП |
ВРМЦ.408113.001 |
1 шт. |
|
Вторичный преобразователь УкП-12-ВП |
ВРМЦ.411625.001 |
1 шт. |
|
Показывающий прибор М1618 |
3ПА.324.170 |
1 шт. |
|
Устройство перемещения плунжера УкП-12-УПП* |
6ПА.702.016 СБ | |
|
Глубиномер микрометрический (рег. № 66702-17)** |
ГМ 100 | |
|
Вилка |
2РМТ22КПЭ4Ш3В1В |
1 шт. |
|
Вилка |
2РМДТ18КПЭ4Ш5В1В |
1 шт. |
|
Вилка |
2РМТ24КПЭ19Ш1В1В |
1 шт. |
|
Вилка |
2РМТ27КПЭ24Ш1В1В |
1 шт. |
|
Розетка |
2РМДТ18КПЭ4Г5В1В |
1 шт. |
|
Указатель положения УкП-12 Руководство по эксплуатации |
ВРМЦ.401161.001 РЭ |
1 экз. |
|
Указатель положения УкП-12 Паспорт |
ВРМЦ.401161.001 ПС |
1 экз. |
|
* - поставляется по отдельному заказу ** - поставляется совместно с УкП-12-УПП. 1 шт. на комплект. | ||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Рабочий диапазон линейных перемещений УкП-12 (рабочий диапазон перемещений плунжера), мм |
от 0 до 2,55 |
|
Диапазон измерений линейных перемещений, приведенных к верхнему пределу диапазона измерений (ВПИ) и выраженный в процентах, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений плунжера, % |
±14 |
|
Диапазон преобразований линейных перемещений от 0 до 100 % в силу постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой, приведенной к верхнему пределу диапазона преобразований (ВПП), погрешности преобразований линейных перемещений плунжера в аналоговый сигнал силы постоянного тока, % |
±7 |
|
Диапазон преобразований линейных перемещений от 0 до 100 % в напряжение постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой, приведенной к ВПП, погрешности преобразований линейных перемещений плунжера в аналоговый сигнал напряжения постоянного тока, % |
±7 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 48 до 52 или |
|
от 384 до 416 | |
|
- напряжение постоянного тока, В |
от 21,6 до 29,7 |
|
Потребляемая мощность: | |
|
-по переменному току, В^А, не более |
10 |
|
- по постоянному току, Вт, не более |
10 |
|
Габаритные размеры (длина; ширина; высота), мм, не более: | |
|
- УкП-12-ВП; |
234;227;113 |
|
- М1618 |
120;120;126 |
|
модификация УкП-12-1-х: - УкП-12-ПП; модификация УкП-12-2-х: |
193;166;149 |
|
Наименование характеристики |
Значение |
|
- УкП-12-ПП |
202;167;100 |
|
Масса, кг, не более: - УкП-12-ВП; |
3 |
|
- М1618 |
1,2 |
|
модификация УкП-12-1-х: - УкП-12-ПП; |
5 |
|
модификация УкП-12-2-х: - УкП-12-ПП |
4 |
|
Условия эксплуатации: - температура окружающей среды, °С УкП-12-ПП |
от -10 до +70, а также |
|
УкП-12-ВП и М1618 |
кратковременно (до 1 ч) с температурой до +100 от -10 до +50 |
|
- атмосферное давление, кПа УкП-12-ПП модификация УкП-12-1-х; |
от 81 до 120 |
|
модификация УкП-12-2-х |
от 5 до 120 |
|
УкП-12-ВП и М1618 |
от 81 до 120 |
|
- относительная влажность окружающего воздуха при +50 °С, %, не более |
98 |
|
- амплитуда виброускорения при синусоидальной вибрации в диапазоне частот от 1 до 60 Гц, м/с2 (g) |
20 (2) |
|
- амплитуда ускорения при механических ударах одиночного действия длительностью от 0,5 до 200 мс, м/с2 (g) |
29,4 (3) |
|
- амплитуда качки с периодом от 7 до 16 с |
±45° |
|
- кратковременные наклоны время, мин, не более |
3 |
|
максимальный угол наклона |
±30° |
|
- длительные наклоны максимальный угол наклона |
±15° |
|
- напряженность постоянного магнитного поля, А/м (Э) |
до 400 (5) |
|
- напряженность переменного магнитного поля с частотой 50 или 400 Гц, А/м (Э) |
80(1) |
|
Защищённость от проникновения твердых тел и воды |
IP54 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Полный назначенный срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
50000 |
