Принцип действия комплексов заключается в использовании аналого-цифрового и цифро-аналогового преобразовании входных/выходных сигналов. Аналоговые сигналы от первичных преобразователей поступают на входы модулей ввода, где они преобразуются в цифровые сигналы и передаются на контроллеры для выработки управляющих воздействий. Обработанные управляющие цифровые сигналы контроллера поступают на входы модулей вывода для передачи на управляющие устройства, а также на автоматизированные рабочие места (далее - АРМ), на которых отображаются и регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству шкафов и функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Состав комплексов и идентификационные данные функциональных модулей (модель и идентификационный номер) указываются в паспорте на комплексы.

Для связи с компонентами, периферийными устройствами, датчиками комплексы имеют встроенную поддержку следующих сетевых протоколов и технологий: Ethernet, HART, Foundation Fieldbus, Modbus, Profibus DP или RS 232/422/485 (протокол Modbus RTU).

На базе комплексов возможно построение как распределенной системы управления (РСУ) так и системы противоаварийной автоматической защиты (ПАЗ).

Комплексы изготавливаются в двух модификациях: ТАУ и ПАЗ ТАУ, отличающихся входящими в их состав функциональными модулями и назначением.

В общем случае комплексы включают в себя следующие компоненты:

• - многоканальные модули входных/выходных сигналов, осуществляющих прием и преобразование входных/выходных электрических сигналов;

• - программируемые контроллеры ПАЗ (16-канальные логические вычислители системы противоаварийной автоматической защиты модель A01);

• - программируемые контроллеры РСУ (модель T01, T02 или T03), осуществляющих обработку измерительной информации, полученной от модулей входных/выходных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на оборудовании верхнего уровня (инженерных или рабочих операторских станциях на базе ПК);

• - промежуточные преобразователи для реализации гальванической развязки и сопряжения с первичными преобразователями (в том числе искробезопасные барьеры, устройства защиты от импульсных перенапряжений, устройства для приведения входных сигналов к унифицированным диапазонам, устройств для преобразования входных и выходных сигналов в другие величины в унифицированных диапазонах);

• - система питания постоянного тока (12/24В), включающая модули/блоки электропитания, обеспечивающие питание комплексов путем преобразования напряжения от сети переменного тока;

• - оборудование верхнего уровня (для хранения конфигурации контроллеров, архивирования данных и визуализации результатов преобразования / задания уровней воспроизводимых сигналов);

• - сетевое оборудование (коммутаторы, маршрутизаторы, межсетевые экраны, преобразователи сетевых интерфейсов).

Комплексы модификации ТАУ изготавливаются на базе контроллеров РСУ (модель T01, T02 или T03) и обеспечивают реализацию функций управления на основе настраиваемого программного обеспечения. Они принимают сигналы от модулей ввода-вывода и формируют на основе измерительной информации управляющие сигналы.

Комплексы модификации ПАЗ ТАУ изготавливаются на базе контроллеров ПАЗ (модель A01) и контроллера РСУ, и обеспечивают реализацию функции противоаварийной защиты на основе настраиваемого программного обеспечения. Контроллеры ПАЗ принимают сигналы от датчиков и формируют на основе измерительной информации сигналы блокировок. Контроллер РСУ служит для передачи диагностической и справочной информации от контроллера ПАЗ на инженерную или рабочую операторскую станцию. Контроллеры ПАЗ являются аппаратно и программно независимыми от контроллера РСУ.

Перечень модулей контроллеров и модулей входных/выходных сигналов комплексов модификаций ТАУ и модификации ПАЗ ТАУ приведены в таблицах 1 и 2.

Таблица 1 - Модули входных/выходных сигналов комплексов модификации ТАУ

таблицы 1

Таблица 2 -

и входных/выходных сигналов комплексов

ПАЗ ТАУ

Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде цифрового-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится типографским способом на маркировочную табличку, закрепленную на левом верхнем углу внешней стороны двери шкафа.

Идентификационный номер контроллеров и модулей входных/выходных сигналов наносится на этикетку методом лазерной печати и/или лазерной гравировки. Этикетка располагается на задней поверхности корпуса контроллеров и модулей входных/выходных сигналов.

Нанесение знака поверки на комплексы не предусмотрено.

Пломбирование комплексов не предусмотрено.

Общий вид модулей питания, контроллеров и модулей входных/выходных сигналов комплексов с указанием мест нанесения этикетки контроллеров и модулей входных/выходных сигналов представлен на рисунке 1.

Общий вид комплексов с указанием места нанесения маркировочной таблички комплексов и мест нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Комплексы могут изготавливаться с другим цветом корпуса и его элементов. Допускаются внешние отличия, связанные с технологией изготовления корпусных деталей и

способом обработки их поверхностей.

Структурная схема комплексов приведена на рисунке 3.

Контроллер

Системный модуль питания

Модули ввода/вывода )

Место расположения этикетки контроллеров и модулей входных/выходных сигналов с идентификационным номером

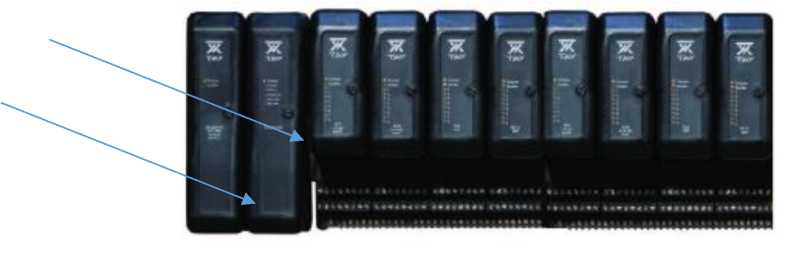

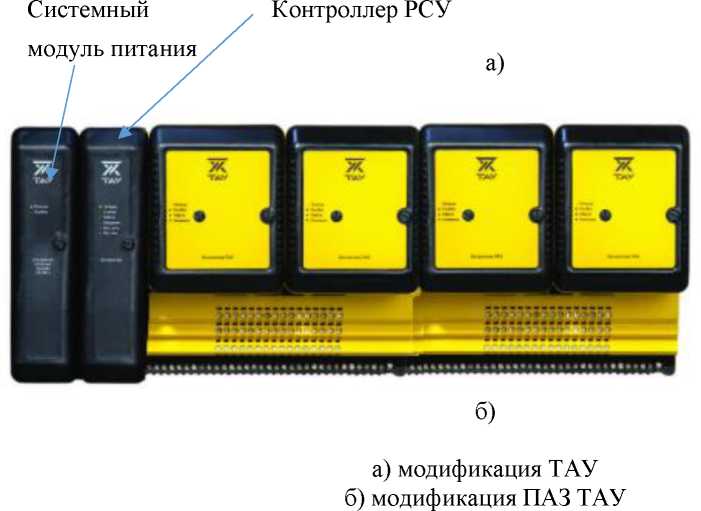

Рисунок 1 - Общий вид модулей питания, контроллеров и модулей входных/выходных сигналов комплексов с указанием мест нанесения этикетки контроллеров и модулей входных/выходных сигналов

Место нанесения заводского номера

Место нанесения знака утверждения типа

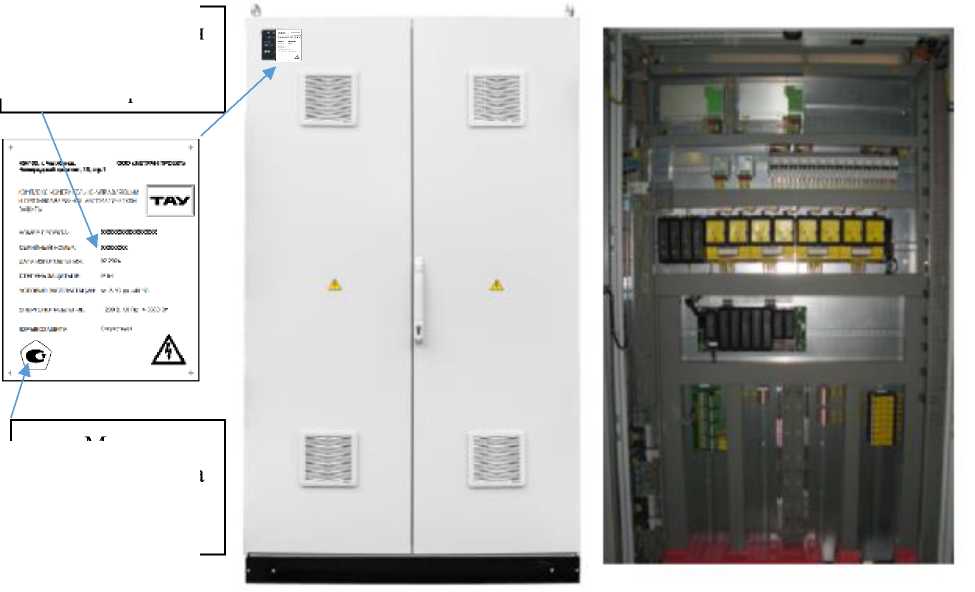

Рисунок 2 - Общий вид комплексов с указанием места нанесения маркировочной таблички комплексов и мест нанесения заводского номера и знака утверждения типа

Рабочие станции оператора

Локальная технологическая сеть

I

Сетевое оборудование

Контрольный уровень

Сетевая инфраструктура

1 Контроллеры РСУ

Модули в/в РСУ

Контроллер ПАЗ

(16-канальный вычислитель)

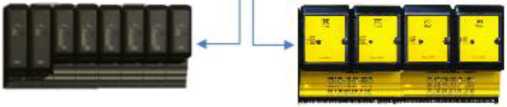

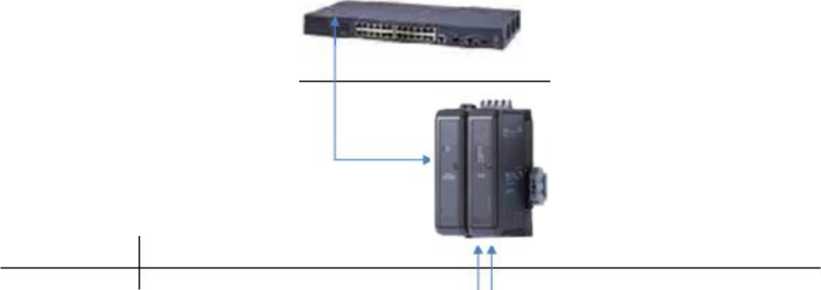

Рисунок 3 - Структурная схема комплексов

Таблица 7 - Комплектность

Таблица 4 -

Примечания:

• 1. нормируемым значением для приведенной погрешности является максимальное значение диапазона измерений;

• 2. диапазон показаний модуля MP2201X1-BA1 от 1 до 24 мА.

• 3. погрешность приведена для всего измерительного канала с применением данных модулей ввода/вывода и учитывает все составляющие.

Таблица 5 - Технические характеристики

Таблица 6 - Показатели надежности
