давления основан на преобразовании упругой деформации чувствительного элемента, выполненного в виде мембраны с нанесенной на нее полномостовой тензорезистивной схемы, в изменение сопротивления тензорезисторов приведенной схемы. Выходное напряжение тензометрического моста изменяется пропорционально приложенному к мембране давлению и пересчитывается в значение давления, с использованием введенной в строенную память градуировочной характеристики. Оцифрованное значение величины давления передается по беспроводному интерфейсу NB-IoT, LoRaWAN или по другим беспроводным интерфейсам на устройство отображения.

Конструктивно датчики могут быть выполнены в виде единого моноблока, состоящего из цилиндрического корпуса из механически стойкого пластика и металлического штуцера с резьбой, выполненного из нержавеющей стали, с установленным первичным преобразователем давления (керамическим или металлическим маслонаполненным сенсором) или из двух частей, соединенных гидрометрическим кабелем. Керамический сенсор обладает низкой чувствительностью и используется для датчиков с верхним пределом измерений (далее по тексту - ВПИ) от 0,2 МПа и выше. Металлический маслонаполненный сенсор более чувствителен, используется для датчиков с более широким диапазоном измерений, ВПИ от 0,01 МПа и выше. Датчики с металлическим маслонаполненным сенсором имеют меньшую дополнительную температурную погрешность во всем температурном диапазоне благодаря наличию термокомпенсации и обладают линейной зависимостью погрешности от температуры.

Корпус датчиков может изготавливаться из других видов материалов и цветов по заказу заказчика. Внутри корпуса датчика размещается электронная плата обработки и преобразования сигналов, радиомодуль и плата или элемент питания. Чувствительным элементом датчика является металлический или керамический тензорезистивный сенсор.

а также возможность дающих справочную

Все датчики имеют встроенную или внешнюю антенну, подключения дополнительных внешних преобразователей, информацию.

Датчики выпускаются в пяти модификациях M0, G0, My, конструктивом и типом присоединительного штуцера:

Gy, Пу отличающихся

• - модификация M0 это датчики моноблочные, состоящие из цилиндрического корпуса и металлического штуцера с резьбой М20х1,5;

• - модификация G0 это датчики моноблочные, состоящего из цилиндрического корпуса и металлического штуцера с резьбой G ^;

• - модификация My это датчики с разнесенным корпусом, состоящие из корпуса датчика и штуцера, соединенных гидрометрическим кабелем, с резьбой металлического штуцера М20х1,5;

• - модификация Gy это датчика и корпуса штуцера, металлического штуцера G ^;

• - модификация Пу это

датчики с разнесенным корпусом, соединенных гидрометрическим

состоящие кабелем,

состоящие

из

с

корпуса резьбой

датчики с разнесенным корпусом, датчика и погружного сенсора, соединенных гидрометрическим кабелем.

Датчики могут иметь множество исполнений, отличающиеся верхним пределом измерений давления, типом сенсора, типом антенны, питанием, типом беспроводного интерфейса, возможностью подключения дополнительных внешних преобразователей и пределами допускаемой основной приведенной к ВПИ давления погрешности.

Структура условного обозначения исполнений датчиков, выполняющаяся в виде буквенно-цифрового кода, приведена на рисунке 1.

Пломбирование корпуса датчиков от несанкционированного доступа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям датчика, несущим первичную измерительную информацию, и местам настройки (регулировки). Нанесение знака поверки на датчик не предусмотрено.

Заводской номер имеет цифровой формат и наносится методом износостойкой наклейки. Основная идентификационная табличка наносится на цилиндрический корпус датчика, а дублирующая - на неразборный корпус штуцера датчика давления, обеспечивающие идентификацию каждого экземпляра датчика при поверке, возможность прочтения и сохранность номера в процессе эксплуатации.

из

корпуса

РКДДИ - ХХХ

I_____________________________________________________________________I

1

ХХ

ХХХ - ХХ

ХХХ

(ХХХ)

I_____________________________________________________________I

9

Рисунок 1 - Структура условного обозначения

Таблица 1 - Расшифровка структуры условного обозначения исполнений датчиков

Диапазон:

Интерфейс:

Питание:

■►Зав.№:

Дата из г.

Место нанесения знака

утверждения типа

>

Рисунок 2 - Общий вид основной и дублирующей идентификационной таблички с указанием места нанесения заводского номера и знака утверждения типа

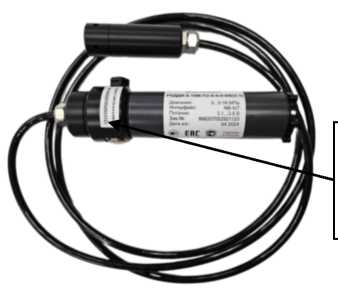

Датчик РКДДИ-0.16М-П2-0-0-0-NB (0.5)

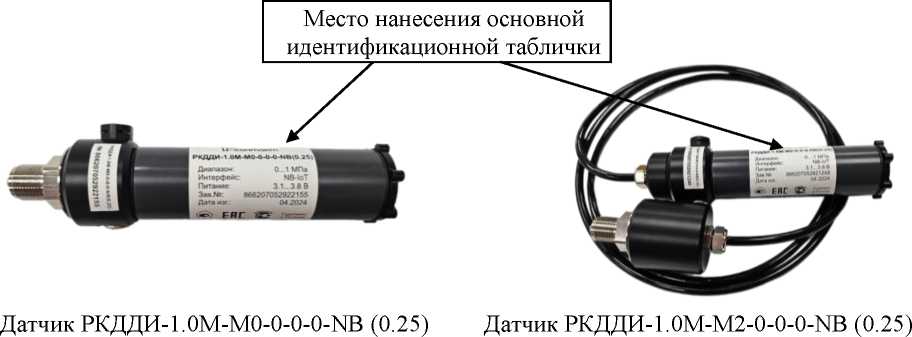

Рисунок 3 - Внешний вид датчиков РКДДИ с указанием мест нанесения основных и дублирующих идентификационных табличек

Место нанесения дублирующей идентификационной таблички

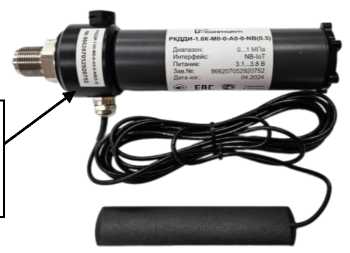

Датчик РКДДИ-1.0К-М0-0-А0-0-NB (0.5)
