Номер по Госреестру СИ: 93191-24
93191-24 Анализаторы вольтамперометрические
(ТА-Эколаб)
Назначение средства измерений:
Анализаторы вольтамперометрические ТА-Эколаб (далее - анализаторы) предназначены для измерений массовой концентрации электрохимически активных ионов и веществ в питьевых, природных, минеральных, технологических и сточных водах, водных растворах проб пищевых продуктов, продовольственного сырья, почв, донных отложений и других материалов.

Внешний вид.
Анализаторы вольтамперометрические
Рисунок № 1

Внешний вид.
Анализаторы вольтамперометрические
Рисунок № 2
Программное обеспечение
компьютера
Анализаторы работают под управлением внешнего персонального (далее - ПК) с установленным программным обеспечением (ПО) VALab Professional.
Основные функции ПО:
-
- управление режимами работы анализатора;
-
- создание, редактирование методик;
-
- управление работой исполнительных устройств;
-
- отображение вольтамперограмм в реальном времени;
-
- автоматическое измерение величины аналитического сигнала;
-
- расчет концентраций определяемых ионов и веществ и показателей точности;
-
- архивирование результатов измерений;
-
- печать графиков и отчетов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий». ПО разделено на метрологически значимую часть (файл ValabMet.dll) и метрологически незначимую часть.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VALab Professional |
Номер версии (идентификационный номер) ПО |
не ниже 3.000.00 |
Цифровой идентификатор ПО |
для файла ValabMet.dll АВ6В46FC04E35C9E9C5DF69F8963D5C2 |
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации печатным способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 5 «Порядок работы» Руководства пользователя «Программа VaLab Professional» 414314.004 РП и 7 «Использование анализатора по назначению» руководства по эксплуатации «Анализатор вольтамперометрический ТА-Эколаб» 414314.002 РЭ.
Применение средств измерений в обеспечения единства измерений осуществляется в методиками (методами) измерений.
сфере государственного регулирования соответствии с аттестованными
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГ осударственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148.
ПравообладательОбщество с ограниченной ответственностью «Сиб-СТРИМ» (ООО «Сиб-СТРИМ»)
ИНН 7017204742
Юридический адрес: 634021, г. Томск, ул. Ярославская, д. 22
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а
Принцип действия анализаторов основан на измерении силы электрического тока, протекающего в цепи электрохимической ячейки, под воздействием приложенного к ее электродам потенциала. При этом величина силы тока, используемая в качестве аналитического сигнала, пропорциональна концентрации вещества в растворе, а значение потенциала характеризует природу данного вещества.
В анализаторах реализованы следующие режимы измерений: прямая, инверсионная, циклическая вольтамперометрия с постоянно-токовой, дифференциально-импульсной, квадратно-волновой разверткой поляризующего напряжения и хроноамперометрия.
Для управления анализатором и обработки результатов измерений используется программное обеспечение «VALab Professional», установленное на IBM PC-совместимый компьютер. Информационный обмен осуществляется через Bluetooth или USB соединение.
Конструктивно анализаторы представляют собой приборы настольного исполнения, имеющие три измерительных канала (электрохимических ячейки) и встроенный источник УФ-облучения.
Серийный номер в виде цифрового обозначения наносится печатным способом на маркировочную табличку, наклееную на заднюю стенку корпуса анализатора.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения пломб в виде наклеек на винтах крепления задней стенки анализаторов.
Общий вид анализаторов с указанием мест нанесения пломбировки и серийного номера приведен на рисунках 1, 2.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Место для нанесения пломбы в виде наклейки

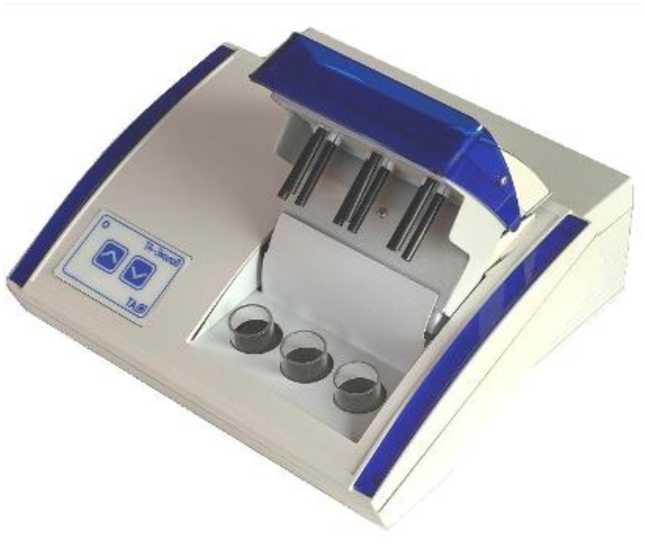

Рисунок 1 - Общий вид анализатора (вид спереди)

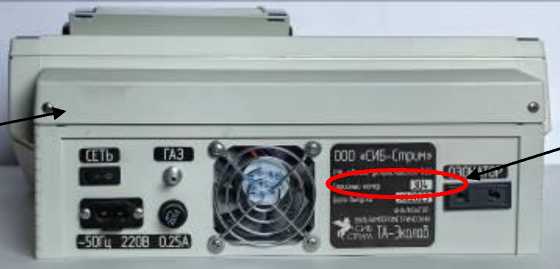

Рисунок 2 - Общий вид анализаторов (вид сзади) с указанием мест нанесения пломбировки, серийного номера
Место нанесения серийного номера
Место
нанесения
серийного
номера
Таблица 4 - Базовая комплектность
Наименование |
Обозначение |
Количество |
Анализатор вольтамперометрический ТА-Эколаб |
КДТА.414314.001 ТУ |
1 шт. |
Электроды: рабочий - амальгамный (АмЭ); сравнения и вспомогательный -хлорсеребряный (ХСЭ) корпус для ХСЭ |
КДТА.414314.11ЭР КДТА.414314.11 ЭС КДТА.414314.11 ЭСК |
4 шт. 7 шт. 3 шт. |
Стаканчик кварцевый, объемом 20 см3 |
ТУ 21-23-238-88 |
7 шт. |
Стандартный образец состава водного раствора ионов цинка |
ГСО 7837-2000 |
1 ампула |
Стандартный образец состава водного раствора ионов кадмия |
ГСО 6690-93 |
1 ампула |
Стандартный образец состава водного раствора ионов свинца |
ГСО 7877-2000 |
1 ампула |
Стандартный образец состава водного раствора ионов меди |
ГСО 7836-2000 |
1 ампула |
Кабель питания с заземлением |
IEC C13 (С7) |
1 шт. |
Bluetooth-адаптер |
IEEE 802.15 |
1 шт. |
Руководство по эксплуатации |
414314.002 РЭ |
1 экз. |
USB-флеш-накопитель с программным обеспечением (ПО) |
USB-флеш-накопитель |
1 шт. |
Руководство пользователя ПО |
414314.004 РП |
1экз. |
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации ионов цинка, свинца, меди, кадмия, мг/дм3 |
от 0,0001 до 1,0 включ. |
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов, % |
± 20 |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Диапазон поляризующего напряжения, В |
от -2,4 до +2,4 |
Габаритные размеры, мм, не более - длина |
305 |
- ширина |
280 |
- высота |
125 |
Масса анализатора, кг, не более |
4,0 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от +10 до +35 |
относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Параметры электрического питания: напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
25 |
