Номер по Госреестру СИ: 93190-24
93190-24 Танки стальные прямоугольные несамоходного наливного судна МН-2600
(Обозначение отсутствует)
Назначение средства измерений:
Танки стальные прямоугольные несамоходного наливного судна МН - 2600 (далее - танки) предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Внешний вид.
Танки стальные прямоугольные несамоходного наливного судна МН-2600
Рисунок № 1
Внешний вид.
Танки стальные прямоугольные несамоходного наливного судна МН-2600
Рисунок № 2
Общие сведения
Дата публикации - 16.09.2024
Срок свидетельства -
Номер записи - 195021
ID в реестре СИ - 1419813
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Танки стальные прямоугольные несамоходного наливного судна МН-2600,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Самусьский судостроительно-судоремонтный завод" (ООО "Самусьский ССРЗ")
Страна - РОССИЯ
Населенный пункт - Томская область, пос. Самусь
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2225 от 2024.09.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Танки стальные прямоугольные несамоходного наливного судна МН-2600 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Самусьский судостроительно-судоремонтный завод" (ООО "Самусьский ССРЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93190-24 |
Танки стальные прямоугольные несамоходного наливного судна МН-2600, Обозначение отсутствует Общество с ограниченной ответственностью "Самусьский судостроительно-судоремонтный завод" (ООО "Самусьский ССРЗ") (РОССИЯ Томская область, пос. Самусь) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Танки стальные прямоугольные несамоходного наливного судна МН-2600 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЦ+" (RA.RU.312397) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Танки стальные прямоугольные несамоходного наливного судна МН-2600 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта каждого из танков печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 4.3 паспорта на каждый из танков.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Самусьский судостроительносудоремонтный завод» (ООО «Самусьский ССРЗ»)
ИНН 7024031226
Юридический адрес: 634501, Томская обл., п. Самусь, ул. Ленина, д. 21 Телефон: +7(3823) 904-206
E-mail: info@sssrz.ru
Изготовитель
Общество с ограниченной ответственностью «Самусьский судостроительносудоремонтный завод» (ООО «Самусьский ССРЗ»)ИНН 7024031226
Адрес: 634501, Томская обл., п. Самусь, ул. Ленина, д. 21
Телефон: +7(3823) 904-206
E-mail: info@sssrz.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр» (ООО «Метрологический центр»)Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, помещ. 155
Тел./факс: 8 (3955) 68-05-77
E-mail: metrolog.irk@yandex.ru
Правообладатель
Общество с ограниченной ответственностью «Самусьский судостроительносудоремонтный завод» (ООО «Самусьский ССРЗ»)ИНН 7024031226
Юридический адрес: 634501, Томская обл., п. Самусь, ул. Ленина, д. 21 Телефон: +7(3823) 904-206
E-mail: info@sssrz.ru
Танки стальные прямоугольные несамоходного наливного судна МН - 2600 представляют собой стальные сосуды прямоугольной формы, состоящие из 4-х сообщающихся между собой отсеков, формируемых продольными и поперечными переборками. Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Внешние стенки танков, а также продольные и поперечные переборки образуют пояса танков.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Танки отделены от наружной обшивки наливного судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана, а также системы водо-пенотушения и орошения.
Идентификация танков стальных прямоугольных несамоходного наливного судна МН - 2600 осуществляется по заводским номерам: 1, 2, 3, 4, 5, 6, нанесенным на верхние стенки танков и крышки люков-лазов, расположенных в верхних стенках танков, методом окраса. Пломбирование не предусмотрено. Нанесение знака поверки на средства измерений не предусмотрено.

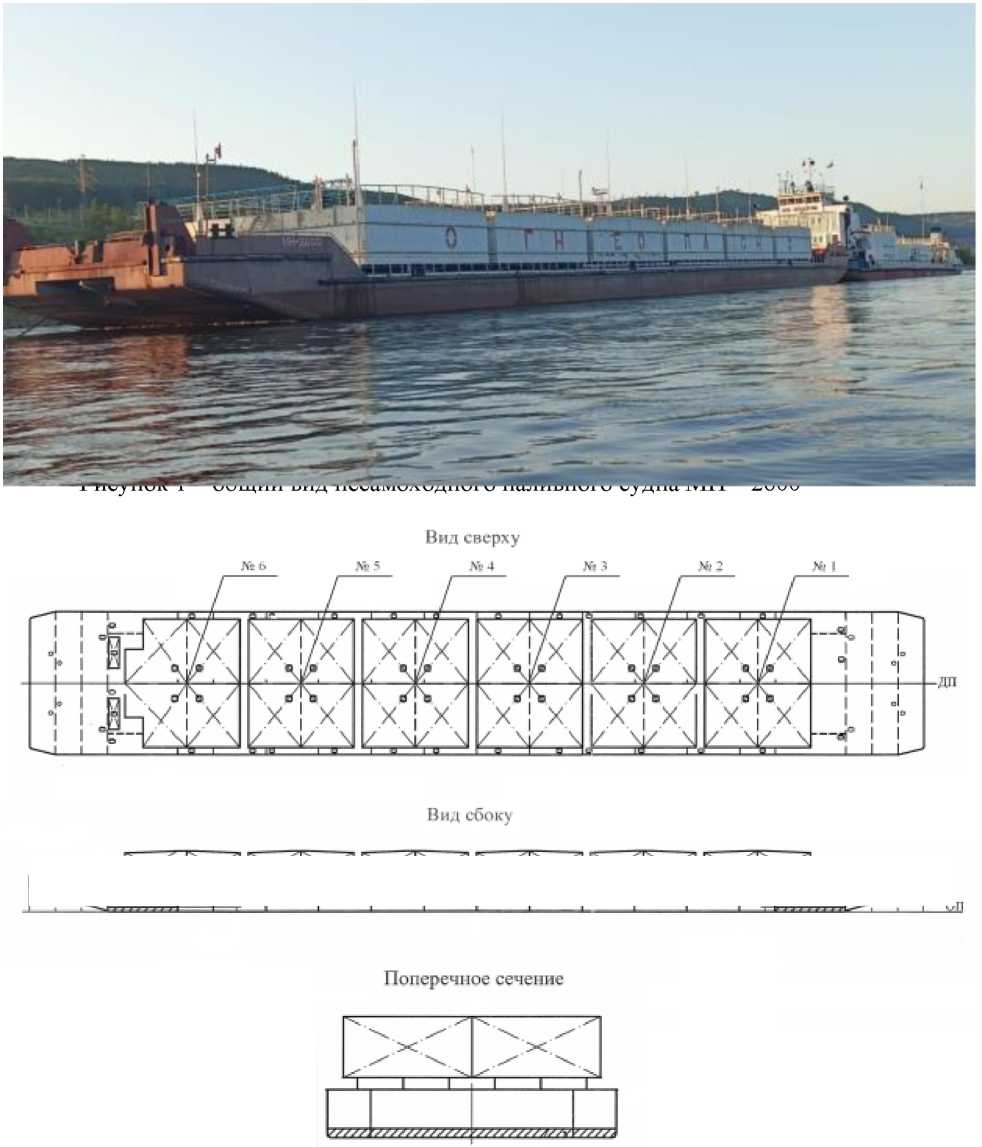

Общий вид несамоходного наливного судна МН - 2600 представлен на рисунке 1. Схематичное расположение танков на палубе несамоходного наливного судна МН-2600 представлено на рисунке 2. Фото заводских номеров, нанесенных на крышки люки-лазы методом окраса, представлены на рисунке 3.
наливного судна МН - 2600
|
23 |
X |
>-"'Х |
1Ж |
ч. | ||||||||||
|
1 1- |
-1 1 |
J |
1 1 |
-1 х„ |
SiU | |||||||||

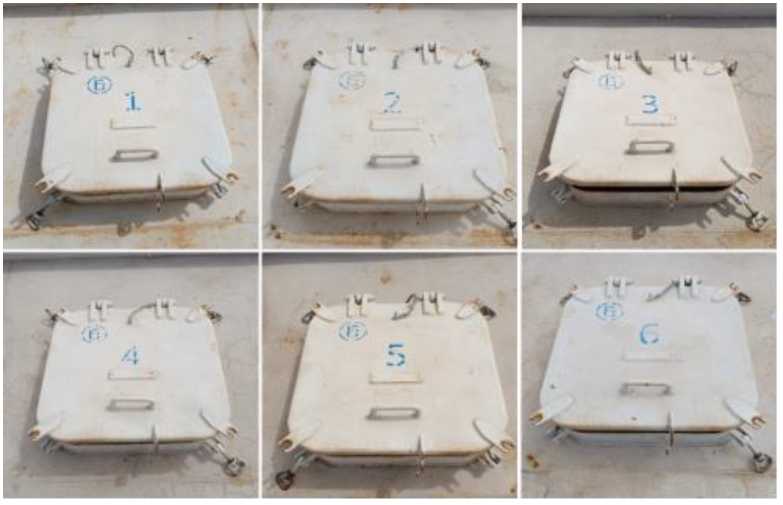

Рисунок 3 - фото заводских номеров, нанесенных на крышки люки-лазы методом окраса
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Несамоходное наливное судно |
МН - 2600 |
1 шт. |
|
Танки стальные прямоугольные |
заводские №№ 1, 2, 3, 4, 5, 6 |
6 шт. |
|
Паспорта на танки стальные прямоугольные |
- |
6 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Заводской номер |
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальная вместимость, м3 |
580, 0 | |||||
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,25 | |||||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение | |||||
|
Заводской номер |
1 |
2 |
3 |
4 |
5 |
6 |
|
Рабочие условия эксплуатации: | ||||||
|
- температура окружающего | ||||||
|
воздуха, °С |
от -10 до +40 | |||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||||
|
Средний срок службы, лет, |
sn | |||||
|
не менее | ||||||
