Номер по Госреестру СИ: 93178-24
93178-24 Полуприцеп-цистерна
(SCHWARZMULLER)
Назначение средства измерений:
ППЦ)
предназначена
и временного хранения
Полуприцеп-цистерна SCHWARZMULLER (далее для измерения объема, а также для транспортирования нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 195005
ID в реестре СИ - 1419044
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна SCHWARZMULLER, мод. SCHWARZMULLER,
Производитель
Изготовитель - Wilhelm Schwarzmüller GmbH
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2218 от 2024.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (SCHWARZMULLER)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Wilhelm Schwarzmüller GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93050-24 |
Полуприцепы-цистерны, SCHWARZMULLER Wilhelm Schwarzmüller GmbH (АВСТРИЯ ) |
ОТ МП |
2 года |
|
93178-24 |
Полуприцеп-цистерна, SCHWARZMULLER Wilhelm Schwarzmüller GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Полуприцеп-цистерна (SCHWARZMULLER)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (SCHWARZMULLER)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Паспорте «Полуприцеп-цистерна SCHWARZMULLER», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательWilhelm Schwarzmuller GmbH, Австрия
Юридический адрес: Hanzing 11, 4785 Freinberg, Austria
Испытательный центр
фирма «Метролог»Общество с ограниченной ответственностью
(ООО фирма «Метролог»)
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33
Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из сварной цистерны, имеющей чемоданообразную форму, установленной на шасси. ППЦ секций. Внутри секций имеются перегородки-волнорезы является транспортной мерой полной вместимости.
Технологическое оборудование предназначено
в поперечном сечении состоят из семи герметичных с отверстиями-лазами. ППЦ
для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Пломбирование полуприцепа-цистерны предусмотрено.
Общий вид ППЦ SCHWARZMULLER зав.№ 97894 представлен на рисунках 1-2.

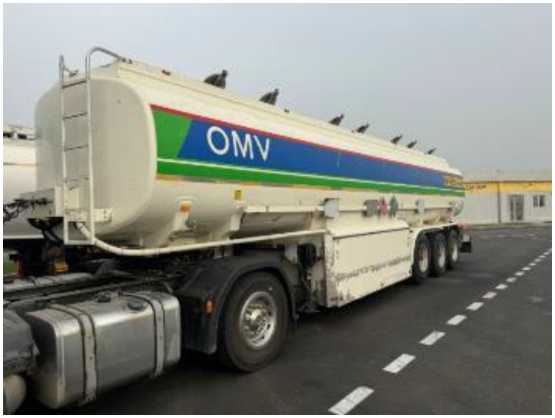

Рисунок 1 - Общий вид ППЦ SCHWARZMULLER
“С
*
1
ОГНЕОПАСНО

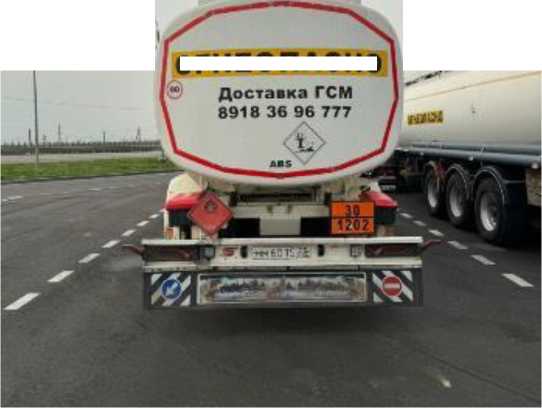

Рисунок 2 - Общий вид ППЦ SCHWARZMULLER
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
37550 |
|
Вместимость 1 секции, дм3 |
6100 |
|
Вместимость 2 секции, дм3 |
6150 |
|
Вместимость 3 секции, дм3 |
3800 |
|
Вместимость 4 секции, дм3 |
4000 |
|
Вместимость 5 секции, дм3 |
5500 |
|
Вместимость 6 секции, дм3 |
5500 |
|
Вместимость 7 секции, дм3 |
6500 |
|
Количество секций, шт. |
7 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
6550 |
|
Габаритные размеры, мм, не более - длина |
11300 |
|
- ширина |
2400 |
|
- высота |
3100 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 45 |
