Номер по Госреестру СИ: 93175-24
93175-24 Шунты измерительные стационарные взаимозаменяемые
(ШИП)
Назначение средства измерений:
(далее - шунты) для расширения
Шунты измерительные стационарные взаимозаменяемые ШИП
с номинальным падением напряжения 30 и 75 мВ предназначены диапазонов измерений показывающих и регистрирующих приборов постоянного тока.

Внешний вид.
Шунты измерительные стационарные взаимозаменяемые

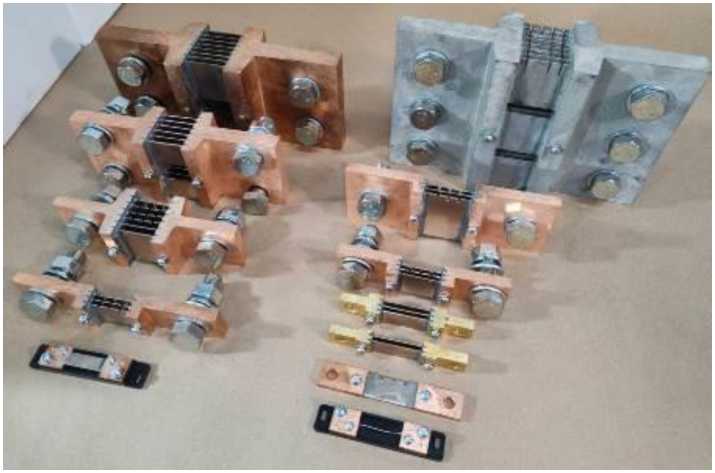

Рисунок № 1

Внешний вид.
Шунты измерительные стационарные взаимозаменяемые

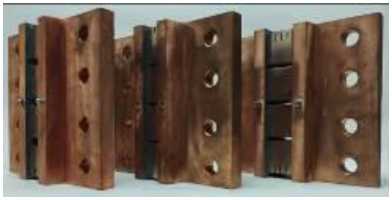

Рисунок № 2

Внешний вид.
Шунты измерительные стационарные взаимозаменяемые
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится типографским или иным пригодным способом на паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Правила эксплуатации и меры безопасности» руководства по эксплуатации «Шунты измерительные стационарные взаимозаменяемые ШИП».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8042-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 4229-001-94077612-06 «Шунты измерительные стационарные взаимозаменяемые ШИП. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОбщество с ограниченной ответственностью «ЭНМАКСО» (ООО «ЭНМАКСО») ИНН 2130001249
Юридический адрес: 428001, г. Чебоксары, Приволжский б-р, д. 1, кв. 46
Изготовитель
Общество с ограниченной ответственностью «ЭНМАКСО» (ООО «ЭНМАКСО») ИНН 2130001249Юридический адрес: 428001, г. Чебоксары, Приволжский б-р, д. 1, кв. 46
Адрес места осуществления деятельности: 428903, г. Чебоксары, Лапсарский пр-д,
д. 11 Телефон: 8 (8352) 30-55-50 Факс: 8 (8352) 30-55-50
E-mail: nmaxo@list.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)унитарного предприятия «Всероссийский научно-
институт метрологии имени Д.И.Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон +7 (343) 350-26-18, факс +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия шунтов основан на преобразовании протекающего через шунт тока в падение напряжения на его резистивных элементах.
Резистивные элементы шунтов выполнены в виде пластин из манганина, обладающего удельным сопротивлением от 0,42 до 0,5 Ом^мм2/м. Пластины впаяны твердым припоем в наконечники из меди или латуни. Наконечники имеют отверстия: резьбовые для потенциальных зажимов и гладкие для токовых зажимов.
Шунты выпускаются в следующих исполнениях: 30ШИП (4000 - 7500 А), 75ШИП (5 - 7500 А), отличающихся номинальным падением напряжения (30 и 75 мВ соответственно), диапазоном номинальных токов, исполнением по монтажным размерам и климатическим исполнением (УХЛ 3.1 и Т3).
Структура обозначения шунтов приведена на рисунке 1.
Заводской номер, состоящий из арабских цифр, наносится ударным или иным пригодным методом на средство измерений.
Пломбирование средства измерений при выпуске из производства не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 2.
Х ШИП
Х - ХХХ ТУ 4229-001-94077612-06
Падение напряжения на шунте, мВ: 75 или 30
Обозначение средства измерений: ШИП (шунты измерительные пластинчатые)
Климатическое исполнение: не указывается для умеренного климата;
Т3 - для тропического климата
Номинальный ток, А
Обозначение технических условий
Рисунок 1 - Структура обозначения шунтов измерительных стационарных ШИП

а) исполнение 75ШИП

б) исполнение 30ШИП

в) место нанесения заводского номера
Рисунок 2 - Общий вид средства измерений с указанием места нанесения заводского номера
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Шунт измерительный стационарный взаимозаменяемый |
ШИП |
1 шт. |
Винты, гайки, шайбы для крепления шунтов с номинальными токами не более 50 А |
- |
1 компл. |
Руководство по эксплуатации |
- |
1 экз. 1) |
Паспорт |
- |
1 экз. |
1) - допускается поставлять 1 экземпляр на партию в один адрес. |
Таблица 1 - исполнения 75ШИП
Номинальный ток, А |
Номинальное электрическое сопротивление, мкОм |
Габаритные размеры (без токовых и потенциальных зажимов), мм, не более |
Масса (без токовых и потенциальных зажимов), кг, не более | ||
длина |
ширина |
высота | |||
5 |
15000,00 |
95 |
20 |
12 |
0,08 |
7,5 |
10000,00 | ||||
10 |
7500,00 |
95 |
20 |
12 |
0,05 |
15 |
5000,00 | ||||
20 |
3750,00 | ||||
25 |
3000,00 | ||||
30 |
2500,00 | ||||
40 |
1875,00 | ||||
50 |
1500,00 | ||||
60 |
1250,00 |
100 |
16 |
7 |
0,06 |
75 |
1000,00 | ||||
100 |
750,00 |
110 |
20 |
7 |
0,08 |
150 |
500,00 |
110 |
16 |
12 |
0,09 |
200 |
375,00 |
110 |
20 |
12 |
0,13 |
250 |
300,00 |
110 |
20 |
18 |
0,15 |
300 |
250,00 |
110 |
20 |
18 |
0,16 |
400 |
187,50 |
150 |
35 |
20 |
0,40 |
500 |
150,00 | ||||
600 |
125,00 |
150 |
50 |
20 |
0,60 |
750 |
100,00 | ||||
1000 |
75,00 |
170 |
50 |
30 |
0,80 |
1500 |
50,00 |
170 |
50 |
50 |
1,10 |
2000 |
37,50 |
195 |
80 |
50 |
2,70 |
2500 |
30,00 |
195 |
100 |
50 |
3,00 |
3000 |
25,00 | ||||
4000 |
18,75 |
240 |
110 |
72 |
6,60 |
5000 |
15,00 |
240 |
160 |
72 |
9,00 |
6000 |
12,50 | ||||
7500 |
10,00 |
245 |
215 |
72 |
11,50 |
Таблица 2 - исполнения 30ШИП
Номинальный ток, А |
Номинальное электрическое сопротивление, мкОм |
Габаритные размеры (без токовых и потенциальных зажимов), мм, не более |
Масса (без токовых и потенциальных зажимов), кг, не более | ||
длина |
ширина |
высота | |||
4000 |
7,50 |
240 |
215 |
72 |
11,50 |
5000 |
6,00 |
230 |
215 |
72 |
11,50 |
7500 |
4,00 |
230 |
215 |
72 |
11,20 |
Таблица 3 -
и технические
Наименование характеристики |
Значение |
Класс точности |
0,5 |
Диапазон изменений номинального тока, А: | |
- 75ШИП |
от 5 до 7500 |
- 30ШИП |
от 4000 до 7500 |
Пределы допускаемой основной относительной погрешности при любой нагрузке, не превышающей номинальную, % |
± 0,5 |
Пределы допускаемой вариации значений электрического сопротивления шунта, появляющейся вследствие возникновения термоэлектродвижущей силы при номинальной токовой нагрузке, % |
±0,25 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С в пределах температур рабочих условий эксплуатации, % |
±0,1 |
Нормальные условия эксплуатации: - температура окружающего воздуха, °С: | |
- для исполнения УХЛ 3.1 |
от +15 до +25 |
- для исполнения ТЗ |
от +22 до +32 |
- относительная влажность воздуха, % |
от 30 до 80 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С: | |
- для исполнения УХЛ 3.1 |
от -40 до +50 |
- для исполнения ТЗ |
от -10 до +50 |
- относительная влажность воздуха, не более: | |
- для исполнения УХЛ 3.1 |
98 % при 25 °С |
- для исполнения ТЗ |
98 % при 35 °С |
Средняя наработка на отказ, ч, не менее |
99 000 |
Средний срок службы, лет, не менее |
15 |
