Сведения о средстве измерений: 93118-24 Секундомеры электронные

Номер по Госреестру СИ: 93118-24
93118-24 Секундомеры электронные
(ПВЭ-07)

Назначение средства измерений:
Секундомеры электронные ПВЭ-07 (далее - секундомеры) предназначены для измерений интервалов времени и вычислений среднего значения по результатам нескольких измерений.

сертификация программного обеспечения
Внешний вид. Секундомеры электронные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Секундомеры электронные
Рисунок № 1
Внешний вид. Секундомеры электронные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Секундомеры электронные
Рисунок № 2
Внешний вид. Секундомеры электронные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Секундомеры электронные
Рисунок № 3
Внешний вид. Секундомеры электронные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Секундомеры электронные
Рисунок № 4
Внешний вид. Секундомеры электронные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Секундомеры электронные
Рисунок № 5

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 04.09.2029
Номер записи - 194943
ID в реестре СИ - 1418811
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ПВЭ-07/2, ПВЭ-07/1, ПВЭ-07,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Технический центр ЖАиС" (ООО "ТЦ ЖАиС")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности -

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 59
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Секундомеры электронные (ПВЭ-07)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Технический центр ЖАиС" (ООО "ТЦ ЖАиС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93118-24
04.09.2029
Секундомеры электронные, ПВЭ-07
Общество с ограниченной ответственностью "Технический центр ЖАиС" (ООО "ТЦ ЖАиС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
93400-24
07.10.2029
Измерители временных параметров реле, ЧИ 4018
Общество с ограниченной ответственностью "Технический центр ЖАиС" (ООО "ТЦ ЖАиС") (РОССИЯ г. Рязань)
ОТ
МП
1 год

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Секундомеры электронные (ПВЭ-07)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПРИОКСКИЙ ЦСМ"
(RA.RU.311265)
  • ПВЭ-07
  • ПВЭ-07/1
  • ПВЭ-07/2
  • 59 18 53 6 0 59 53 6

    Стоимость поверки Секундомеры электронные (ПВЭ-07)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу секундомеров в целом.

    Конструкция секундомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    ПО является метрологически значимым.

    Метрологические характеристики секундомеров нормированы с учетом влияния ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные метрологически значимого ПО секундомеров приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО), не ниже

    0.1

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус секундомеров любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Использование по назначению» руководства по эксплуатации 26.51.45-0123-39062939-2023 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    ТУ 26.51.45-0123-39062939-2023 «Секундомеры электронные ПВЭ-07. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Технический центр ЖАиС» (ООО «ТЦ ЖАиС»)

    ИНН 6228026381

    Адрес юридического лица: 390000, Рязанская обл., г. Рязань, ул. Урицкого, д. 35

    Изготовитель

    Общество с ограниченной ответственностью «Технический центр ЖАиС» (ООО «ТЦ ЖАиС»)
    ИНН 6228026381
    Адрес: 390000, Рязанская обл., г. Рязань, ул. Урицкого, д. 35

    Испытательный центр

    ответственностью
    «РАВНОВЕСИЕ»
    Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
    Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
    Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

    Правообладатель

    Общество с ограниченной ответственностью «Технический центр ЖАиС» (ООО «ТЦ ЖАиС»)
    ИНН 6228026381
    Адрес юридического лица: 390000, Рязанская обл., г. Рязань, ул. Урицкого, д. 35

    Принцип действия секундомеров основан на делении частоты, задаваемой опорным кварцевым генератором, и счёте импульсов с выхода делителя частоты. Микропроцессор обеспечивает функционирование секундомеров в различных режимах работы и вывод измерительной информации на светодиодном индикаторе.

    Конструктивно секундомеры выполнены в металлическом корпусе со светодиодным индикатором.

    На передней панели секундомеров размещены светодиодный индикатор, кнопки управления, гнездо контроля частоты. На задней панели секундомеров расположены клеммная колодка, держатель предохранителя или гнездо подключения блока питания и зарядного устройства.

    Секундомеры выпускаются в исполнениях ПВЭ-07, ПВЭ-07/1, ПВЭ-07/2, отличающихся конструктивом.

    Секундомеры ПВЭ-07 - щитового исполнения, конструкция позволяет крепить их в щитовых шкафах, стендах, пультах управления. Секундомеры ПВЭ-07/1 и ПВЭ-07/2 -настольного исполнения.

    Секундомеры исполнения ПВЭ-07/1 и ПВЭ-07/2 имеют выключатели питания и гнезда подключения блока питания и зарядного устройства.

    Заводской номер наносится лазерной гравировкой в виде цифрового кода на заднюю панель секундомеров.

    Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на секундомеры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) секундомеров не предусмотрено.

    Корпус секундомеров изготавливают из алюминиевого сплава, окрашиваемой в цвета, которые определяет изготовитель.

    Внешний вид. Секундомеры электронные (ПВЭ-07), http://oei-analitika.ru

    знака утверждения типа

    Место нанесения

    Место нанесения

    заводского номера

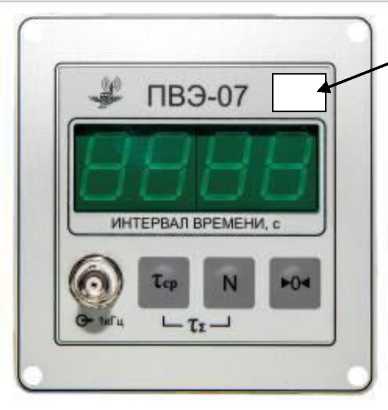

    Внешний вид. Секундомеры электронные (ПВЭ-07), http://oei-analitika.ru

    вид спереди

    Внешний вид. Секундомеры электронные (ПВЭ-07), http://oei-analitika.ru

    а) исполнение ПВЭ-07

    Место нанесения

    Место нанесения

    заводского номера

    знака утверждения типа

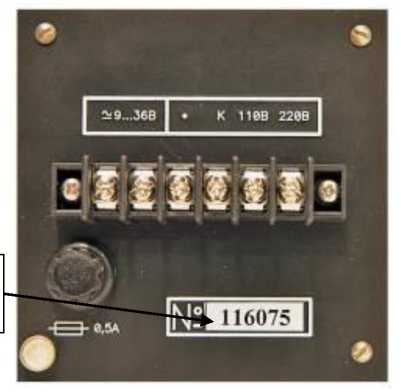

    Внешний вид. Секундомеры электронные (ПВЭ-07), http://oei-analitika.ru

    вид сзади

    Внешний вид. Секундомеры электронные (ПВЭ-07), http://oei-analitika.ru

    вид спереди

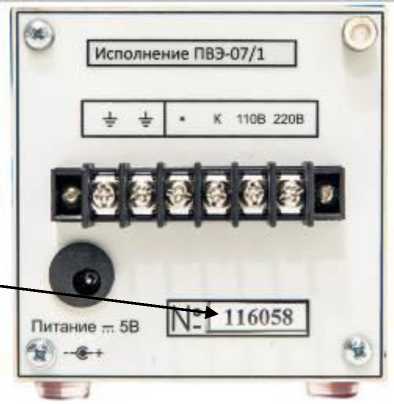

    вид сзади

    б) исполнение ПВЭ-07/1 и ПВЭ-07/2

    Рисунок 1 - Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения заводского номера


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Секундомер электронный ПВЭ-07

    -

    1 шт.

    Паспорт

    26.51.45-0123-39062939-2023 ПС

    1 экз.

    Руководство по эксплуатации

    26.51.45-0123-39062939-2023 РЭ

    1 экз.1)

    Сетевой адаптер 5 В, 1 А

    -

    1 шт.23)

    Наконечник кабельный вилочный изолированный

    -

    6 шт.2)

    Методика поверки

    -

    1 экз.4)

    • 1) Поставляется на USB флэш-накопителе.

    • 2) Покупное изделие.

    • 3) Для исполнений ПВЭ-07/1, ПВЭ-07/2.

    • 4) Поставляется по запросу заказчика.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Поддиапазоны измерений интервалов времени, с

    от 0,001 до 9,999 включ. св. 9,999 до 99,99

    Пределы допускаемой абсолютной погрешности измерений интервалов времени, с:

    • - для поддиапазона измерений от 0,001 до 9,999 с включ.

    • - для поддиапазона измерений св. 9,999 до 99,99 с

    ±0,0021)/±0,0122)

    ±0,02 12)

    • 1) При измерении интервалов времени в цепях постоянного тока.

    • 2) При измерении интервалов времени в цепях переменного тока.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - для исполнения ПВЭ-07/11):

    - напряжение переменного тока, В

    220±33

    50

    - частота переменного тока, Гц

    - для исполнения ПВЭ-07:

    от 9 до 36

    - напряжение постоянного тока, В

    от 9 до 36

    - напряжение переменного тока, В

    50

    • - частота переменного тока, Гц

    - для исполнения ПВЭ-07/21)

    • - номинальное напряжение встроенного аккумулятора, В

    3,6

    - напряжение переменного тока, В

    220±33

    - частота переменного тока, Гц

    50

    Потребляемая мощность, В^А, не более

    5

    Габаритные размеры (длина^ширина^высота), мм, не более:

    - для исполнения ПВЭ-07

    111x106x72

    - для исполнения ПВЭ-07/1, ПВЭ-07/2

    165x80x80

    Масса, кг, не более:

    - для исполнения ПВЭ-07

    0,300

    - для исполнения ПВЭ-07/1

    0,500

    - для исполнения ПВЭ-07/2

    0,600

    Рабочие условия измерений:

    - температура окружающей среды, °С

    от -10 до +40

    - относительная влажность при температуре окружающей среды +30 °С, %, не более

    90

    Средняя наработка до отказа, ч

    25000

    Средний срок службы, лет

    8

    1) С применением адаптера, входящего в состав комплекта.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
