Сведения о средстве измерений: 93117-24 Вибропреобразователи

Номер по Госреестру СИ: 93117-24
93117-24 Вибропреобразователи
(ВКТ)

Назначение средства измерений:
Вибропреобразователи ВКТ предназначены для измерения виброскорости, виброперемещения.

сертификация программного обеспечения
Внешний вид. Вибропреобразователи , http://oei-analitika.ru рисунок № 1
Внешний вид.
Вибропреобразователи
Рисунок № 1

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 04.09.2029
Номер записи - 194942
ID в реестре СИ - 1418810
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ВКТ-10,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Предприятие Вектор" (ООО "Предприятие Вектор")
Страна - РОССИЯ
Населенный пункт - Челябинская обл., г. Златоуст
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - SO_14 Каталог ГСО УНИИМа по видам и областям применений

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Бесплатный

Статистика

Кол-во поверок - 1407
Выдано извещений - 0
Кол-во периодических поверок - 33
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№630 от 2016.05.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии ОАО "АК "Транснефть" - АИИС КУЭ ОАО "АК "Транснефть"

№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Вибропреобразователи (ВКТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Предприятие Вектор" (ООО "Предприятие Вектор")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93117-24
04.09.2029
 Вибропреобразователи , ВКТ
Общество с ограниченной ответственностью "Предприятие Вектор" (ООО "Предприятие Вектор") (РОССИЯ Челябинская обл., г. Златоуст) 		ОТ
МП 		2 года

Кто поверяет Вибропреобразователи (ВКТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ТИК НПП ООО
(797)
  • ВКТ-10
    		•  1407 942 1374 33 0 1407 1374 33

    Стоимость поверки Вибропреобразователи (ВКТ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5.2 «Подготовка вибропреобразователя к работе и его установка» документа РФВТ.433642.001 РЭ Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

    ТУ 26.51.66-001-05215840-2018 Вибропреобразователи ВКТ. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью

    (ООО «Предприятие Вектор»)

    ИНН 7404068159

    Юридический адрес: 456208, Челябинская обл., г.о.

    ул. им. Н.А.Некрасова, д. 10, оф. 2

    Телефон: +7 (982) 438-44-86

    Web-сайт: www.vector-p.ru

    E-mail: zlat.vector@gmail.com

    «Предприятие

    Златоустовский, г.

    Вектор»

    Златоуст,

    Изготовитель

    Общество с ограниченной ответственностью (ООО «Предприятие Вектор»)
    ИНН 7404068159
    Юридический адрес: 456208, Челябинская обл., г.о.
    ул. им. Н.А.Некрасова, д. 10, оф. 2
    «Предприятие
    Златоустовский, г.
    Адрес места осуществления деятельности: 456228, Челябинская обл., г.
    Кооперативная ул., д. 57, помещ. 1
    Телефон: +7 (982) 438-44-86
    Web-сайт: www.vector-p.ru
    E-mail: zlat.vector@gmail.com
    Вектор»
    Златоуст,
    Златоуст,

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. м.о. Очаково-Матвеевское, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью
    (ООО «Предприятие Вектор»)
    ИНН 7404068159
    Юридический адрес: 456208, Челябинская обл., г.о.
    ул. им. Н.А.Некрасова, д. 10, оф. 2
    Телефон: +7 (982) 438-44-86
    Web-сайт: www.vector-p.ru
    E-mail: zlat.vector@gmail.com
    «Предприятие
    Златоустовский, г.
    Вектор»
    Златоуст,

    Принцип действия вибропреобразователей ВКТ основан на

    преобразовании механических колебаний датчика в сигнал, пропорциональный виброускорению, и дальнейшей обработке полученного сигнала схемой преобразования. В зависимости от исполнения вибропреобразователей ВКТ, сигнал с чувствительного элемента преобразуется в нормированный токовый выход от 4 до 20 мА, пропорциональный величине среднеквадратического значения (далее-СКЗ) (либо пиковому значению, размаху) виброскорости (виброускорения, виброперемещения).

    Конструктивно вибропреобразователи ВКТ состоят из герметичного корпуса, в котором расположен чувствительный элемент и схемы преобразования сигнала. Подключение вибропреобразователей ВКТ к внешним цепям осуществляется через разъем, находящийся на корпусе датчика.

    В зависимости от типа выходного сигнала вибропреобразователи ВКТ выпускаются в следующих исполнениях: ВКТ-10, ВКТ-11, ВКТ-12, ВКТ-20, ВКТ-21, ВКТ-22, ВКТ-30, ВКТ-31, ВКТ-32.

    Описание вибропреобразователей ВКТ представлено в таблице 1.

    Таблица 1 - Описание вибропреобразователей ВКТ

    Наименование

    Описание

    ВКТ-10

    выходная величина: СКЗ виброскорости, тип выходного сигнала: токовая петля 4-20 мА

    ВКТ-11

    выходная величина: пиковое значение (далее по тексту - ПИК) виброскорости, тип выходного сигнала: токовая петля 4-20 мА

    ВКТ-12

    выходная величина: размах виброскорости; тип выходного сигнала: токовая петля 4-20 мА

    ВКТ-20

    выходная величина:

    СКЗ виброускорения, тип выходного сигнала: токовая петля 4-20 мА

    таблицы 1

    Наименование

    Описание

    ВКТ-21

    выходная величина: ПИК виброускорения, тип выходного сигнала: токовая петля 4-20 мА

    ВКТ-22

    выходная величина: размах виброускорения;

    тип выходного сигнала: токовая петля 4-20 мА

    ВКТ-30

    выходная величина:

    СКЗ виброперемещения, тип выходного сигнала: токовая петля 4-20 мА

    ВКТ-31

    выходная величина:

    ПИК виброперемещения, тип выходного сигнала: токовая петля 4-20 мА

    ВКТ-32

    выходная величина:

    размах виброперемещения;

    тип выходного сигнала: токовая петля 4-20 мА

    Вибропреобразователи ВКТ имеют взрывозащищенное исполнение с маркировкой взрывозащиты 0Ex ia IIC Т6...Т4 Ga Х или 1Ex ia IIC T6_T4 Gb X, в зависимости от материала корпуса.

    Заводские номер в виде цифрового кода, наносятся на корпус вибропреобразователей ВКТ методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

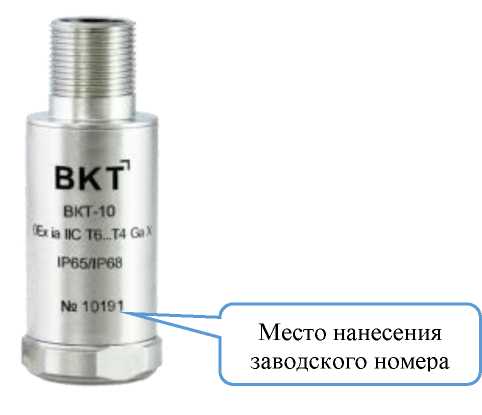

    Общий вид вибропреобразователей ВКТ представлен на рисунке 1. Пломбирование вибропреобразователей ВКТ не предусмотрено.

    Внешний вид. Вибропреобразователи (ВКТ), http://oei-analitika.ru

    Рисунок 1 - Общий вид вибропреобразователей ВКТ

    Программное обеспечение отсутствует.


    Таблица 9 - Комплектность

    Наименование

    Обозначение

    Количество

    Вибропреобразователь ВКТ

    Исполнение по заказу

    1 шт.

    Кабель

    По согласованию с заказчиком

    1 шт.

    Комплект монтажных частей

    По согласованию с заказчиком

    1 шт.

    Паспорт

    РФВТ.433642.001-ХХ ПС

    1 экз.

    Руководство по эксплуатации

    РФВТ.433642.001 РЭ

    1 экз.*

    *В бумажном или электронном виде


    Таблица 2 - Диапазон измерений СКЗ (ПИК, размах) виброскорости и номинальные значения коэффициентов преобразования на базовой частоте 80 Гц для вибропреобразователей ВКТ в исполнениях ВКТ-10, ВКТ-11, ВКТ-12

    Диапазон измерений виброскорости, мм^с'1

    Номинальное значение коэффициента преобразования, мА/(мм^с-1)

    от 0,1 до 10

    1,600

    от 0,1 до 12,7

    1,259

    от 0,1 до 20

    0,800

    от 0,1 до 25

    0,640

    от 0,1 до 25,4

    0,630

    от 0,1 до 30

    0,533

    от 0,1 до 40

    0,400

    от 0,1 до 50

    0,320

    от 0,1 до 50,8

    0,315

    от 0,1 до 100

    0,160

    Таблица 3 - Диапазон измерений СКЗ (ПИК, размах) виброускорения и номинальные значения коэффициентов преобразования на базовой частоте 80 Гц для вибропреобразователей ВКТ в исполнениях ВКТ-20, ВКТ-21, ВКТ-22

    Диапазон измерений виброускорения,

    -2

    м^с

    Номинальное значение коэффициента преобразования, мА/(м^с-2)

    от 0,1 до 10

    1,600

    от 0,1 до 12,7

    1,259

    от 0,1 до 20

    0,800

    от 0,1 до 25

    0,640

    от 0,1 до 25,4

    0,630

    от 0,1 до 30

    0,533

    от 0,1 до 40

    0,400

    от 0,1 до 50

    0,320

    от 0,1 до 50,8

    0,315

    от 0,1 до 100

    0,160

    Таблица 4 - Диапазон измерений СКЗ (ПИК, размах) виброперемещения и номинальные значения коэффициентов преобразования на базовой частоте 40 Гц для вибропреобразователей ВКТ в исполнениях ВКТ-30, ВКТ-31, ВКТ-32

    Диапазон измерений виброперемещения, мкм

    Номинальное значение коэффициента преобразования, мА/мкм

    от 10 до 100

    0,160

    от 10 до 125

    0,128

    от 25 до 250

    0,0640

    от 50 до 500

    0,0320

    Таблица 5 - Метрологические характеристики вибропреобразователей ВКТ в исполнениях ВКТ-10, ВКТ-11, ВКТ-12

    Наименование характеристики

    Значение

    ВКТ-10

    ВКТ-11

    ВКТ-12

    Диапазоны измерений СКЗ (ПИК, размах) виброскорости, мм-с-1

    таблица 2

    Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мА/(мм^с-1)

    таблица 2

    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц в диапазоне измерений от Sн* до 0,05^ Sr* и диапазоне рабочих температур, %

    ±15

    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц в диапазоне измерений св. 0,05 •Sb до Sb и диапазоне рабочих температур, %

    ±5

    Диапазоны рабочих частот, Гц

    от 2 до 1000 от 5 до 1000 от 10 до 1000

    Нелинейность амплитудной характеристики, %

    ±5

    Неравномерность АЧХ в диапазоне частот (Гц), %

    • - от 2Fн** до ^Fb**, не более

    • - менее 2Рн до Рн и более ^Fb до Fb, не более

    ±10 от -20 до +10

    Относительный коэффициент поперечного преобразования, %

    ±5

    * Sн - нижний предел диапазона измерений, Sb - верхний предел диапазона измерений **Рн - нижняя граница частотного диапазона, Fb - верхняя граница частотного диапазона

    Таблица 6 - Метрологические характеристики вибропреобразователей ВКТ в исполнениях ВКТ-20, ВКТ-21, ВКТ-22

    Наименование характеристики

    Значение

    ВКТ-20

    ВКТ-21

    ВКТ-22

    Диапазоны измерений СКЗ (ПИК, размах) виброускорения, м^с-2

    таблица 3

    Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мА/(м^с-2)

    таблица 3

    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц в диапазоне измерений от Sн до 0,05^ Sb и диапазоне рабочих температур, %

    ±15

    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц в диапазоне измерений св. 0,05^Sb* до Sb* и диапазоне рабочих температур, %

    ±5

    Продолжение таблицы 6

    Наименование характеристики

    Значение

    ВКТ-20

    ВКТ-21

    ВКТ-22

    Диапазоны рабочих частот, Гц

    от 2 до 1000 от 5 до 1000 от 10 до 1000

    Нелинейность амплитудной характеристики, %

    ±5

    Неравномерность АЧХ в диапазоне частот (Гц), %

    • - от 2Fн** до ^Fe**, не более

    • - менее 2Рн до Рн и более ^Fe до Fb, не более

    ±10 от -20 до +10

    Относительный коэффициент поперечного преобразования, %

    ±5

    * Sn - нижний предел диапазона измерений, Sb - верхний предел диапазона измерений **Рн - нижняя граница частотного диапазона, Fb - верхняя граница частотного диапазона

    Таблица 7 - Метрологические характеристики вибропреобразователей ВКТ в исполнениях ВКТ-30, ВКТ-31, ВКТ-32

    Наименование характеристики

    Значение

    ВКТ-30

    ВКТ-31

    ВКТ-32

    Диапазоны измерений СКЗ (ПИК, размах) виброперемещения, мкм

    таблица 4

    Номинальное значение коэффициента преобразования на базовой частоте 40 Гц, мА/мкм

    таблица 4

    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 40 Гц в диапазоне рабочих температур, %

    ±5

    Диапазоны рабочих частот, Гц

    от 10 до 500 от 10 до 1000

    Нелинейность амплитудной характеристики, %

    ±5

    Неравномерность АЧХ в диапазоне частот (Гц), %

    • - от 2Рн* до ^Рв*, не более

    • - менее 2Рн до Рн и более ^Fb до Fb, не более

    ±10 от -20 до +10

    Относительный коэффициент поперечного преобразования, %

    ±5

    * Рн - нижняя граница частотного диапазона, Fb - верхняя граница частотного диапазона

    Таблица 8 - Основные технические

    Наименование характеристики

    Значение

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +15 до +25

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -55 до +80

    Маркировка взрывозащиты

    0Ex ia IIC Т6...Т4 Са Х 1Ex ia IIC T6 T4 Gb X

    Масса, кг, не более

    0,2

    Габаритные размеры (диаметрхвысота), мм, не более

    26x75
