Номер по Госреестру СИ: 93112-24
93112-24 Лупы с подсветкой "АЛЬФА-НДТ"
(Обозначение отсутствует)
Назначение средства измерений:
Лупы с подсветкой «АЛЬФА-НДТ» (далее - лупы) предназначены для измерений длины на плоскости, а также визуального контроля дефектов на поверхностях различных изделий. Также применяются в других областях, где необходим визуальный контроль со средним увеличением.
Внешний вид.
Лупы с подсветкой "АЛЬФА-НДТ"
Рисунок № 1
Внешний вид.
Лупы с подсветкой "АЛЬФА-НДТ"
Рисунок № 2
Внешний вид.
Лупы с подсветкой "АЛЬФА-НДТ"
Рисунок № 3
Внешний вид.
Лупы с подсветкой "АЛЬФА-НДТ"
Рисунок № 4
Внешний вид.
Лупы с подсветкой "АЛЬФА-НДТ"
Рисунок № 5
Внешний вид.
Лупы с подсветкой "АЛЬФА-НДТ"
Рисунок № 6
Внешний вид.
Лупы с подсветкой "АЛЬФА-НДТ"
Рисунок № 7
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 04.09.2029
Номер записи - 194937
ID в реестре СИ - 1418805
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. ЛИ-3-10х, Лупа с подсветкой «АЛЬФА-НДТ» ЛИ-3-10х конфигурация линзы 1, Лупа с подсветкой «АЛЬФА-НДТ» ЛИ-1-10х, Лупа с подсветкой "АЛЬФА-НДТ" ЛИ-3-10х конфигурация линзы 3, Лупа с подсветкой "АЛЬФА-НДТ" ЛИ-3-10х конфигурация линзы 2, Лупа с подсветкой "АЛЬФА-НДТ" ЛИ-3-10х конфигурация линзы 1, Лупа с подсветкой "АЛЬФА-НДТ" ЛИ-2-10х, Лупа с подсветкой "АЛЬФА-НДТ" ЛИ-1-10х, ЛИ-3-10х, конфигурация 3, ЛИ-3-10х, конфигурация 2, ЛИ-3-10х, конфигурация 1, ЛИ-3-10х конфигурация линзы 1, ЛИ-3-10х конфигурация 1, ЛИ-3-10х конфигурации 3, ЛИ-3-10х , конфигурация 2, ЛИ-3-10х , конфигурация 1, ЛИ-3-10х, ЛИ-2-10х, ЛИ-1-10х, исплнение ЛИ-3-10×, конфигурация линзы 1,
Производитель
Изготовитель - Dongguan Wufan Optical-Electronic Technology Co., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 323
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 106
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Лупы с подсветкой "АЛЬФА-НДТ" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dongguan Wufan Optical-Electronic Technology Co., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93112-24 04.09.2029 |
Лупы с подсветкой "АЛЬФА-НДТ", Обозначение отсутствует Dongguan Wufan Optical-Electronic Technology Co., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Лупы с подсветкой "АЛЬФА-НДТ" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 137 | 5 | 136 | 1 | 0 | 137 | 136 | 1 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 9 | 4 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 166 | 165 | 1 | 0 | 166 | 165 | 1 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Лупы с подсветкой "АЛЬФА-НДТ" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Назначение и применение» документов «Паспорт. Лупа измерительная с подсветкой «АЛЬФА-НДТ» исполнение ЛИ-1-10х»; «Паспорт. Лупа измерительная с подсветкой «АЛЬФА-НДТ» исполнение ЛИ-2-10х»; «Паспорт. Лупа измерительная с подсветкой «АЛЬФА-НДТ» исполнение ЛИ-3-10х».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования»; Стандарт предприятия «Лупы с подсветкой «АЛЬФА-НДТ»».
ПравообладательDongguan Wufan Optical-Electronic Technology Co., LTD, Китай
Адрес: Tower E, Dongxing Industrial Park, Dongkeng Town, Dongguan City, Guangdong, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Линзы луп обеспечивают 10-ти кратное увеличение. Линзы луп изготовлены из стекла. Измерения осуществляются с помощью измерительной шкалы в поле зрения лупы. Измерений могут проводиться в дневном и искусственном свете.
Лупы изготавливаются в трёх исполнениях: ЛИ-1-10х, ЛИ-2-10х, ЛИ-3-10х, отличающихся количеством измерительных шкал, диапазоном измерительных шкал и погрешностью измерительных шкал.
Лупа исполнения ЛИ-1-10х изготавливается в корпусе из алюминия и имеет трехлинзовую оптическую систему с десятикратным увеличением. Измерительная линза лупы имеет стеклянную сетку, на которой нанесена одна линейная измерительная шкала. Лупа оснащена светодиодной и ультрафиолетовой подсветкой (по 5 светодиодов). Светодиоды располагаются между центральной (внутренней) и измерительной линзой лупы. Верхняя часть лупы (с просмотровой линзой) посажена на винтовую резьбу. Центральная часть лупы обрамляется резиновым ремешком, на котором расположена кнопка включения/выключения (а также переключения режимов) подсветки. С боковой стороны лупы на ремешке располагается разъём для зарядки типа Type-C (либо аналогичный разъем, для подзарядки).
Лупа исполнения ЛИ-2-10х изготавливается в корпусе из алюминия и имеет трехлинзовую оптическую систему с десятикратным увеличением. Измерительная линза лупы имеет стеклянную сетку, на которой нанесены пять измерительных шкал: линейная, угловая, квадратная, круглая и радиусная. Лупа оснащена светодиодной и ультрафиолетовой подсветкой (по 5 светодиодов). Светодиоды располагаются между центральной (внутренней) и измерительной линзой лупы. Верхняя часть лупы (с просмотровой линзой) посажена на винтовую резьбу. Центральная часть лупы обрамляется резиновым ремешком, на котором расположена кнопка включения/выключения (а также переключения режимов) подсветки. С боковой стороны лупы на ремешке располагается разъём для зарядки типа Type-C (либо аналогичный разъем, для подзарядки).
Лупа исполнения ЛИ-3-10х изготавливается в корпусе из алюминия и имеет трехлинзовую оптическую систему с десятикратным увеличением. Лупы данного исполнения имеют возможность установки сменных линз трёх конфигураций, отличающихся измерительными шкалами. Для этого в лупе предусмотрено фиксирующее кольцо, посаженное на винтовую резьбу со стороны измерительной линзы лупы. Часть лупы с фиксирующим кольцом (выполнена из пластика), так же, как и верхняя часть лупы с окуляром соединены с центральной частью при помощи винтовой резьбы. В верхней части лупы предусмотрена возможность регулировки фокусного расстояния. Лупа оснащена светодиодной подсветкой (8 светодиодов). Светодиоды располагаются между центральной и измерительной частями лупы. Там же расположены четыре батарейки типа LR-45, с боковой стороны располагается разъём для зарядки типа Type-C (либо аналогичный разъем, для подзарядки).
. На центральной части лупы расположена кнопка включения/выключения подсветки. Линза конфигурации 1 является основной, остальные конфигурации поставляются по заказу клиента.
Товарный знак наносится на паспорт луп типографским методом, на
корпус луп краской, методом лазерной маркировки или типографским методом. Цвет товарного знака может отличаться.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование луп не предусмотрено.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на фронтальную поверхность корпуса, под условным обозначением лупы краской или лазерной маркировкой в местах, указанных на рисунке 5.
Общий вид луп и измерительных линз приведен на рисунках 1-4.
Рисунок 1 - Общий вид луп исполнения ЛИ-1-10х и их измерительной линзы
Рисунок 2 - Общий вид луп исполнения ЛИ-2-10х и их измерительной линзы

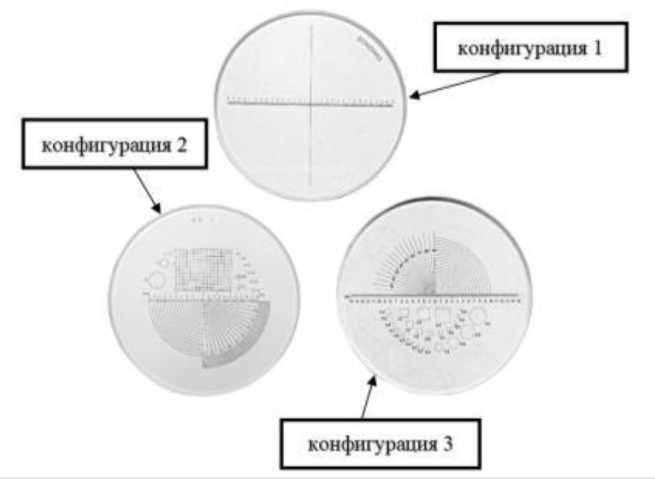

Рисунок 3 - Общий вид линз для исполнения луп ЛИ-3-10х

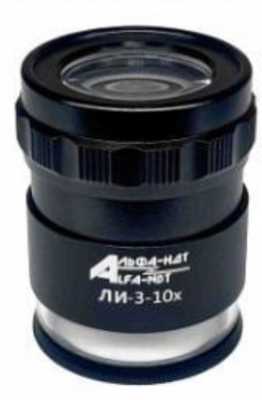

Рисунок 4 - Общий вид луп исполнения ЛИ-3-10х

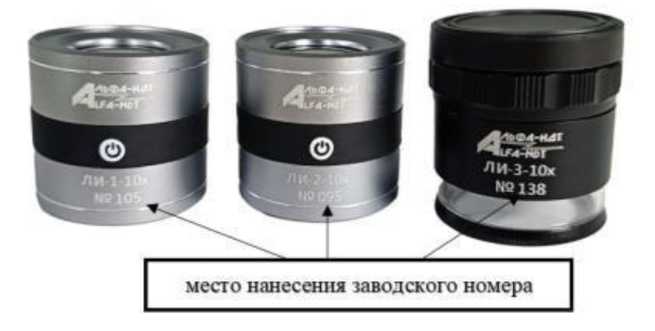

Рисунок 5 - Место нанесения заводского номера на лупы
Таблица 1 -
исполнения ЛИ-1-10х
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений измерительной линейной шкалы, мм |
от 0 до 12 |
|
Цена деления измерительной линейной шкалы, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений измерительной линейной шкалы, мм |
±0,02 |
|
Таблица 2 - Метрологические характеристики луп исполнения ЛИ-2-10х | |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений измерительной линейной шкалы, мм |
от 0 до 10 |
|
Цена деления измерительной линейной шкалы в зависимости от диапазона измерений, мм: от 0 до 1 мм включ. св. 1 до 5 мм включ. св. 5 мм |
0,05 0,1 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений измерительной линейной шкалы, мм |
±0,02 |
|
Диапазон измерений углов измерительной угловой шкалы |
от 0° до 90° |
|
Цена деления измерительной угловой шкалы в зависимости от диапазона измерений: от 0° до 80° включ. св. 80° до 90° |
5° 1° |
|
Пределы допускаемой абсолютной погрешности измерений углов измерительной угловой шкалы |
±0,1° |
|
Диапазон измерений стороны квадрата измерительной квадратной шкалы1), мм |
от 0,3 до 2,5 |
|
Пределы допускаемой абсолютной погрешности измерений стороны квадрата измерительной квадратной шкалы, мм |
±0,02 |
|
Диапазон измерений диаметра окружности измерительной круглой шкалы2), мм |
от 0,1 до 3,0 |
|
Пределы допускаемой абсолютной погрешности измерений диаметра окружности измерительной круглой шкалы, мм |
±0,02 |
|
Диапазон измерений радиусов измерительной радиусной шкалы, мм 3) |
от 0 до 10 |
|
Цена деления измерительной радиусной шкалы в зависимости от диапазона измерений, мм: от 0 до 1 мм включ. св. 1 до 10 мм |
0,1 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений радиусов измерительной радиусной шкалы, мм |
±0,02 |
-
1) Действительные значения стороны квадрата нанесены на линзе рядом с каждым квадратом измерительной квадратной шкалой;
-
2) Действительные значения диаметра окружности нанесены на линзе рядом с каждой окружностью измерительной круглой шкалы;
-
3) Действительные значения радиусов нанесены в местах пересечения дуг радиусной измерительной шкалы с линейной измерительной шкалой
|
Таблица 3 - Метрологические характеристики луп исполнения ЛИ - |
3-10Х конфигурация линзы 1 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений измерительной линейной шкалы, мм |
от 0 до 15 |
|
Цена деления измерительной линейной шкалы, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений измерительной линейной шкалы, мм |
±0,02 |
|
Таблица 4 - Метрологические характеристики луп исполнения ЛИ-3-10х конфигурация линзы 2 | |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений измерительной линейной шкалы, мм |
от 0 до 10 |
|
Цена деления измерительной линейной шкалы в зависимости от диапазона измерений, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений измерительной линейной шкалы, мм |
±0,02 |
|
Диапазон измерений углов измерительной угловой шкалы |
от 0° до 90° |
|
Цена деления измерительной угловой шкалы |
1° |
|
Пределы допускаемой абсолютной погрешности измерений углов измерительной угловой шкалы |
±0,1° |
|
Диапазон измерений стороны квадрата измерительной квадратной шкалы1), мм |
от 0,3 до 2,5 |
|
Пределы допускаемой абсолютной погрешности измерений стороны квадрата измерительной квадратной шкалы, мм |
±0,02 |
|
Диапазон измерений диаметра окружности измерительной круглой шкалы2), мм |
от 0,1 до 3,0 |
|
Пределы допускаемой абсолютной погрешности измерений диаметра окружности измерительной круглой шкалы, мм |
±0,02 |
|
Диапазон измерений радиусов измерительной радиусной шкалы3), мм |
от 0 до 10 |
|
Цена деления измерительной радиусной шкалы, мм |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерений радиусов измерительной радиусной шкалы, мм |
±0,02 |
-
1) Действительные значения стороны квадрата нанесены на линзе рядом с каждым квадратом измерительной квадратной шкалой;
-
2) Действительные значения диаметра окружности нанесены на линзе рядом с каждой окружностью измерительной круглой шкалы;
-
3) Действительные значения радиусов нанесены в местах пересечения дуг радиусной измерительной шкалы с линейной измерительной шкалой
Таблица 5 -
исполнения ЛИ-3-10х
линзы 3
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений измерительной линейной шкалы, мм |
от 0 до 15 |
|
Цена деления измерительной линейной шкалы, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений измерительной линейной шкалы, мм |
±0,02 |
|
Диапазон измерений измерительной угловой шкалы |
от 0° до 90° |
|
Цена деления измерительной угловой шкалы |
5° |
|
Пределы допускаемой абсолютной погрешности измерений углов измерительной угловой шкалы |
±0,1° |
|
Диапазон измерений стороны квадрата измерительной квадратной шкалы1), мм |
от 0,3 до 2,5 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности измерений стороны квадрата измерительной квадратной шкалы, мм |
±0,02 |
|
Диапазон измерений диаметра окружности измерительной круглой шкалы2), мм |
от 0,1 до 3,0 |
|
Пределы допускаемой абсолютной погрешности измерений диаметра окружности измерительной круглой шкалы, мм |
±0,02 |
|
Диапазон измерений радиусов измерительной радиусной шкалы, мм 3) |
от 0 до 10 |
|
Цена деления измерительной радиусной шкалы, мм |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерений радиусов измерительной радиусной шкалы, мм |
±0,02 |
| |
Таблица 6 - Основные технические
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры луп диаметрхвысота для исполнений, мм, не более: | |
|
ЛИ-1-10х, ЛИ-2-10х |
45x43 |
|
ЛИ-3-10х |
46x53 |
|
Масса луп для исполнений, кг, не более: | |
|
ЛИ-1-10х, ЛИ-2-10х |
0,07 |
|
ЛИ-3-10х |
0,17 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +1 до +40 |
|
- относительная влажность, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Срок службы, лет, не менее |
10 |
