Принцип работы расходомера основан на методе «площадь-скорость», по заполнения измерительного створа.

Метод «площадь-скорость» подразумевает выполнение независимых измерений скорости и площади поперечного сечения потока. При постоянной форме поперечного водовода определение площади сечения потока производится методом измерения глубины и вводом исходных данных о форме и размерах поперечного сечения водовода.

Для измерения скорости потока используются погружные ультразвуковые (ПК-04, ПК-05, ПС-03) и бесконтактные радарные (ПК-01, ПК-02, ПС-01) первичные преобразователи скорости, работающие на эффекте Доплера.

Для измерения глубины используются погружные и бесконтактные первичные преобразователи.

Погружные ультразвуковые (ПК-04) первичные преобразователи глубины определяют расстояние от излучающей поверхности до границы раздела сред, по времени прохождения сигнала, отраженного от границы раздела сред.

Бесконтактные радарные (ПК-01, ПК-02, ПГ-01, ПГ-02) первичные преобразователи глубины использует метод непрерывного частотно-модулированного излучения (FMCW) для определения расстояния от излучателя до поверхности.

Погружные гидростатические (ПК-04, ПК-05, ПГ-06) первичные преобразователи глубины определяют гидростатическое давление среды на чувствительную мембрану первичного преобразователя. Для компенсации атмосферного давления на мембрану с обратной стороны мембраны подается атмосферное давление через тонкую трубку внутри кабеля (вентилируемый кабель).

Модели первичных преобразователей (ПК-01, ПК-02, ПК-04, ПК-05) являются комбинированными и имеют в своем составе первичный преобразователь скорости и первичные преобразователи глубины, объединенные в единый корпус.

Расходомер состоит из следующих составных частей:

• - вторичный измерительный преобразователь (ВПИ);

• - вторичный промежуточный преобразователь (ВПП);

• - комплект первичных преобразователей с кабелями (ПП).

Вторичный измерительный преобразователь управляет измерительным процессом, обрабатывает сигналы первичного преобразователя, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера-счетчика параметров, результатов измерений и их вывод на полноцветный сенсорный экран.

Расходомер-счетчик выпускается в трех исполнениях в зависимости от типа вторичного измерительного преобразователя: исполнение Ц, исполнение П, исполнение Н.

Исполнение Ц

Исполнение П

Исполнение Н

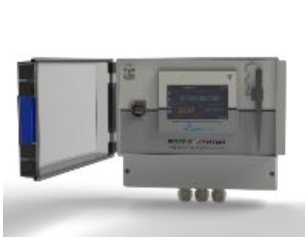

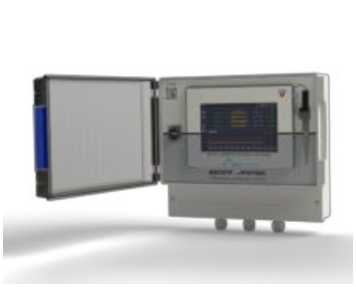

Рисунок 1 - Вторичные измерительные преобразователи различных исполнений

Вторичный измерительный преобразователь исполнения Ц имеет в базовой комплектации только цифровые интерфейсы (RS485, Ethernet) для взаимодействия с контроллерами и верхним уровнем системы АСУ и может иметь только один комплект ПП, установленный на одном створе измерений (водоводе).

Вторичный измерительный преобразователь исполнения П может иметь от одного до четырех комплектов ПП, установленных на одном, двух, трех или четырех различных створах измерений (водоводах) и дополнительно оснащен аналоговыми и/или импульсными выходами для передачи текущих значений объемного расхода и объема с каждого из четырех створов измерений.

Вторичный измерительный преобразователь исполнения Н предназначен для организации кратко- и среднесрочных временных измерений с сетевым электропитанием, а также от встроенных или внешних аккумуляторных батарей. Может иметь от одного до четырех комплектов ПП, установленных на одном, двух, трех или четырех различных створах измерений (водоводах).

Лист № 3

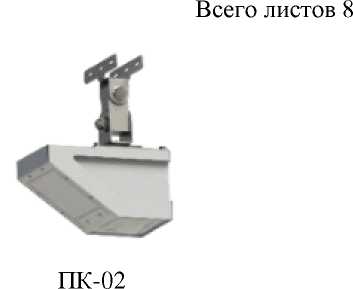

Первичные комбинированные бесконтактные преобразователи скорости и глубины

ПК-04

ПК-05

Первичные комбинированные погружные преобразователи скорости и глубины

ПГ-01

ПГ-02

Первичные бесконтактные радарные преобразователи глубины

Первичные погружные гидростатические преобразователи глубины

ПС-01

ПС-03

Рисунок 2 - Первичные измерительные преобразователи

Шифр обозначения расходомера-счетчика в заказной спецификации

ВПИ.А.Б.ВГДЕ.ППЖ.ЗЗ

Где

А - исполнение (Ц - цифровой, П - промышленный, Н - переносной);

Б - тип электропитания (1 - 220В, 2 - 24В, 3-автономное от встроенной батареи);

В - (1/0) интерфейсный модуль аналогового выхода;

Г - (1/0) интерфейсный модуль аналогового входа;

Д - (1/0) интерфейсный модуль импульсного выхода;

Е - (1/0) интерфейсный модуль беспроводной связи 4G;

Ж - тип первичного преобразователя (К - комбинированный, Г - глубины, С -скорости);

ЗЗ - исполнение первичного преобразователя.

При наличии в поставке больше одного первичного преобразователя через точку указываются аналогично остальные первичные преобразователи, поставляемые с данным расходомером.

Место пломбирования вторичного блока расходомера-счетчика находится на крышке с правой стороны.

Вид шильдика с заводским номером представлен на рисунке 3. Заводской номер в цифровом формате, однозначно идентифицирующий каждый экземпляр расходомера-счетчика, присваивается по номеру вторичного измерительного преобразователя, и наносится на металлическом шильдике методом сублимации.

расходомер * счетчик

ВТРВЛИ,П.1 22080030 "220е, 50 Гц

20 03 2024

Сделано а Pocoih

ООО НН* "Волгам. 127550 Моема

V* большем           кеа. А А4<2

«7(4991976 49 49. «H«w.V0|(alt(Lru 1Эм?Г

Рисунок 3 - Внешний вид шильдика первичного и вторичного преобразователей

Таблица 4 - Комплектность расходомеров

Метрологические характеристики расходомеров-счетчиков перечислены в таблице 2, технические характеристики в таблице 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Пределы допускаемой относительной погрешности измерений

объемного расхода и объема жидкости при безнапорном режиме

течения по методике «площадь-скорость», %_________________

Пределы допускаемой относительной погрешности измерений

объемного расхода и объема жидкости при полном заполнении

измерительного створа, %__________________________________

• ¹⁾ - максимальное значение, конкретное значение указывается в паспорте расходомера-счетчика;

• ²⁾ - S - площадь поперечного сечения потока, м²

Vмин - минимальная измеряемая скорость потока, м/с

Vмакс - максимальная измеряемая скорость потока, м/с

• ³⁾ - 5с - пределы допускаемой относительной погрешности при измерении скорости потока, %

5s - пределы допускаемой относительной погрешности при измерении площади сечения потока S, %

для канала прямоугольного сечения:

где

Лн - пределы допускаемой абсолютной погрешности при измерении уровня жидкости, мм;

Нв - верхний предел диапазона измерений датчика уровня, мм;

Н - измеренное значение уровня, мм.

для канала произвольного сечения - определяется в соответствии с «Расходомер-счетчик Волга-Тритон. Руководство по эксплуатации ТРЕЛ.407252.001РЭ»

Таблица 3 - Основные технические характеристики
