Номер по Госреестру СИ: 93088-24
93088-24 Калибраторы давления пневматические
(СТЭМИКС)
Назначение средства измерений:
Калибраторы давления пневматические СТЭМИКС (далее по тексту - калибраторы) предназначены для воспроизведения единицы давления при поверке и калибровке средств измерений давления.
Калибраторы могут применяться в качестве рабочих эталонов 1-го, 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653.
Внешний вид.
Калибраторы давления пневматические
Рисунок № 1
Внешний вид.
Калибраторы давления пневматические
Рисунок № 2
Внешний вид.
Калибраторы давления пневматические
Рисунок № 3
Внешний вид.
Калибраторы давления пневматические
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 30.08.2029
Номер записи - 194894
ID в реестре СИ - 1418689
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-Производственное объединение "Сектор" (ООО НПО "Сектор")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Калибраторы давления пневматические (СТЭМИКС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-Производственное объединение "Сектор" (ООО НПО "Сектор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93088-24 30.08.2029 |
Калибраторы давления пневматические, СТЭМИКС Общество с ограниченной ответственностью Научно-Производственное объединение "Сектор" (ООО НПО "Сектор") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Калибраторы давления пневматические (СТЭМИКС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Калибраторы давления пневматические (СТЭМИКС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом, а также фотохимическим или механическим способом на табличку, прикрепленную к калибратору.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 руководства по эксплуатации «Калибраторы давления пневматические СТЭМИКС».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-007-21511288-2022 Калибраторы давления пневматические СТЭМИКС. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-Производственное объединение
«Сектор» (ООО НПО «Сектор») ИНН 7449111238
Юридический адрес: 454080, обл. Челябинская, Г.О. Челябинский, г. Челябинск, вн.р-н Центральный, г. Челябинск, ул. Клары Цеткин, д. 11, помещ. 5
Изготовитель
Общество с ограниченной ответственностью Научно-Производственное объединение«Сектор» (ООО НПО «Сектор») ИНН 7449111238
Адрес: 454080, обл. Челябинская, Г.О. Челябинский, г. Челябинск, вн.р-н Центральный, г. Челябинск, ул. Клары Цеткин, д. 11, помещ. 5
Телефон: +7(351) 277-76-79
Факс: +7(351) 211-54-55
E-mail: info@nposector.ru; nposector@gmail.com.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru
Web-сайт: 74.csmrst.ru
Принцип действия калибраторов основан на динамическом взаимодействии неуплотненного поршня и потока газа, вытекающего из сопла, при котором происходит уравновешивание силы, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
Основным элементом калибратора является преобразователь силы в давление, состоящий из сопла, установленного на задатчик избыточного давления, и поршня. Поршень устанавливается в сопло задатчика. На поршень надевается грузоприемное устройство (в дальнейшем навеска), на которое навешиваются грузы. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.
При смене навесок и грузов автоматически изменяется выходное давление калибраторов пропорционально изменившемуся совместному весу.
В состав калибратора входят: задатчик избыточного давления, укладка с поршнем и навесками, набор грузов.
Калибраторы выполнены в виде настольного прибора. Поршень, навески и грузы накладываются вручную.
Калибраторы имеют модификации в зависимости от значения верхнего и нижнего пределов основного диапазона воспроизводимого избыточного давления и класса точности.
Структура обозначения модификаций калибраторов:
СТЭМИКС-Х1-Х2-Х3,
где Х1 - значение верхнего предела основного диапазона воспроизводимого избыточного давления;
Х2 - значение нижнего предела основного диапазона воспроизводимого избыточного давления;
Х3 - класс точности.
Пломбирование калибраторов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Внешний вид калибраторов представлен на рисунках 1 и 2.
Заводской номер наносится на табличку калибратора методом гравировки и/или специальной наклейки, в виде цифрового кода. Место нанесения заводского номера представлен на рисунках 1 и 3.
Место нанесения знака утверждения типа представлено на рисунке 3.
(фотографии носят ознакомительный характер, изготовитель оставляет за собой право менять цветовую гамму изделия)

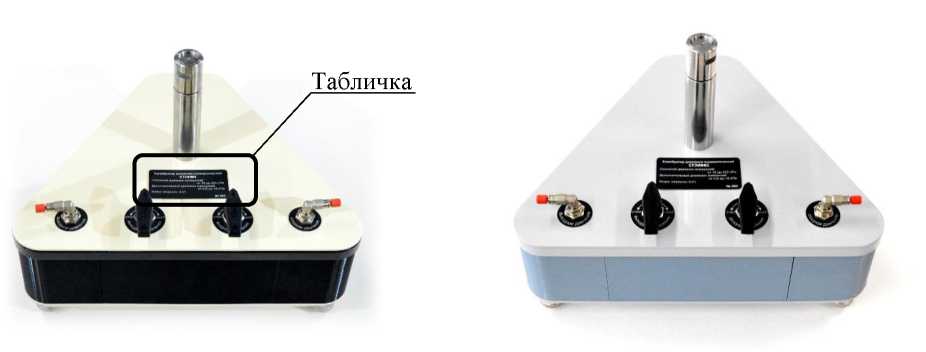

Рисунок 1 - Калибратор давления пневматический СТЭМИКС (без набора грузов)
(фотографии носят ознакомительный характер,
изготовитель оставляет за собой право менять
цветовую гамму изделия)

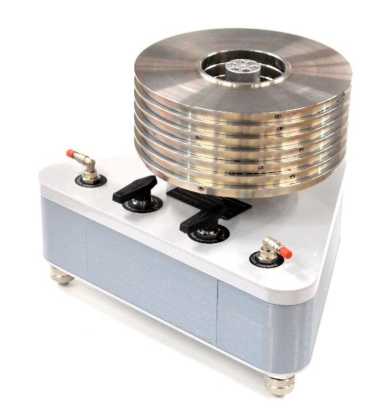

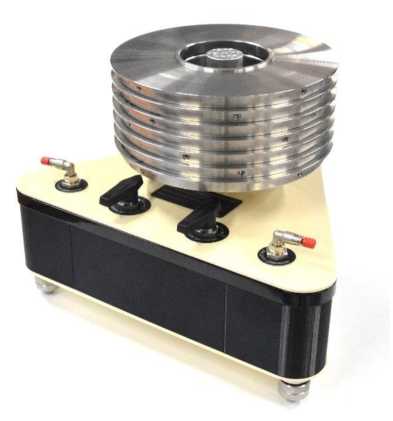

Рисунок 2 - Калибратор давления пневматический СТЭМИКС (с набором грузов)
Знак утверждения
кПа
Заводской номер
Рисунок 3 - Табличка калибратора давления пневматического СТЭМИКС с местом нанесения заводского номера и знака утверждения типа
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Задатчик давления |
С-2100.000.00 |
1 |
|
Набор грузов |
С-2100.700.00 |
1(1) |
|
Укладка: поршень, навеска №1 с подгоночным грузом номиналом 600 Па(2) навеска №2 с подгоночным грузом номиналом 2,5 кПа(2) навеска №3 с подгоночным грузом номиналом 10,0 кПа(2) |
С-2100.800.00 |
1 |
|
Уровень накладной |
С-2100.910.00 |
1 |
|
Приспособление для проверки герметичности |
С-2100.920.00 |
1 |
|
Комплект запасных частей и принадлежностей |
- |
1 |
|
Паспорт |
С-2100.000.00 ПС |
1 |
|
Руководство по эксплуатации |
С-2100.000.00 РЭ |
1 |
|
Методика поверки |
- |
1 |
|
Таблица масс грузов |
- |
1 |
|
Примечания
| ||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Верхний предел основного диапазона воспроизводимого избыточного давления(1), кПа (2) |
от 250 до 630 |
|
Нижний предел основного диапазона воспроизводимого избыточного давления(1), кПа (2) |
от 10 до 40 |
|
Нижний предел воспроизводимого избыточного давления, кПа |
0,6 |
|
Пределы допускаемой относительной погрешности в основном диапазоне воспроизведения единицы давления (погрешность нормируется в процентах от воспроизводимой величины), %: - класс точности 0,01 |
±0,01 |
|
- класс точности 0,02 |
+0,02 |
|
- класс точности 0,05 |
±0,05 |
|
Пределы допускаемой абсолютной погрешности в дополнительном диапазоне воспроизведения единицы давления (3), Па: - класс точности 0,01 |
+5 |
|
- класс точности 0,02 |
±10 |
|
- класс точности 0,05 |
±15 |
|
Примечания (1) Определяется при заказе; | |
|
(2) По желанию заказчика может быть изготовлен комплект грузов для обеспечения поверки | |
|
средств измерений в других единицах измерений давления, допущенных к применению в | |
|
Российской Федерации; | |
|
(3) Дополнительный диапазон - это диапазон между нижним пределом основного диапазона воспроизводимого избыточного давления и нижним пределом воспроизводимого избыточного | |
|
давления. | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочая среда |
Сжатый воздух класса загрязненности 1 по ГОСТ 17433-80 или азот газообразный по ГОСТ 9293-74 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
265x340x260 |
|
Масса (без грузов), кг, не более |
6 |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
8 |
|
Условия эксплуатации:
|
от +15 до +30 80 от 84 до 106,7 не допускаются |
