Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, создаваемых при помощи насосных агрегатов (не входят в состав установки передвижного исполнения), системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.

Установки состоят из средств измерений массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, температуры и давления жидкости, насосных агрегатов (не входят в состав установки передвижного исполнения), системы регулирования расхода жидкости, трубной обвязки с одним или несколькими измерительными участками, запорно-регулирующей арматурой, автоматизированной системой измерений, управления и контроля. Опционально в состав установок могут включаться: система хранения и подготовки жидкости, система создания и стабилизации расхода жидкости, система стабилизации температуры жидкости, системы дополнительной деаэрации и фильтрации жидкости, дополнительные средства измерений температуры жидкости, дополнительные средства измерений давления жидкости, средства измерений плотности жидкости, средства измерений вязкости жидкости, средства измерений уровня жидкости, средства измерений параметров окружающей среды.

В качестве средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости в составе установок применяются весовые устройства производства ООО «ПФ «Гидродинамика», преобразователи расхода вихревые ТИРЭС (рег.№ 29826-10), преобразователи расхода турбинные ТПР1_ТПР20, ТПР1В_ТПР20В (рег.№ 8326-04), преобразователи расхода турбинные геликоидные ТПРГ (рег.№ 23153-14), преобразователи расхода турбинные геликоидные ТПРГ2 (рег.№ 50008-12), расходомеры массовые DMF (рег.№ 89827-23), расходомеры массовые TM-R, TMU-R и HPC-R (рег.№ 80841-21), расходомеры массовые Promass (модификации Promass 300 Promass 500) (рег.№ 68358-17), расходомеры массовые Promass (рег.№ 15201-07, 15201-11, 86234-22), расходомеры массовые TMU (рег.№ 43908-10), Расходомеры массовые TM-R, TME-R, TMU-R (рег.№ 57785-14), расходомеры массовые кориолисовые FCM2000 (рег.№ 14826-08), расходомеры турбинные PTF, PNF (рег.№ 14616-95), расходомеры электромагнитные 87 (рег.№ 85146-22), расходомеры электромагнитные ИЗМЕРКОН EM (рег.№ 91589-24), расходомеры электромагнитные SUP-LDG-DL (рег.№ 91285-24), расходомеры электромагнитные Метран-370М (рег.№ 90227-23), расходомеры электромагнитные NovaMAG (рег.№ 84826-22), расходомеры электромагнитные NovaMAG Pro (рег.№ 91184-24), расходомеры электромагнитные Promag (мод. Promag 300, Promag 500) (рег.№ 67922-17), расходомеры электромагнитные Promag (рег.№ 14589-07, 14589-09, 14589-14, 86613-22), расходомеры электромагнитные 8700 (рег.№ 14660-12), расходомеры электромагнитные ISOMAG (рег.№ 59917-15), расходомеры электромагнитные KFL-DC (рег.№ 75355-19), расходомеры электромагнитные TIDALFLUX 4300 (рег.№ 51335-12), расходомеры электромагнитные TIDALFLUX 2300 F (рег.№ 56455-14), расходомеры электромагнитные Promag (мод. Promag 100, Promag 200, Promag 400, Promag 800) (рег.№ 61467-15), расходомеры электромагнитные (интеллектуальные) MGG (рег.№ 76687-19), расходомеры электромагнитные с конвертерами сигналов OPTIFLUX 1000/ 2000/ 4000/ 5000/ 6000/ 7000 (расходомеры) IFC 010/ 040/ 050/ 100/ 300 (конвертеры) (рег.№ 40075-13), расходомеры-счетчики массовые FCM2000 (мод. MC2 и MS2) (рег.№ 41984-09), расходомеры-счетчики массовые OPTIMASS (рег.№ 50998-12, 78635-20), расходомеры-счетчики массовые OPTIMASS x400 (рег.№ 53804-13), расходомеры-счетчики массовые SITRANS F C (рег.№ 52346-12), расходомеры-счетчики массовые FCB/FCH (рег.№ 69170-17), расходомеры-счетчики массовые кориолисовые ROTAMASS модели RC (рег.№ 75394-19), расходомеры-счетчики турбинные РСТ-5 (рег.№ 65345-16), расходомеры-счетчики электромагнитные FM10 (рег.№ 91427-24), расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster 600 (рег.№ 81816-21), расходомеры-счетчики электромагнитные ВЗЛЕТ СК (рег.№ 72202-18), расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М (рег.№ 85267-22), расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР (рег.№ 86321-22), расходомеры-счетчики 74824-19), расходомеры-счетчики

FSM4000 (рег.№ 71094-18, 81934-21),   расходомеры-счетчики Сапфир (рег.№ 65072-16), установки трубопоршневые НАФТА-ПРУВЕР-300 (рег.№ 75763-19), установки трубопоршневые НАФТА-ПРУВЕР-100 (рег.№ 78881-20), установки трубопоршневые Сапфир (рег.№ 15355-96, 15355-01), установки трубопоршневые ТПУ Сапфир-М НГИ (рег.№ 67690-17), установки трубопоршневые поверочные Сапфир-М НГИ-400 (рег.№ 88293-23), установки трубопоршневые поверочные ТПУ Сапфир-Вектор (-350) (рег.№ 68998-17, 70652-18), установки трубопоршневые поверочные стационарные ОЗНА-Прувер С-0,05 мод. 100, 280, 500, 1100 (рег.№ 31455-06), трубопоршневые поверочные установки производства ООО «ПФ «Гидродинамика», мерники металлические образцовые 1-го разряда М1р-2, М1р-5, М1р-10, М1р-20, М1р-50, М1р-100, М1р-200, М1р-500, М1р-1000 (рег.№ 5189-02), мерники металлические технические М (рег.№ 75617-19), мерники металлические технические МТ (рег.№ 27955-04, 46033-10, 57823-14), мерники металлические эталонные 1-го разряда J (рег.№ 44080-10), мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (рег.№ 20835-05), мерники производства ООО «ПФ «Гидродинамика».

В качестве средств измерений температуры жидкости в составе установок применяются термопреобразователи сопротивления, термометры и датчики температуры утвержденного типа с абсолютной погрешностью измерений не более ±2 °С.

В качестве средств измерений давления жидкости в составе установок применяются преобразователи давления, датчики давления утвержденного типа с относительной погрешностью измерения не более ±2,5, манометры утвержденного типа с классом точности не более 2,5.

В качестве средства измерений плотности жидкости в составе установок применяются плотномеры и/или ареометры утвержденного типа с абсолютной погрешностью не более ±50 кг/м³.

В качестве средства измерений вязкости жидкости в составе установок применяются вискозиметры утвержденного типа с абсолютной погрешностью измерения не более ±5 сСт.

В качестве средства измерений уровня жидкости в составе установок применяются уровнемеры, системы измерения уровня, датчики уровня, указатели уровня, сигнализаторы уровня, ограничители уровня, линейки, рулетки утвержденного типа с абсолютной погрешностью измерения не более ±5 мм.

В качестве средства измерений параметров окружающей среды в составе установок применятся средства измерений утвержденного типа с абсолютной погрешностью измерений: температуры не более ±0,5°С, влажности не более ±3 %, атмосферного давления не более ±0,5 кПа.

Поверяемое средство измерений устанавливается в измерительный участок трубной обвязки установки. Жидкость посредством насосных агрегатов и системы регулирования расхода жидкости из системы хранения и подготовки жидкости (при ее наличии) подается в измерительный участок установки и проходит через поверяемое средство измерений. Далее, в зависимости от метода измерений, жидкость направляется через расходомеры установки (при их наличии) и/или трубопоршневую установку (далее - ТПУ) (при ее наличии), и/или через устройство переключения потока на весовое устройство (при его наличии), и/или мерник (при его наличии). Измерительный участок установки может находиться до или после расходомеров, весовых устройств, мерников, ТПУ установки. Автоматизированная система измерений, управления и контроля управляет работой установки, собирает и обрабатывает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

Установки имеют различные модификации, отличающиеся составом средств измерений, верхними границами диапазонов воспроизводимых расходов, исполнениями.

Модификация установок обозначается следующим образом: В-a / Р-b / М-c / T-d / ИР.

При наличии в составе установки весового устройства в группе «В-а» вместо литеры «а» указывается наибольший воспроизводимый расход при измерении по ВУ, м³/ч. При отсутствии в составе установки весового устройства группа, включая знак «/», исключается.

При наличии в составе установки расходомера (счетчика) жидкости в группе «Р-b» вместо литеры «b» указывается наибольший воспроизводимый расход при измерении по расходомеру (счетчику) жидкости, м³/ч. При отсутствии в составе установки расходомера (счетчика) жидкости группа, включая знак «/», исключается.

При наличии в составе установки мерника в группе «М-c» вместо литеры «c» указывается наибольший воспроизводимый расход при измерении по мернику, м³/ч. При отсутствии в составе установки мерника группа, включая знак «/», исключается.

При наличии в составе установки трубопоршневой установки в группе «Т-d» вместо литеры «d» указывается наибольший воспроизводимый расход при измерении по трубопоршневой установке, м³/ч. При отсутствии в составе установки трубопоршневой установки группа, включая знак «/», исключается.

В группе «И» указывается исполнение установки. При стационарном исполнении указывается литера «С», при передвижном исполнении указывается литера «П».

В группе «Р» указывается тип рабочей среды. Для установок, в которых в качестве рабочей среды применяют воду, указывается литера «В». Для установок, в которых в качестве рабочей среды применяют другие жидкости кроме воды, указывается литера «Н». Для установок, в которых в качестве рабочей среды применяют воду и другие жидкости кроме воды, указываются литеры «ВН».

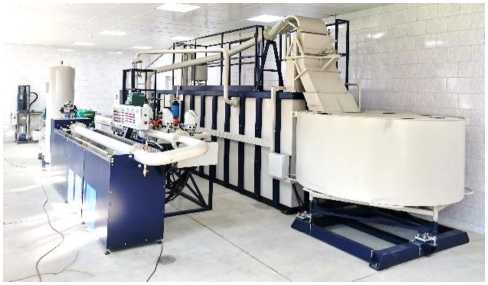

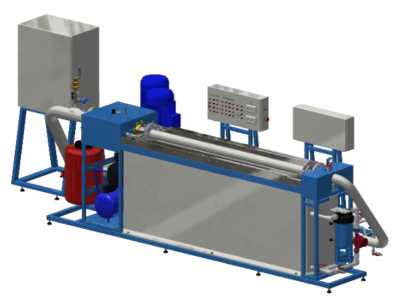

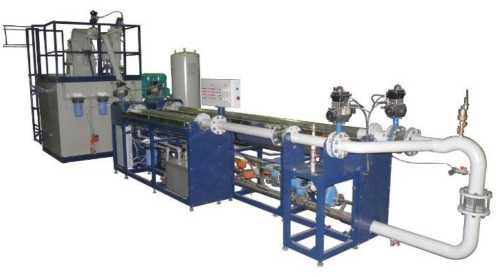

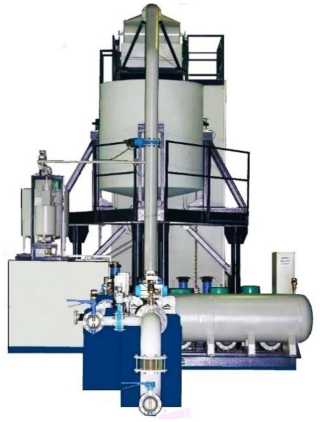

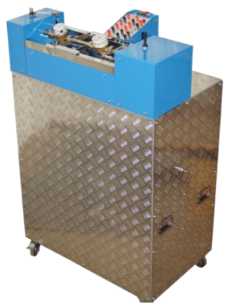

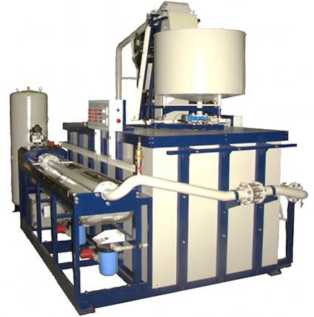

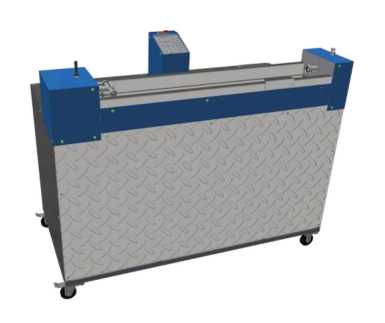

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.

наклейки или давлением на свинцовые (пластмассовые) пломбы и/или специальную мастику, которыми пломбируются фланцевые соединения расходомеров (при их наличии) и/или ТПУ (при ее наличии), а также при наличии мерников места их крепления к основанию (общей раме) установки (в соответствии с руководством по эксплуатации на установку).

При применении в составе установки средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости утвержденного типа без действующих положительный сведений, включенных в Федеральный информационный фонд по обеспечению единства измерений - дополнительно пломбируются данные средства измерений в соответствии с их описанием типа.

При применении в составе установки средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости производства ООО «ПФ «Гидродинамика» (не утвержденного типа) - дополнительно в соответствии с руководством по эксплуатации на установку, в состав которой входят данные средства измерений, пломбируются (при наличии): шкала и/или уровнемерная трубка, и/или накидная гайка смотрового глазка (диоптра) сливного трубопровода, и/или сливной кран (клапан трубопровода) нижнего донного налива, и/или места крепления компенсатора вместимости мерника и/или отверстия завернутых винтов крепления детекторов положения шарового поршня, и/или через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах измерительного участка ТПУ.

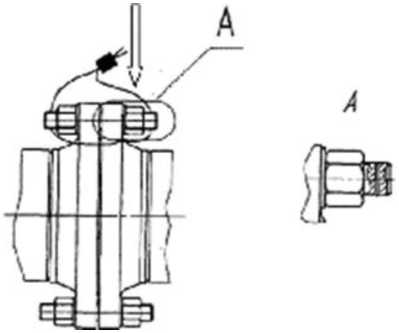

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на доступном для просмотра месте установки электрохимическим, лазерным или механическим способом.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Заводской номер:

Дото выпуска:

Сделано в РФ. Изготовитель: ООО "ПФ "Гидродинамика"

Телефон: +7 [8332] 255-516. Сайт: шшш.gidrodinomiko.com

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Таблица 4 - Комплектность

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические
