Наименование изделия или документа

Обозначение

Количество

Манометр показывающий

согласно заказу

1 шт.

Mанометры показывающие Shelf. Паспорт

-

1 экз.

Модификация

Диаметр шкалы, мм

Диапазон измерений ^{1) 2)}

Пределы³⁾ допускаемой основной погрешности, приведенной к

диапазону измерений (у), %

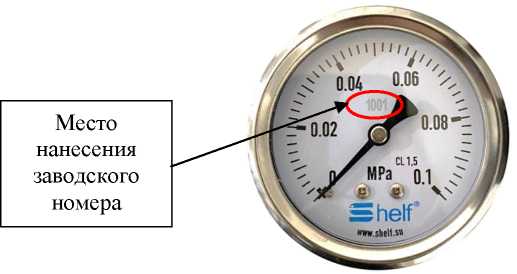

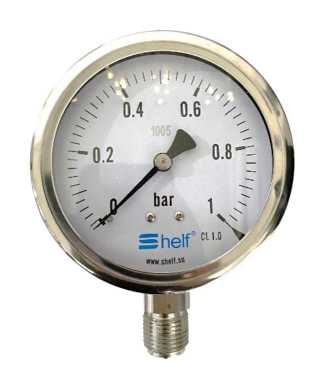

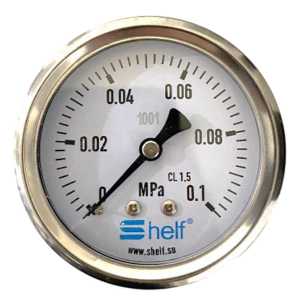

Shelf МП

63

от 0 до 0,1 МПа; от 0 до 0,16 МПа; от 0 до 0,25 МПа; от 0 до 0,4 МПа от 0 до 0,6 МПа; от 0 до 1,0 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа;

от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа

±1,5

100; 160

±1,0

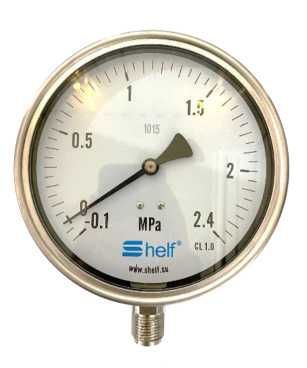

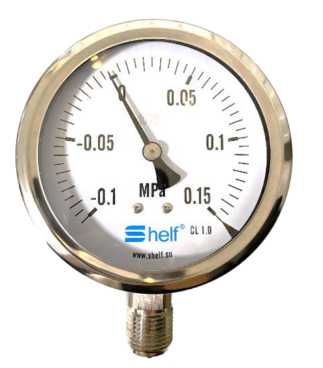

Shelf МВП

100; 160

от -0,1 до 0,15 МПа; от -0,1 до 0,3 МПа; от -0,1 до 0,5 МПа; от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа

±1,0

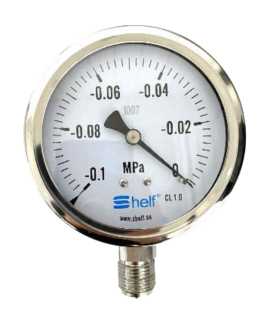

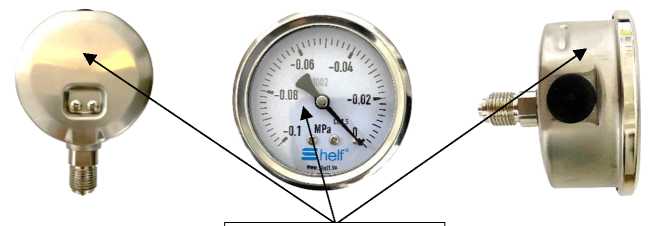

Shelf ВП

63

от -0,1 до 0 МПа

±1,5

100; 160

±1,0

Примечания: 1 - Указаны ряды значений характеристики. Конкретные значения диапазона измерений из приведенных рядов указываются в паспорте средства измерений.

2 - Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации, а для приборов, поставляемых на экспорт, также с другими единицами измерений по запросу заказчика.

3) - Указывается в паспорте средства измерений и на шкале манометров в виде абсолютного значения c индексом CL.

Наименование характеристики

Значение

характеристики

Вариация, %, не более

Iy|*

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности   манометров,   вызванной   отклонением температуры

окружающего воздуха от нормальных условий, в диапазоне рабочих температур на каждые 10 °С, %, не более

±0,5

Нормальные условия эксплуатации:

• - температура окружающей среды, °С:

• - для манометров с диаметром шкалы 63 мм

• - для манометров с диаметром шкалы 100 и 160 мм

• - относительная влажность окружающего воздуха при +35 °С, %

• - атмосферное давление, кПа

от +15 до +25 от +8 до +22 от 30 до 80 от 86 до 107

* Вариация показаний манометров не более абсолютного значения пределов допускаемой основной погрешности, приведенной к диапазону измерений.

Наименование характеристики

Значение

характеристики

Температура измеряемой среды, °С:

от -60 до +120

Диапазон рабочих температур окружающего воздуха, °С:

• - для манометров без заполнения демпфирующей жидкостью

• - для манометров, заполненных силиконом

• - для манометров, заполненных глицерином

от -60 до +70 от -60 до +60 от -45 до +60

Присоединение, штуцер с наружной резьбой *

М12х1,5;

М20х1,5;

О%; G^

Габаритные размеры (Д х Ш х В), без фланца, мм, не более

• - для манометров с диаметром шкалы 63 мм с радиальным штуцером

• - для манометров с диаметром шкалы 63 мм с торцевым штуцером

• - для манометров с диаметром шкалы 100 мм с радиальным штуцером

• - для манометров с диаметром шкалы 100 мм с торцевым штуцером

• - для манометров с диаметром шкалы 160 мм с радиальным штуцером

• - для манометров с диаметром шкалы 160 мм с торцевым штуцером

70 х 60 х 125

70 х 60 х 70

110 х 50 х 145

110 х 90 х 110

155 х 55 х 190

155 х 96 х 155

Габаритные размеры (Д х Ш х В), с фланцем, мм, не более

• - для манометров с диаметром шкалы 63 мм с радиальным штуцером

• - для манометров с диаметром шкалы 63 мм с торцевым штуцером

• - для манометров с диаметром шкалы 100 мм с радиальным штуцером

• - для манометров с диаметром шкалы 100 мм с торцевым штуцером

• - для манометров с диаметром шкалы 160 мм с радиальным штуцером

• - для манометров с диаметром шкалы 160 мм с торцевым штуцером

100 х 60 х 140

100 х 60 х 100

140 х 50 х 160

140 х 90 х 140

195 х 55 х 215

195 х 96 х 195

Наименование характеристики

Значение

характеристики

Масса, кг, не более

- манометров с диаметром шкалы 63 мм

0,3

- манометров с диаметром шкалы 100 мм

0,9

- манометров с диаметром шкалы 160 мм

1,7

* Для манометров с диаметром шкалы 63 мм по заказу М12х1,5 или G%; для манометров с диаметром шкалы 100 и 160 мм по заказу М20х1,5 или G%.
