Номер по Госреестру СИ: 93042-24
93042-24 Уровнемеры магнитные поплавковые
(UHZ56000)
Назначение средства измерений:
Уровнемеры магнитные поплавковые UHZ56000 (далее - уровнемеры) предназначены для измерений уровня жидкостей в резервуарах.
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 1
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 2
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 3
Общие сведения
Дата публикации - 18.09.2024
Срок свидетельства - 28.08.2029
Номер записи - 194857
ID в реестре СИ - 1418652
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UHZ56000,
Производитель
Изготовитель - Beijing Far East Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2044 от 2024.08.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2237 от 2024.09.17 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 августа 2024 г. № 2044 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Уровнемеры магнитные поплавковые (UHZ56000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Beijing Far East Instrument Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93042-24 28.08.2029 |
Уровнемеры магнитные поплавковые, UHZ56000 Beijing Far East Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
3 года |
|
93107-24 04.09.2029 |
Уровнемеры радарные, UDR1000 Beijing Far East Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Уровнемеры магнитные поплавковые (UHZ56000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 16 | 16 | 0 | 0 | 16 | 16 | 0 |
Стоимость поверки Уровнемеры магнитные поплавковые (UHZ56000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку уровнемеров, а также титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 ДЕКАБРЯ 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Beijing Far East Instrument Co., Ltd. Уровнемеры магнитные поплавковые UHZ56000.
ПравообладательBeijing Far East Instrument Co., Ltd., Китай
Юридический адрес: No. 6, Hepingli North Street, Dongcheng District, Beijing
Телефон: 010-64513962
E-mail: qianghuan@bjfeic.com
Web-сайт: http://www.bjfeic.com/
Изготовитель
Beijing Far East Instrument Co., Ltd.., КитайАдрес: No. 6, Hepingli North Street, Dongcheng District, Beijing
Телефон: 010-64513962
E-mail: qianghuan@bjfeic.com
Web-сайт: http://www.bjfeic.com/
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл,, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 481 33 80
E-mail: info@prommashtest.ru
Правообладатель
Beijing Far East Instrument Co., Ltd., КитайЮридический адрес: No. 6, Hepingli North Street, Dongcheng District, Beijing
Телефон: 010-64513962
E-mail: qianghuan@bjfeic.com
Web-сайт: http://www.bjfeic.com/
Принцип действия основан на измерении перемещения поплавка в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка. Магнитное поле поплавка, бесконтактно, через стенку байпасной камеры, воздействует на элементы индикатора уровня, смонтированного снаружи байпасной камеры, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с красного на белый и наоборот при понижении уровня. Конструктивно уровнемер состоит из: поплавка, измерительной камеры, указателя уровня.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Конструкцией уровнемера не предусмотрено нанесение знака поверки и пломбирование.

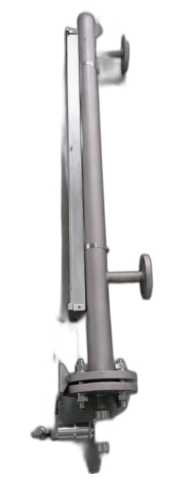

Рисунок 1 - Общий вид уровнемеров
|
Float Level Meter |
(Magnetic Flap) |
EH[ | |
|
№ |
УРОВНЕМЕР МАГНИТНЫМ ПОПЛАВКОВЫМ | ||
|
Тад NO. -LT141 |
Model: UHZ56000 |
! | |
|
Н''мепоита |
Молель; |
1 | |
|
Range. (0-1200) шт |
Ambient Temp.: (-4O“7O) c ' | ||
|
Диапазон |
T*p> офржающеи среды | ||
|
Accuracy: + 5п,ф | |||
|
Точксть | |||
|
Pfessure;ATffl |
Tem petal ure^^iefl^Q | ||
|
Расчетное давление |
■>1>С^М^Втемперзтура | ||
|
Factory NO.:2Oal0J^ " |
Prodeetton Dale: 2023"7 | ||
|
ГЧанолской номер |
Дата np.ilHnae** | ||
|
Beijing Far East Instrument Co., Ltd | |||
|
?ОО Пеиинсиая «омпанин по п[>онавод.,тву приворое «ДальйЛ | |||
Место нанесения заводского номера
а 3
Рисунок 2 - Общий вид маркировочной таблички уровнемеров
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений уровня, мм |
от 200 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °С |
от -60 до +60 |
|
относительная влажность, не более, % |
100 |
|
Габаритные размеры, мм, не более: длина |
6750 |
|
ширина |
350 |
|
высота |
350 |
|
Масса, кг, не более |
50 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Маркировка взрывозащиты |
lExdbllC T6...T4 Gb X lEx db IIICT 6Gb X |
