Принцип действия титраторов основан на непрерывном измерении потенциала электрода при добавлении титранта к исследуемому раствору до достижения точки эквивалентности или заданного потенциала. Автоматическое потенциометрическое титрование основано на непрерывном измерении сигналов, поступающих с электродов, помещённых в анализируемый раствор, при добавлении титранта в заданном режиме. Титрование может выполняться как до достижения заданного значения потенциала, так и с записью всей кривой титрования с последующей математической обработкой и определением точек перегиба.

С помощью титраторов проводится измерение pH и титрование по следующим методам:

• - кислотно-основное титрование в водной среде;

• - кислотно-основное титрование в неводной среде;

• - окислительно-восстановительное титрование;

• - аргентометрическое титрование.

Титраторы состоят из блока управления, который соединён посредством кабеля с дозирующим модулем ТД-Х, и терминала с цветным сенсорным экраном. Дозирующий модуль ТД-Х представляет собой блок со встроенной бюреткой и клапаном, переключающим потоки титранта. Дозирующий модуль доступен в трёх модификациях: ТД-5, ТД-10, ТД-20, что соответствует вместимости бюретки 5, 10 и 20 см³. Обозначение модификации дозирующего модуля приведено на его лицевой панели (рисунок 5). На блоке управления закреплён подвижный кронштейн с держателем для электродов. На кронштейн устанавливается компактная верхнеприводная мешалка с пропеллерными насадками. Возможно также использование магнитной мешалки, монтируемой в корпус основного блока (по заказу). Двусторонняя связь с блоком управления осуществляется при помощи электронного терминала посредством беспроводного Bluetooth соединения.

Передача данных на принтер или компьютер может осуществляться по USB, Bluetooth или Wi-Fi. Титраторы могут оснащаться портом LAN (по заказу), что позволяет интегрировать прибор в компьютерную сеть с целью передачи данных в лабораторную информационную менеджмент-систему (ЛИМС) по FTP протоколу.

Данные об измерительной системе, калибровке электродов, сведения о титрантах; программы титрования и установки титра; результаты анализов (включая метод, кривые титрования, точки эквивалентности, результаты расчетов) хранятся во встроенном программном обеспечении.

Титраторы комплектуются измерительными электродами, приведёнными в таблице 1.

Таблица 1 -

^ы

Место нанесения заводской пломбы на корпус титратора в виде наклейки обозначено на рисунке 6.

Общий вид титраторов представлен на рисунках 1-7. На лицевой панели блока управления нанесено обозначение типа титраторов, места нанесения указаны на рисунках 1 и 3 стрелками.

Маркировочная табличка (далее - шильдик) расположена на нижней панели блока управления титраторов (рисунок 6). Шильдик содержит следующую информацию: наименование и обозначение типа титраторов, заводской номер, название изготовителя. Вид шильдика представлен на рисунке 7.

Заводской номер имеет буквенно-цифровой формат и наносится типографским способом на шильдик, как показано на рисунке 7.

Нанесение знака поверки на титратор не предусмотрено.

Дозирующий модуль титратора

Терминал титратора

Блок

управления

титратора

Место нанесения обозначения типа

титратора

Рисунок 1 - Общий вид титратора, вид спереди

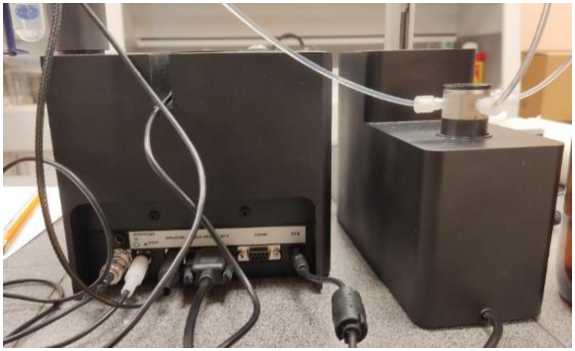

Рисунок 2 - Общий вид титратора, вид сзади

Место нанесения обозначения типа титратора

Рисунок 3 - Общий вид блока управления титратора с местом нанесения обозначения типа титраторов

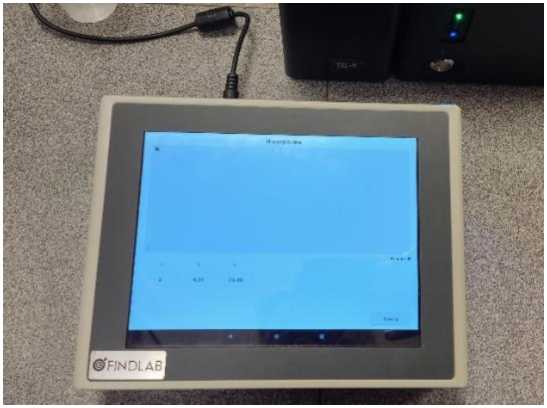

Рисунок 4 - Общий вид терминала титратора

Место нанесения обозначения модификации дозирующего модуля

Рисунок 5 - Общий вид дозирующего модуля титратора с обозначения модификации дозирующего модуля

местом нанесения

Место нанесения

шильдика с заводским номером титратора

Место нанесения

пломбы в виде наклейки

Рисунок 6 - Блок управления титратора с местами нанесения шильдика с заводским номером титратора и пломбы, вид снизу

Место нанесения знака

утверждения типа

потенциометрически/

Питание. В

Мощность. Вт:

Интерфейс

ООО «Прагматех»

Место нанесения

Сделано в России

заводского номера титратора

Рисунок 7 - Шильдик титратора с местами нанесения знака утверждения типа и заводского номера титратора

egnouu м IRlXrt avic

Таблица 4 - Основные технические

Таблица 5 - Показатели надёжности
