Сведения о средстве измерений: 93018-24 Счетчики газа объемные диафрагменные

Номер по Госреестру СИ: 93018-24
93018-24 Счетчики газа объемные диафрагменные
(ГАЛАКТИКА)

Назначение средства измерений:
Счетчики газа объемные диафрагменные ГАЛАКТИКА (далее - счетчик) предназначены для измерений объема газа при рабочих условиях (в исполнении без температурной компенсации) или объема газа, приведенного к температуре плюс 20 °С (в исполнении с температурной компенсацией).

сертификация программного обеспечения
Внешний вид. Счетчики газа объемные диафрагменные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 1
Внешний вид. Счетчики газа объемные диафрагменные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 2
Внешний вид. Счетчики газа объемные диафрагменные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 3
Внешний вид. Счетчики газа объемные диафрагменные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 4

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 27.08.2029
Номер записи - 194827
ID в реестре СИ - 1418360
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

G6T, G6, G4Т, G4T, G4,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ИджЭнерго" (ООО "ИджЭнерго")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 152
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 130
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2190 дн.

Приказы РСТ, где упоминается данный тип СИ

№2016 от 2024.08.27 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Счетчики газа объемные диафрагменные (ГАЛАКТИКА)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ИджЭнерго" (ООО "ИджЭнерго")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93018-24
27.08.2029
Счетчики газа объемные диафрагменные, ГАЛАКТИКА
Общество с ограниченной ответственностью "ИджЭнерго" (ООО "ИджЭнерго") (РОССИЯ г. Москва)
ОТ
МП
6 лет
93018-24
27.08.2029
Счетчики газа объемные диафрагменные, ГАЛАКТИКА
Общество с ограниченной ответственностью "ИджЭнерго" (ООО "ИджЭнерго") (РОССИЯ г. Москва)
ОТ
МП
6 лет

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики газа объемные диафрагменные (ГАЛАКТИКА)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ПАРАМЕТР"
(RA.RU.312313)
  • G4T
  • G4
  • G6
  • G6T
  • G4Т
  • 152 139 13 0 0 0 0

    Стоимость поверки Счетчики газа объемные диафрагменные (ГАЛАКТИКА)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую табличку механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Принцип работы» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.7.2);

    ТУ 26.51.63-110-18780174-2024 Счетчики газа объемные диафрагменные ГАЛАКТИКА. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «ИджЭнерго» (ООО «ИджЭнерго») ИНН 7715978834

    Юридический адрес: 117303, г. Москва, вн. тер. г. муниципальный округ Зюзино, ул. Болотниковская, д. 23 А

    Изготовитель

    Общество с ограниченной ответственностью «ИджЭнерго» (ООО «ИджЭнерго») ИНН 7715978834
    Адрес: 117303, г. Москва, вн. тер. г. муниципальный округ Зюзино, ул. Болотниковская, д. 23 А

    Испытательный центр

    Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
    Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
    Web-сайт: http://www.ooostp.ru
    E-mail: office@ooostp.ru

    Правообладатель

    Общество с ограниченной ответственностью «ИджЭнерго» (ООО «ИджЭнерго») ИНН 7715978834
    Юридический адрес: 117303, г. Москва, вн. тер. г. муниципальный округ Зюзино, ул. Болотниковская, д. 23 А

    Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры, разделенные мембранами. входной патрубок заполняет пространство внутри корпуса и через входной клапан поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, газ из соседней камеры через выходной клапан и отводящий канал в выходной Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема. Для предотвращения обратного хода измерительного механизма в кривошипном механизме предусмотрен предохранительный штифт.

    Газ через поступает вытесняет патрубок.

    Счетчики состоят из стального корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов, и механического отсчетного устройства.

    Приведение измеренного объема газа к температуре плюс 20 °С осуществляется с помощью биметаллического устройства температурной компенсации, которое изменяет объем измерительных камер.

    Счетчики имеют типоразмеры G4, G6 в зависимости от диапазона измерений объемного расхода газа. Счетчики выпускаются в исполнении без температурной компенсации, которое предназначено для измерения объема газа при рабочих условиях, и в исполнении «Т» с механической температурной компенсацией, которое предназначено для измерения объема газа, приведенного к температуре плюс 20 °С. Счетчики выпускаются с левым и правым направлениями потока газа.

    К счетчикам может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.

    Структура условного обозначения счетчиков: ГАЛАКТИКА G[1] [2], где:

    • [1] - значения номинального расхода: 4 или 6 м3/ч;

    • [2] - исполнение «T» (при отсутствии функции обозначение не указывается).

    Общий вид основных исполнений счетчика представлен на рисунке 1.

    Заводской номер, включающий 9 цифр, и знак утверждения типа наносятся на лицевую табличку методом термопечати. Места нанесения номера и знака утверждения типа представлены на рисунке 2.

    Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

    Внешний вид. Счетчики газа объемные диафрагменные (ГАЛАКТИКА), http://oei-analitika.ru
    Внешний вид. Счетчики газа объемные диафрагменные (ГАЛАКТИКА), http://oei-analitika.ru

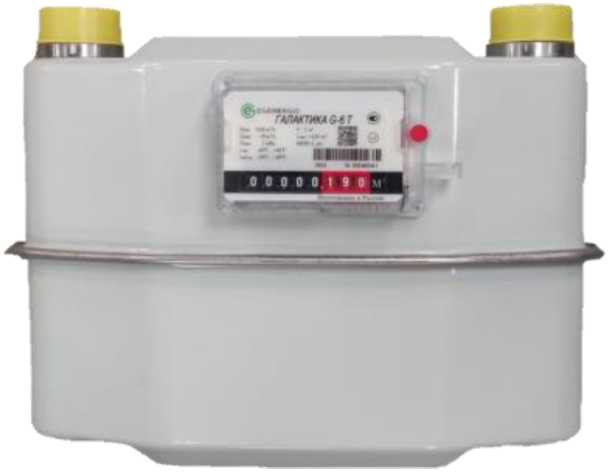

    типоразмер G6

    Рисунок 1 - Общий вид

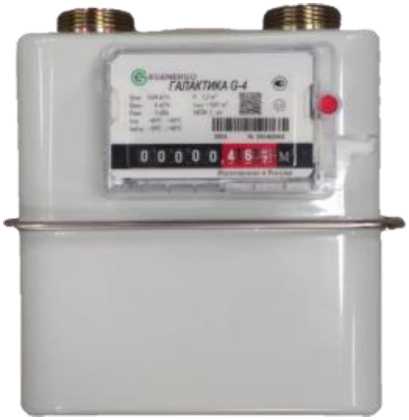

    типоразмер G4
