Номер по Госреестру СИ: 93017-24
93017-24 Полуприцепы-цистерны
(INDOX)
Назначение средства измерений:
Полуприцепы-цистерны INDOX (далее - ППЦ) предназначены для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194826
ID в реестре СИ - 1418359
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
INDOX,
Производитель
Изготовитель - "ROS Roca Indox Equipos E Ingenieria, S.L."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2001
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2016 от 2024.08.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Полуприцепы-цистерны (INDOX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "ROS Roca Indox Equipos E Ingenieria, S.L."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93017-24 |
Полуприцепы-цистерны, INDOX "ROS Roca Indox Equipos E Ingenieria, S.L." (ИСПАНИЯ ) |
ОТ МП |
2 года |
|
93017-24 |
Полуприцепы-цистерны, INDOX "ROS Roca Indox Equipos E Ingenieria, S.L." (ИСПАНИЯ ) |
ОТ МП |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Полуприцепы-цистерны (INDOX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО МЦ "ТЕХНОКОМ-СТАНДАРТ" (RA.RU.312072) | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцепы-цистерны (INDOX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель«ROS Roca Indox Equipos E Ingenieria, S.L.», Испания
Адрес: Ctra. Nacional II, km 505 25300 TARREGA, LLEIDA, Spain
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. №1011
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
ППЦ представляют собой сварную емкость, состоящей из обечайки и днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции. Для гашения гидравлических ударов во время движения, внутри секций установлены волнорезы. Каждая секция является транспортной мерой полной вместимости.
Принцип действия ППЦ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждой секции цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр нанесен ударным методом на маркировочную табличку ППЦ, установленную на раме ППЦ.
К полуприцепам-цистернам данного типа относятся полуприцепы-цистерны с заводскими номерами VS96T7365VT047017, VWLAL30VA2T010261.
Общий вид ППЦ с указанием места нанесения заводского номера приведен на рисунках 1-2.
Место нанесения заводского номера
ра Рисунок 1 - Общий вид полуприцепа-цистерны INDOX
зав.№ VS96T7365VT047017 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид полуприцепа-цистерны INDOX
зав.№ VWLAL30VA2T010261 с указанием места нанесения заводского номера
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Верхний борт цистерны
т
1
знака поверки
I Указатезьх^р^ня

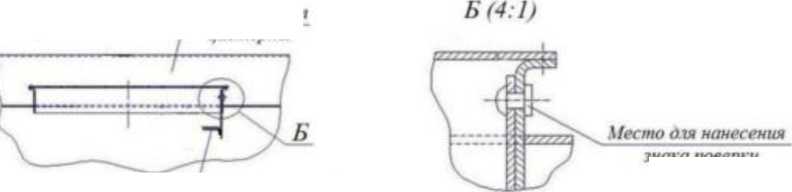

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Таблица 2 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
INDOX |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение | |
|
Заводской номер |
VS96T7365VT047017 |
VWLAL30VA2T010261 |
|
Номинальная вместимость, дм3 |
39300 |
40000 |
|
Количество секций, шт. |
5 |
6 |
|
Номинальная вместимость секций, | ||
|
3 дм3 | ||
|
1 секция |
10400 |
10200 |
|
2 секция |
5100 |
5050 |
|
3 секция |
5100 |
4950 |
|
4 секция |
13500 |
9900 |
|
5 секция |
5200 |
4950 |
|
6 секция |
- |
4950 |
|
Пределы допускаемой относительной | ||
|
погрешности определения | ||
|
вместимости, % |
±0,4 | |
|
Разность между номинальной и | ||
|
действительной вместимостью, %, не | ||
|
более |
±1,5 | |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, | ||
|
°C |
от -40 до +45 | |
|
Средний срок службы, лет, не менее |
20 | |
