Номер по Госреестру СИ: 92982-24
92982-24 Дефектоскопы лазерно-ультразвуковые
(Кинетик ЛУС-01)
Назначение средства измерений:
Дефектоскопы лазерно-ультразвуковые Кинетик ЛУС-01 (далее - дефектоскопы) предназначены для измерения толщины изделий и глубины залегания дефектов, временных интервалов между сигналами, отраженными от дефектов, фазовой скорости ультразвуковых волн в различных материалах (металлах, сплавах, керамиках, композитных материалах) при одностороннем доступе к объекту контроля. позволяет строить пространственно-временные срезы - В-сканы, содержащие соответствующих вариаций разверток данных исходных сигналов (A-сканов) во времени с установленным контрастом.
продольных пластмассах, Дефектоскоп отображения
Внешний вид.
Дефектоскопы лазерно-ультразвуковые
Рисунок № 1
Внешний вид.
Дефектоскопы лазерно-ультразвуковые
Рисунок № 2
Внешний вид.
Дефектоскопы лазерно-ультразвуковые
Рисунок № 3
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 23.08.2029
Номер записи - 194799
ID в реестре СИ - 1418278
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Кинетик" (ООО "Кинетик")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Дефектоскопы лазерно-ультразвуковые (Кинетик ЛУС-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Кинетик" (ООО "Кинетик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92982-24 23.08.2029 |
Дефектоскопы лазерно-ультразвуковые, Кинетик ЛУС-01 Общество с ограниченной ответственностью "Кинетик" (ООО "Кинетик") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92982-24 23.08.2029 |
Дефектоскопы лазерно-ультразвуковые, Кинетик ЛУС-01 Общество с ограниченной ответственностью "Кинетик" (ООО "Кинетик") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Дефектоскопы лазерно-ультразвуковые (Кинетик ЛУС-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Дефектоскопы лазерно-ультразвуковые (Кинетик ЛУС-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение дефектоскопов (далее - ПО) выполняет функции управления дефектоскопом, позволяет проводить обработку результатов измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результат, строить пространственно-временные срезы - В-сканы.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KeenetiX LUS |
|
Номер версии (идентификационный номер) ПО |
V 1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе: «КНТК.412231.002РЭ Дефектоскоп лазерно-ультразвуковой Кинетик ЛУС-01. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийКНТК.411734.002ТУ Дефектоскоп лазерно-ультразвуковой Кинетик ЛУС-01.
Технические условия;
Государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842.
ПравообладательОбщество с ограниченной ответственностью «Кинетик» (ООО «Кинетик») ИНН 9701079037
Адрес юридического лица: 108810, г. Москва, вн.тер. гп. Марушкинское, д. Крёкшино, ул. Производственная, д. 6, стр. 1, эт. 1, оф. 32
Испытательный центр
Федеральное государственное унитарное предприятия научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
«Всероссийский радиотехнических
г. Солнечногорск,
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия дефектоскопов основан на лазерном термооптическом возбуждении ультразвуковых импульсов продольных акустических волн в специальном широкополосном оптико-акустическом преобразователе и измерении скорости распространения этих импульсов в исследуемом образце. Для измерений скорости распространения ультразвуковых волн используется времяпролетный метод измерений - по известной толщине образца или базы преобразователя и измеряемой разности времен прихода на пьезоприемник преобразователя зондирующего ультразвукового импульса и сигнала, отраженного от тыльной поверхности образца, рассчитывается скорость продольных ультразвуковых волн в образце.
Конструктивно дефектоскопы состоят из:
-
- Оптоэлектронного блока, в состав которого входят: импульсный твердотельный лазер с пассивным модулятором добротности ИК-диапазона, аналого-цифровой преобразователь (АЦП), многофункциональный измерительный комплекс для организации автоматизированного сбора, математической обработки сигналов и отображения результатов измерений на дисплее дефектоскопа, дисплей, клавиатура, источник питания (аккумулятор);
-
- Оптоволоконного кабеля для доставки лазерного излучения в оптикоакустический преобразователь;
-
- Широкополосного оптико-акустический преобразователя, предназначенный для генерации зондирующих ультразвуковых импульсов вглубь контролируемого образца и пьезоэлектрической регистрации рассеянных акустических сигналов в широкой полосе частот.
Заводской номер, состоящий из цифр наносится на заднюю методом самоклеящейся пленки или лазерной гравировки (Рисунок 2).
Ограничения доступа к местам настройки (регулировке), центральной плате средства измерений, осуществляется путем изображением логотипа изготовителя на винтах крепления передней (Рисунок 3).
Нанесение знака поверки на дефектоскоп не предусмотрено.
стенку дефектоскопа
расположенным на нанесения пломб с панели дефектоскопа

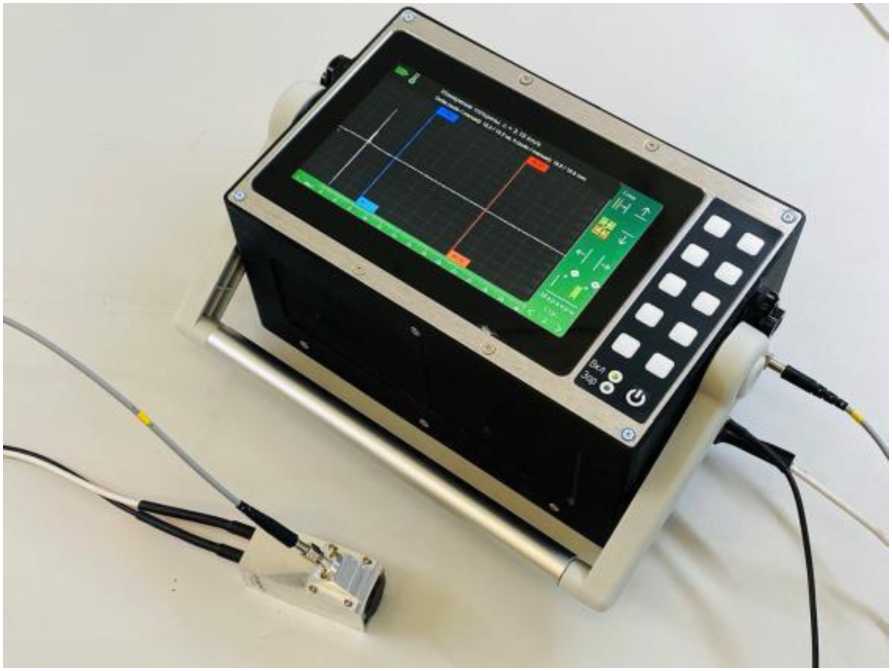

Фотография общего вида дефектоскопа представлена на рисунке 1.
Рисунок 1 - Общий вид дефектоскопа

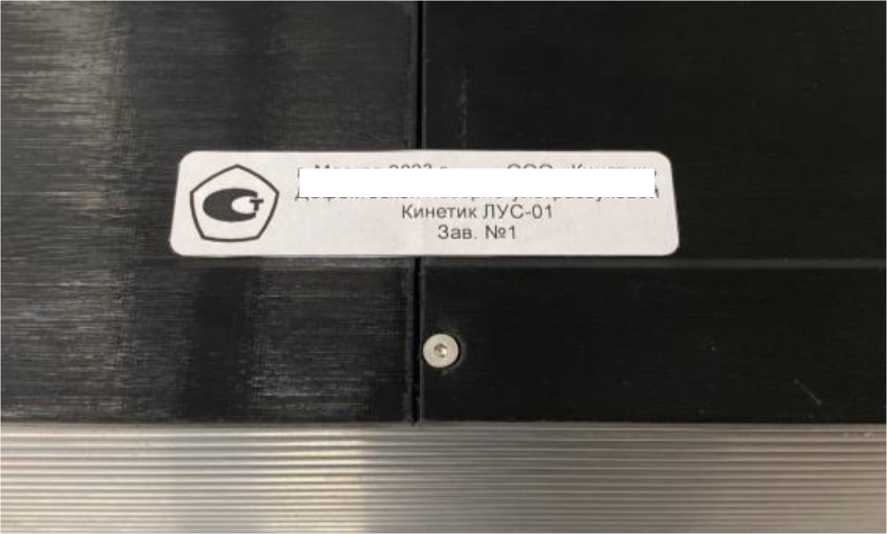

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
г Москва 2023 г ООО «Кинетик» Дефектоскоп лазермо-ультразвуковой

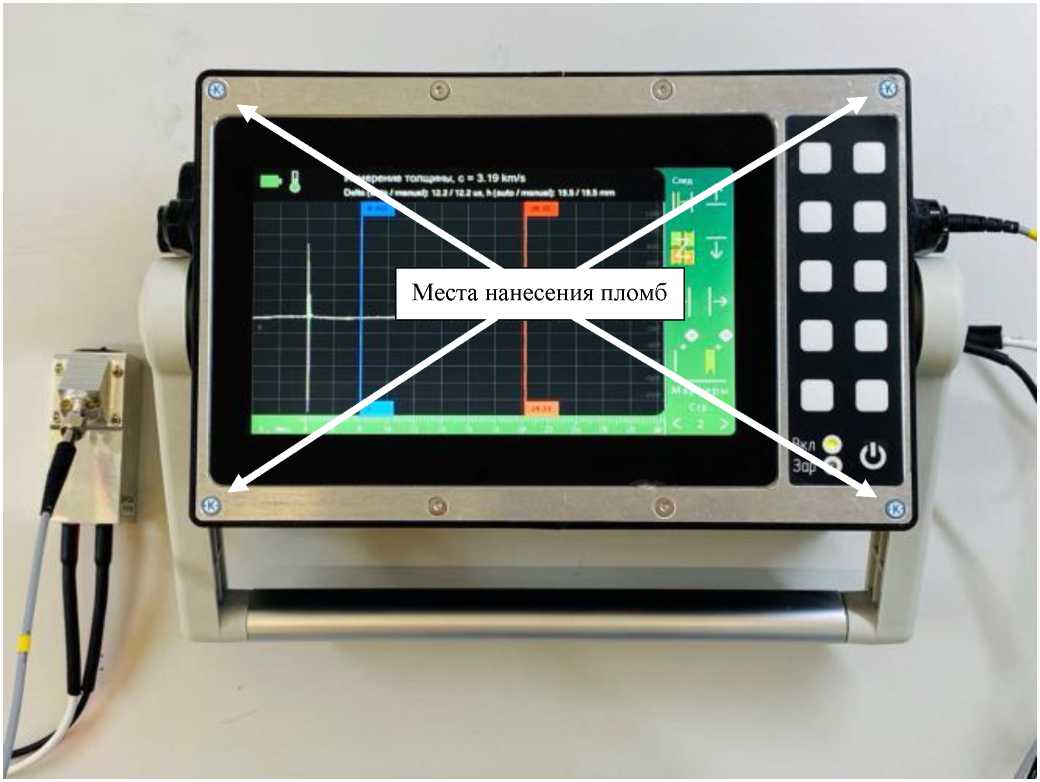

Рисунок 3 - Указание мест пломбировки дефектоскопа
