Номер по Госреестру СИ: 92992-24
92992-24 Система измерительная
(HVF-1000kV)
Назначение средства измерений:
Система измерительная HVF-1000kV (далее - система) предназначена для измерений напряжения переменного тока.

Внешний вид.
Система измерительная
Рисунок № 1

Внешний вид.
Система измерительная
Рисунок № 2

Внешний вид.
Система измерительная
Рисунок № 3

Внешний вид.
Система измерительная
Рисунок № 4
Программное обеспечение
Система оснащена метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память киловольтметра из состава системы. Встроенное ПО используется для обеспечения функционирования киловольтметра, выполнения измерений сигнала на выходе делителя, обработки, отображения, хранения и передачи результатов измерений на внешние устройства.
Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод, хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения DMVD-351
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
KVM351 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже V2.1 |
|
Цифровой идентификатор программного обеспечения |
- |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Использование» документа «Система измерительная HVF-1000kV. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
ПравообладательShanghai Himalayal Co., Ltd, Китай
Адрес: Room 212, F-Space Jinqiao Center, No. 198 Leyuan Road, Pudong New District, Shanghai
Телефон: 86 21 6101 6210
Web-сайт: himalayal.com.cn
Е-mail: info@himalayal.com.cn
Изготовитель
Shanghai Himalayal Co., Ltd, КитайАдрес: Room 212, F-Space Jinqiao Center, No. 198 Leyuan Road, Pudong New District,
Shanghai
Телефон: 86 21 6101 6210
Web-сайт: himalayal.com.cn
Е-mail: info@himalayal.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Shanghai Himalayal Co., Ltd, КитайАдрес: Room 212, F-Space Jinqiao Center, No. 198 Leyuan Road, Pudong New District, Shanghai
Телефон: 86 21 6101 6210
Web-сайт: himalayal.com.cn
Е-mail: info@himalayal.com.cn
Принцип действия системы основан на методе емкостного деления с последующей обработкой и отображением значений измеряемого напряжения.
Система состоит из делителя напряжения емкостного OWF-1000kV/700pF (далее -делитель) и киловольтметра цифрового DMVD-351 (далее - киловольтметра).
Делитель состоит из плеча высокого напряжения, электростатических экранов, плеча низкого напряжения, диэлектрических растяжек и опоры. Элементами плеча высокого напряжения являются маслонаполненные конденсаторы, помещенные в стеклопластиковые трубы с металлическими фланцами. Элементы плеча низкого напряжения размещены в металлическом корпусе, который крепится к опоре делителя. Опора делителя выполнена из металлического профиля и снабжена колесами для облегчения перемещения делителя по лаборатории. Электростатические экраны выполнены в виде тороидов. Делитель имеет диэлектрические растяжки для увеличения механической прочности.
Киловольтметр выполнен в пластиковом закрывающемся кейсе с ручкой для переноски. Все разъемы, кнопка включения и сенсорный жидкокристаллический дисплей расположены на лицевой панели, которая в нерабочем состоянии может закрываться крышкой.
Измеряемое напряжение подается на вход делителя, где оно уменьшается в 10317 раз. С выхода делителя преобразованное напряжение поступает на вход киловольтметра, где оно измеряется и отображается на экране встроенного дисплея в киловольтах. Измеряемое напряжение может отображаться на дисплее киловольтметра в следующих значениях: RMS, PEAK, PEAK/V2.
На опоре делителя и на внешней стороне крышки киловольтметра находятся таблички с техническими данными, на которых напечатан серийный номер методом гравировки в виде буквенно-цифровых обозначений латинского алфавита, однозначно идентифицирующих данные экземпляры.
Делитель пломбируются от несанкционированного доступа нанесением наклеек на крышку, закрывающую элементы низковольтного плеча, а киловольтметр нанесением наклеек на один из винтов, крепящих лицевую панель к корпусу.
К системе данного типа относится делитель напряжения емкостной OWF -1000kV/700pF с серийным № JT244419A и киловольтметр цифровой DMVD-351 с серийным № JT244419A.
Нанесение знака поверки на систему не предусмотрено.
Общий вид делителя, киловольтметра, обозначение мест пломбирования от несанкционированного доступа (А) и мест нанесения серийных номеров (В) представлены на рисунках с 1 по 4.

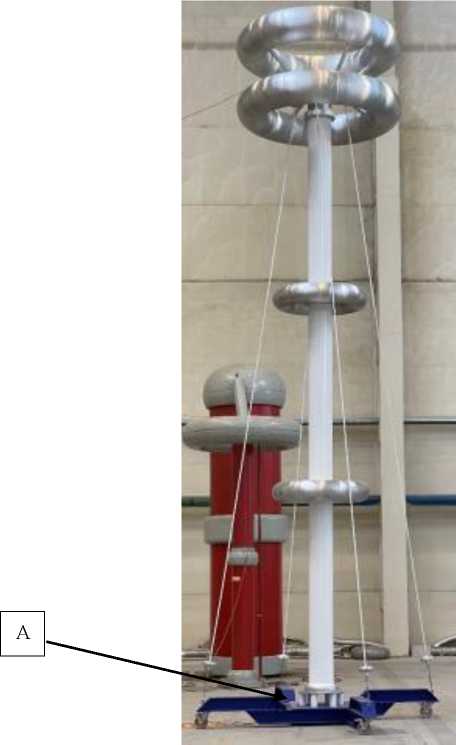

Рисунок 1 - Общий вид делителя напряжения емкостного OWF-1000kV/700pF и обозначение места пломбирования от несанкционированного доступа

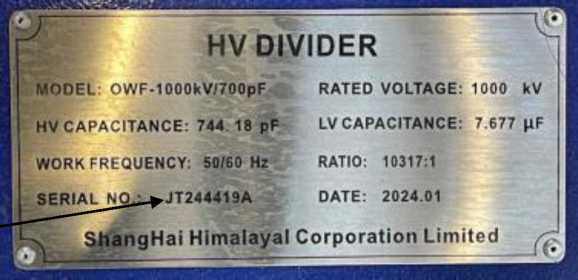

Рисунок 2 - Обозначение места нанесения заводского номера на делитель напряжения емкостной OWF-1000kV/700pF

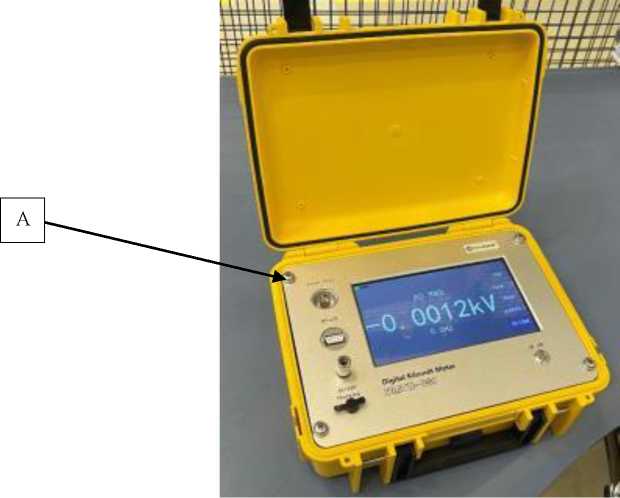

Рисунок 3 - Общий вид киловольтметра цифрового DMVD-351 и обозначение места пломбирования от несанкционированного доступа

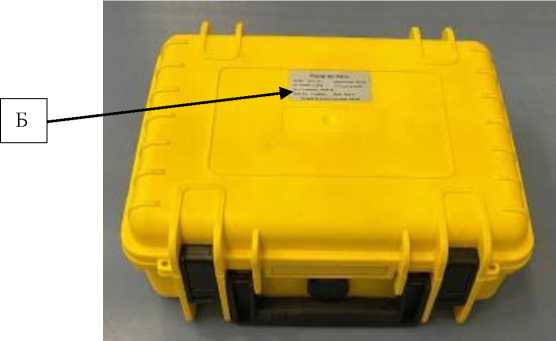

Рисунок 4 - Обозначение места нанесения заводского номера на киловольтметр цифровой DMVD-351
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока, кВ |
от 100 до 1000 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
± 1,5 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжения переменного тока (от сети), В |
от 198 до 242 |
|
- частота переменного тока, Гц |
50 или 60 |
|
- напряжения постоянного тока (от аккумулятора), В |
12 |
|
Условия применения: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность (при + 25 °С), % |
до 90 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
7000 |
