Номер по Госреестру СИ: 93003-24
93003-24 Полуприцеп-цистерна
(STOKOTA OPL-38-3/FUE)
Назначение средства измерений:
Полуприцеп-цистерна STOKOTA OPL-38-3/FUE (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194783
ID в реестре СИ - 1418262
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Stokota sp. zo.o.
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2000 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (11)
№1847 от 2025.08.29 О внесении изменений в Приказ
Наличие аналогов СИ: Полуприцеп-цистерна (STOKOTA OPL-38-3/FUE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Stokota sp. zo.o.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79606-20 |
Полуприцеп-цистерна, STOKOTA OPL-38-3/FUE Stokota sp. zo.o. (ПОЛЬША ) |
ОТ МП |
1 год |
|
92012-24 |
Полуприцеп-цистерна, STOKOTA ELZAM 3NC38 Stokota sp. zo.o. (ПОЛЬША ) |
ОТ МП |
2 года |
|
93003-24 |
Полуприцеп-цистерна, STOKOTA OPL-38-3/FUE Stokota sp. zo.o. (ПОЛЬША ) |
ОТ МП |
1 год |
|
93003-24 |
Полуприцеп-цистерна, STOKOTA OPL-38-3/FUE Stokota sp. zo.o. (ПОЛЬША ) |
ОТ МП |
1 год |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Полуприцеп-цистерна (STOKOTA OPL-38-3/FUE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Полуприцеп-цистерна (STOKOTA OPL-38-3/FUE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательStokota sp. zo.o., Польша
Адрес: Ul. Niska 2, 82-300 Elblag, Poland
Тел./факс: +48 55 239 72 34 / +48 55 233 48 39
Web-сайт: www.stokota.com
Изготовитель
Stokota sp. zo.o., ПольшаАдрес: Ul. Niska 2, 82-300 Elblag, Poland
Тел./факс: +48 55 239 72 34 / +48 55 233 48 39
Web-сайт: www.stokota.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Stokota sp. zo.o., ПольшаАдрес: Ul. Niska 2, 82-300 Elblag, Poland
Тел./факс: +48 55 239 72 34 / +48 55 233 48 39
Web-сайт: www.stokota.com
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны постоянного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на заводскую табличку в виде цифрового обозначения ударным методом.
Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения
заводского номера

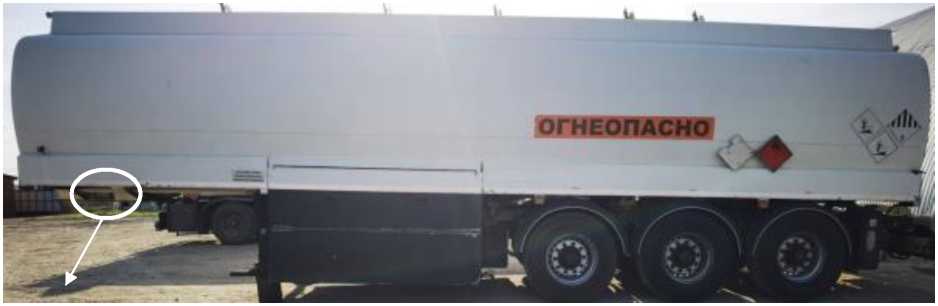

Рисунок 1 - Общий вид полуприцепа-цистерны STOKOTA OPL-38-3/FUE и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня методом давления, а также на свидетельство о поверке.
Схема пломбировки для защиты от несанкционированного изменения положения обозначение мест нанесения знака поверки представлены
указателя уровня налива, на рисунке 2.

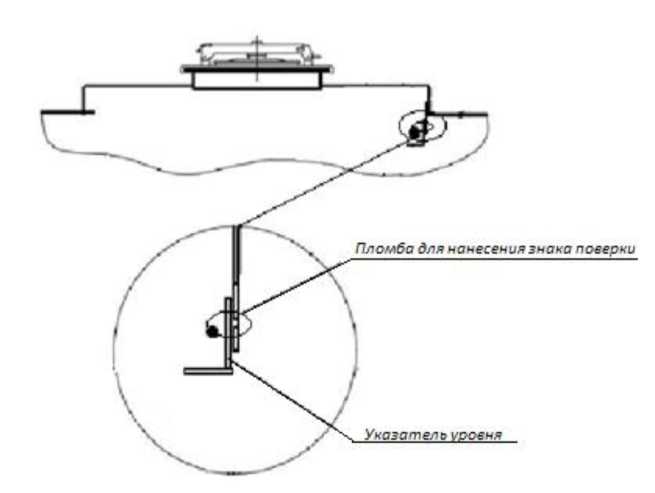

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна зав. № 2570 |
STOKOTA OPL-38-3/FUE |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
39700 |
|
Действительная вместимость 1-й секции, дм3 |
13700 |
|
Действительная вместимость 2-й секции, дм3 |
5280 |
|
Действительная вместимость 3-й секции, дм3 |
4270 |
|
Действительная вместимость 4-й секции, дм3 |
6220 |
|
Действительная вместимость 5-й секции, дм3 |
10250 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7500 |
|
Длина, мм, не более |
13600 |
|
Высота, мм, не более |
3550 |
|
Ширина, мм, не более |
2550 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
