Номер по Госреестру СИ: 93001-24
93001-24 Уровнемеры микроимпульсные
(УМ)
Назначение средства измерений:
Уровнемеры микроимпульсные УМ (далее - уровнемеры) предназначены для измерений уровня(раздела сред).
Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 1
Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 2
Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 3
Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 4
Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 5
Программное обеспечение
Уровнемеры имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО).
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 -
обеспечения
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МПО |
Номер версии (идентификационный номер) ПО |
не ниже 01.03.01 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа «Уровнемер микроимпульсный УМ. Руководство по эксплуатации. РНЛВ.407629.001РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
Технические условия 26.51.52-008-12411205-2023ТУ Уровнемер микроимпульсный УМ.
ПравообладательОбщество с ограниченной ответственностью «ЗАВКОМ-ИНЖИНИРИНГ»
(ООО «ЗАВКОМ-ИНЖИНИРИНГ»)
ИНН: 6829098165
Юридический адрес: 392000, Тамбовская обл., г. Тамбов, ул. Советская, д. 51, оф. 319 Тел.: +7 (4752) 79-37-22
E-mail: office@zavkomepc.com
Изготовитель
Общество с ограниченной ответственностью «ЗАВКОМ-ИНЖИНИРИНГ»(ООО «ЗАВКОМ-ИНЖИНИРИНГ»)
ИНН: 6829098165
Юридический адрес: 392000, Тамбовская обл., г. Тамбов, ул. Советская, д. 51, оф. 319 Адрес места осуществления деятельности: 392000, Тамбовская обл., г. Тамбов, ул. Советская, д. 51
Тел.: +7 (4752) 79-37-22
E-mail: office@zavkomepc.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ЗАВКОМ-ИНЖИНИРИНГ»(ООО «ЗАВКОМ-ИНЖИНИРИНГ»)
ИНН: 6829098165
Юридический адрес: 392000, Тамбовская обл., г. Тамбов, ул. Советская, д. 51, оф. 319 Тел.: +7 (4752) 79-37-22
E-mail: office@zavkomepc.com
Принцип измерений уровнемеров основан на методе импульсной рефлектометрии, реализованной методом стробоскопического преобразования во временной области. Электромагнитный импульс длительностью от 50 до 100 пс, возбуждаемый блоком электронным, распространяясь по волноводу, при достижении точки, в которой выражено изменение диэлектрической проницаемости (создаваемой поверхностью измеряемой среды), отражается, возвращаясь к приемнику. Амплитуда отраженного импульса определяется разницей диэлектрических проницаемостей. Измеренное значение уровня измеряемой среды (раздела сред) пропорционально времени распространения электромагнитного импульса до неоднородности и обратно.
Уровнемеры обеспечивают измерение одной или двух величин: уровня жидкой или сыпучей среды и уровня границы раздела двух жидких несмешивающихся сред.
Уровнемеры в общем случае состоят из чувствительного элемента, узла уплотнения блока
чувствительного элемента, совмещенного с присоединительными элементами и электронного. Составные части уровнемеров конструктивно объединены.
В зависимости от конструкции чувствительного элемента уровнемеры исполнения с тросовым, стержневым и коаксиальным чувствительными элементами. стержень или трос (в оболочку, отделенную от
Чувствительный элемент представляет собой коаксиального исполнения стержень заключен в металлическую стержня дистанционными изолирующими кольцами).
Наименование модификаций уровнемеров имеет
УМА-BC.
Расшифровка структуры наименования модификаций таблице 1.
имеют
случае
следующую структуру:
уровнемеров указана в
Таблица 1 - Расшифровка структуры наименования исполнений
УМ
A
B
Наименование: уровнемер микроимпульсный_____________________________________
Верхний предел диапазона измерений, мм________________________________________
Конструктивное исполнение и материал корпуса.
Может принимать значения:
-
- A - GT19 два отсека, пластик ПБТ
-
- B - GT18 два отсека, сталь 03Х17Н14М3
-
- C - GT20 два отсека, алюминий с покрытием______________________________________
Исполнение чувствительного элемента
Может принимать значения:
-
- AA - стержневой 8 мм, сталь 03Х17Н14М3
-
- AC - стержневой 12мм, сталь 03Х17Н14М3
-
- BA - стержневой 16мм, сталь 03Х17Н14М3, 500 мм разделяемый
-
- BC - стержневой 16мм, сталь 03Х17Н14М3, 1000 мм разделяемый
-
- LA - тросовый 4мм, сталь 03Х17Н14М3, макс. высота штуцера 150мм, центрирующий стержень
-
- MB - тросовый 4мм, сталь 03Х17Н14М3, макс высота штуцера 300мм, центрирующий стержень
-
- UA - коаксиальный, сталь 03Х17Н14М3
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочной табличке, которая наклеивается на корпус уровнемера.
Нанесение знака поверки на средство измерений не предусмотрено.
Уровнемеры выпускаются под товарным знаком маркировочную табличку уровнемеров.

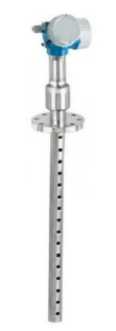

Общий вид уровнемеров представлен на рисунке 1.
, который наносится на
а)
б)

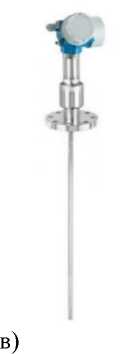

а) c коаксиальным чувствительным элементом; б) с тросовым чувствительным элементом; в) со стержневым чувствительным элементом Рисунок 1 - Общий вид уровнемеров
Место нанесения
измерений
заводского номера средства
Место нанесения заводского номера средства измерений
Место
нанесения
товарного
знака
Место нанесения товарного знака
Рисунок 2 - Общий вид маркировочной таблички
Пломбирование уровнемеров от несанкционированного доступа не производится. В процессе эксплуатации уровнемеры не предусматривают внешних механических и электронных регулировок.
Таблица 3 -
Наименование характеристики |
Значение |
Диапазон измерений уровня(раздела сред) в зависимости от исполнения чувствительного элемента1), мм | |
- коаксиальный |
от 10 до 6000 |
- стержневой |
от 10 до 10000 |
- тросовый |
от 150 до 45000 |
Пределы допускаемой абсолютной погрешности измерений уровня(раздела сред), мм | |
- при L < 15 |
±2 |
- при L > 15 |
±10 |
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня(раздела сред), вызванной изменением температуры жидкости от температуры (20±5) °С на каждые 10°С, мм |
±0,6 |
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения |
±0,25 |
1) Указан максимальный диапазон измерений, фактический диапазон измерений | |
указывается в паспорте Примечание - L - значение уровня, м |
Таблица 4 - Основные технические
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
от 11,5 до 30 |
Потребляемая мощность, Вт, не более |
0,9 |
Габаритные размеры электронного блока (без измерительного зонда и монтажных элементов), мм, не более
|
220 146 |
Масса электронного блока (без измерительного зонда и монтажных элементов), кг, не более |
4,5 |
Маркировка взрывозащиты для взрывоопасных газовых сред: |
0Ex ia IIC T6_T1 Ga X 0/1 Ex ia IIC T6_T1 Ga/Gb X 0/2 Ex ia/ic [ia Ga] IIC T6_T1 Ga/Gc X 1/2 Ex ia/ic [ia Ga] IIC T6_T1 Gb/Gc X 2Ex ic IIC T6 T1 Gc X |
Условия эксплуатации:
|
от - 50 до + 80 95 от 86 до 107 |
Средняя наработка на отказ, ч (при температурах до 400 °C) |
100000 часов |
Срок службы, лет |
15 |
