Сведения о средстве измерений: 92961-24 Полуприцепы-цистерны

Номер по Госреестру СИ: 92961-24
92961-24 Полуприцепы-цистерны
(THOMPSON CARMICHAEL PT44/3)

Назначение средства измерений:
Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 (далее предназначены для измерений объема нефти и нефтепродуктов. ППЦ)

сертификация программного обеспечения
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 3
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 4
Внешний вид.
Полуприцепы-цистерны
Рисунок № 4
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 5
Внешний вид.
Полуприцепы-цистерны
Рисунок № 5
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 6
Внешний вид.
Полуприцепы-цистерны
Рисунок № 6
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 7
Внешний вид.
Полуприцепы-цистерны
Рисунок № 7

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194774
ID в реестре СИ - 1418253
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "THOMPSONCARMICHAEL"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"

Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "THOMPSONCARMICHAEL"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92961-24

Полуприцепы-цистерны, THOMPSON CARMICHAEL PT44/3
"THOMPSONCARMICHAEL" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
92961-24

Полуприцепы-цистерны, THOMPSON CARMICHAEL PT44/3
"THOMPSONCARMICHAEL" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе 6 руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

«THOMPSONCARMICHAEL», Великобритания

Адрес: ENGLAND, West Midlands Bilston, WV14 8NP

Изготовитель

«THOMPSONCARMICHAEL», Великобритания
Адрес: ENGLAND, West Midlands Bilston, WV14 8NP

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

«THOMPSONCARMICHAEL», Великобритания
Адрес: ENGLAND, West Midlands Bilston, WV14 8NP

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны постоянного или переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

  • - горловину с указателем уровня налива;

  • - съемную крышку горловины с заливным люком и дыхательным клапаном;

  • - клапан донный;

  • - кран шаровой;

  • - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские номера нанесены на заводскую табличку в виде буквенно-цифровых или цифровых обозначений ударным методом.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунках 1-5.

Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

Место нанесения заводского номера

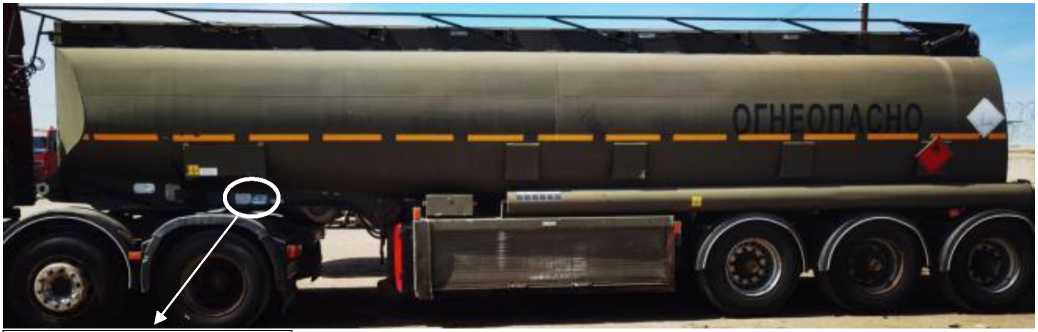

Рисунок 1 - Общий вид полуприцепа-цистерны THOMPSON CARMICHAEL PT44/3 зав. № SA9PT443001056602 и место нанесения заводского номера

Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

Место нанесения заводского номера

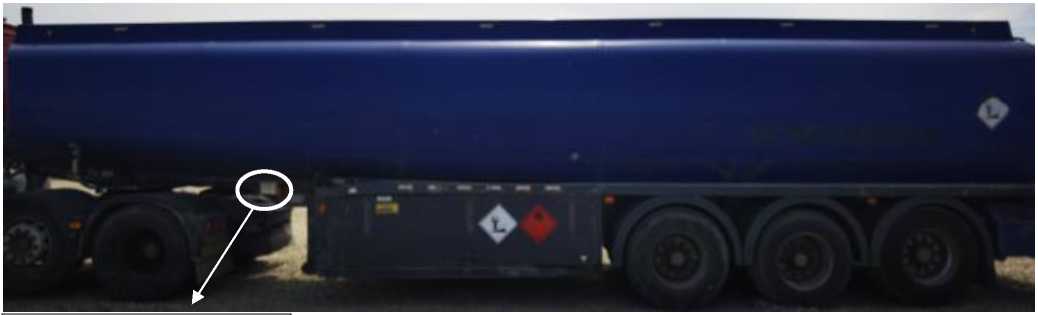

Рисунок 2 - Общий вид полуприцепа-цистерны THOMPSON CARMICHAEL PT44/3 зав. № 2159 и место нанесения заводского номера

Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

Место нанесения заводского номера

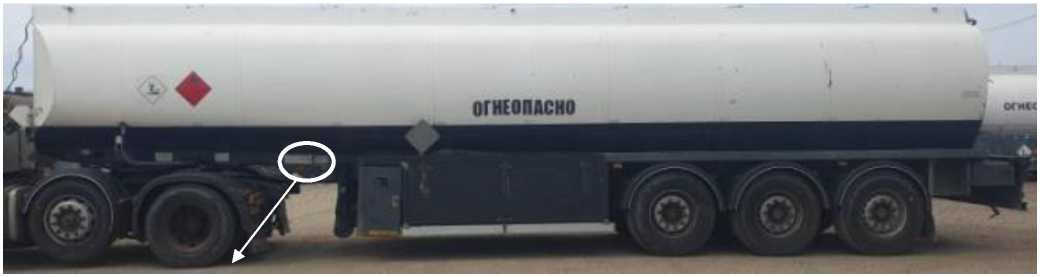

Рисунок 3 - Общий вид полуприцепа-цистерны THOMPSON CARMICHAEL PT44/3 зав. № 1860 и место нанесения заводского номера

Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

Место нанесения заводского номера

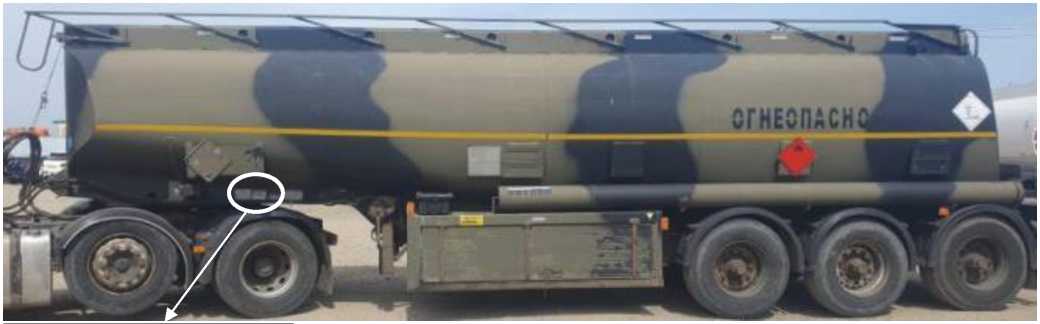

Рисунок 4 - Общий вид полуприцепа-цистерны THOMPSON CARMICHAEL PT44/3 зав. № SA9PT443001056605 и место нанесения заводского номера

Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

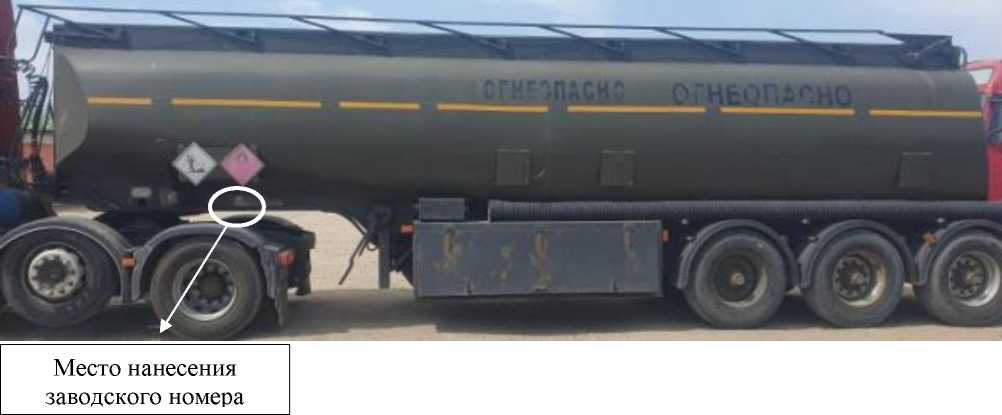

Рисунок 5 - Общий вид полуприцепа-цистерны THOMPSON CARMICHAEL PT44/3 зав. № SA9PT443001056642 и место нанесения заводского номера

Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунках 6 и 7.

Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

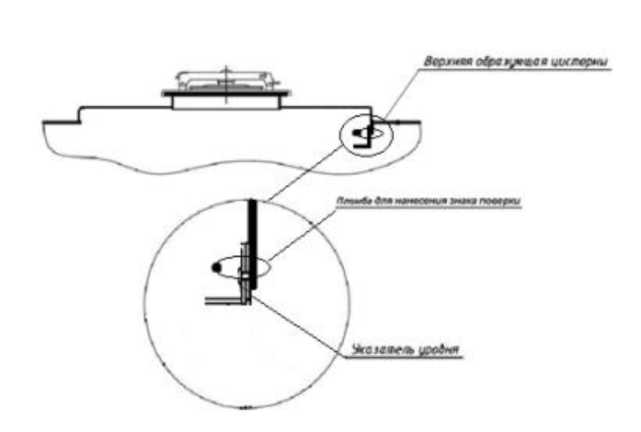

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки для полуприцепов-цистерн THOMPSON CARMICHAEL PT44/3 зав. №№ 1860, 2159, SA9PT443001056605, SA9PT443001056642

Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

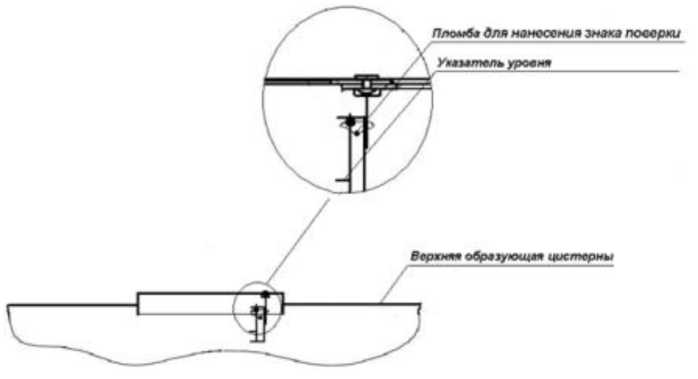

Рисунок 7 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки для полуприцепов-цистерн THOMPSON CARMICHAEL PT44/3 зав. № SA9PT443001056602.


Таблица 3 - Комплектность

Комплектующие

Обозначение

Количество

Полуприцеп-цистерна

THOMPSON CARMICHAEL PT44/3

5 шт.

Запасные части, инструменты и принадлежности

-

5 шт.

Руководство по эксплуатации

-

5 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Заводской номер

SA9PT4430

01056605

SA9PT4430

01056602

SA9PT4430

01056642

1860

2159

Номинальная вместимость, дм3

32000

32000

32000

40600

41300

Действительная вместимость 1-й

3

секции, дм3

7500

7500

7500

7600

7600

Действительная вместимость 2-й

3

секции, дм3

7500

7500

7500

7600

7600

Действительная вместимость 3-й

3

секции, дм3

5600

5600

5600

7600

7600

Действительная вместимость 4-й

3

секции, дм3

5700

5700

5700

5700

6000

Действительная вместимость 5-й

3

секции, дм3

5700

5700

5700

4700

5000

Действительная вместимость 6-й

3

секции, дм3

-

-

-

7400

7500

Пределы допускаемой относительной погрешности ТМ, %

±0,4

Разность между номинальной и действительной вместимостью ТМ, %, не более

±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Снаряженная масса, кг, не более

9000

Длина, мм, не более

13000

Высота, мм, не более

3500

Ширина, мм, не более

2500

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50
