Сведения о средстве измерений: 92980-24 Источники питания постоянного тока линейные

Номер по Госреестру СИ: 92980-24
92980-24 Источники питания постоянного тока линейные
(N3410)

Назначение средства измерений:
Комплексы измерительные аппаратно-программные ИАПК РТУ Р2 (далее по тексту -комплексы) предназначены для воспроизведения напряжения и силы постоянного тока, измерения сопротивления постоянному току и характеристик реле железнодорожной автоматики в сигнализации и связи железных дорог. временных интервалов, при проверке ремонтно-дорожных участках дистанций

сертификация программного обеспечения
Внешний вид. Источники питания постоянного тока линейные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 1
Внешний вид. Источники питания постоянного тока линейные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 2

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 22.08.2029
Номер записи - 194761
ID в реестре СИ - 1418240
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

N3411P, N3411E,

Производитель

Изготовитель - Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1986 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Источники питания постоянного тока линейные (N3410)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hunan Next Generation Instrumental T&C Tech. Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92980-24
22.08.2029
Источники питания постоянного тока линейные, N3410
Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
92980-24
22.08.2029
Источники питания постоянного тока линейные, N3410
Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
93086-24
30.08.2029
Источники питания постоянного тока, N36100
Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
93460-24
14.10.2029
Источники питания постоянного тока, АКИП-1178-4К
Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
93903-24
27.11.2029
Источники-измерители напряжения и силы тока, N2600
Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.

Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.

Бесплатный

Кто поверяет Источники питания постоянного тока линейные (N3410)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • N3411E
  • N3411P
  • 10 10 0 0 0 0 0

    Стоимость поверки Источники питания постоянного тока линейные (N3410)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:

    • - рабочая программа для проверки реле «iapk_rtut» предназначена для измерения параметров нейтральных малогабаритных реле ж. д. автоматики (сопротивления обмоток и цепи контактов, параметров срабатывания, времени отпускания), для просмотра и выводы на печать или в отдельные файлы протоколов проверки реле. Для оптимизации поиска программа осуществляет отбор отчетов из общего числа по вводимым ключам поиска: типу реле, заводскому номеру, году изготовления, дате проверки, фамилии поверившего;

    • - программа поверки «metrology_r.exe» предназначена для автоматизации операций определения метрологических характеристик комплексов.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    iapk rtur.exe

    Номер версии (идентификационный номер) ПО, не ниже

    отсутствует

    Цифровой идентификатор ПО

    31149A8D

    Идентификационное наименование ПО

    metrology r.exe

    Номер версии (идентификационный номер) ПО, не ниже

    отсутствует

    Цифровой идентификатор ПО

    F3EBCFDA

    Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    Наносится на корпус модулей МИР методом этикетирования.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Описание и работа» документа ИАТ.3512.00.00 РЭ «Комплексы измерительные аппаратно-программные ИАПК РТУ Р2 ИАПК и РТУ Р2 КЭБ. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    ТУ 32 ЦШ 2070-2023 «Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ. Технические условия».

    Правообладатель

    АТ»

    округ

    Общество с ограниченной ответственностью «Инжиниринг (ООО «Инжиниринг АТ»)

    ИНН 7806403199

    Юридический адрес: 195279, г. Санкт-Петербург, вн. тер. г. муниципальный

    Ржевка, ш. Революции, д. 69, лит. А, помещ. 12Н, оф. 102.1 Телефон: 8 (812) 243-91-20

    Е-mail: info@engineering-at.ru

    Поверка

    Поверка комплексов возможна только в полном объеме.

    Заводские номера в виде числового кода и знак Евразийского соответствия нанесены на корпус модулей МИР методомэтикетирования.

    Внешний вид комплексов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.

    О ft Инжиниринг АТ

    о о Санкт -

    Петербург

    ИАПКРТУР2 №230348

    ИАТ3512.00.00

    Дата выпуска

    ноябрь 2023 г

    Сделано в России

    Место нанесения заводского номера и знака утверждения типа

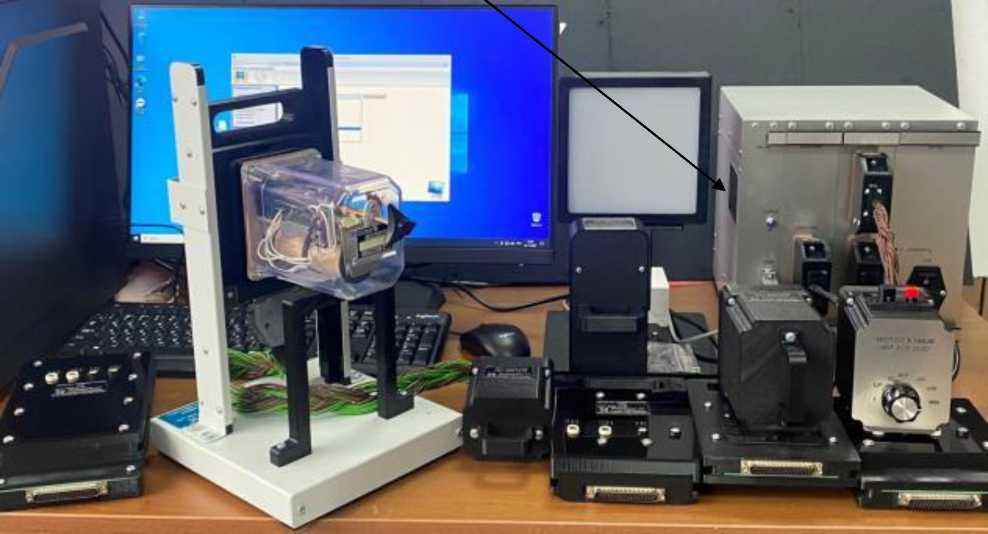

    Рисунок 1 - Внешний вид комплекса, места нанесения заводского номера и знака утверждения типа

    Рисунок 2 - Внешний вид шильда

    с нанесенным заводским номером и знаком утверждения типа

    Программное обеспечение

    Программное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:

    • - рабочая программа для проверки реле «iapk_rtut» предназначена для измерения параметров нейтральных малогабаритных реле ж. д. автоматики (сопротивления обмоток и цепи контактов, параметров срабатывания, времени отпускания), для просмотра и выводы на печать или в отдельные файлы протоколов проверки реле. Для оптимизации поиска программа осуществляет отбор отчетов из общего числа по вводимым ключам поиска: типу реле, заводскому номеру, году изготовления, дате проверки, фамилии поверившего;

    • - программа поверки «metrology_r.exe» предназначена для автоматизации операций определения метрологических характеристик комплексов.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    iapk rtur.exe

    Номер версии (идентификационный номер) ПО, не ниже

    отсутствует

    Цифровой идентификатор ПО

    31149A8D

    Идентификационное наименование ПО

    metrology r.exe

    Номер версии (идентификационный номер) ПО, не ниже

    отсутствует

    Цифровой идентификатор ПО

    F3EBCFDA

    Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Метрологические и технические характеристики

    Таблица 2 -

    Наименование характеристики

    Значение

    1

    2

    Диапазоны воспроизведения напряжения постоянного тока, В

    от 2 до 10 включ. св. 10 до 50

    Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, %

    ± [1,0 + 0,1 • (|ик / Ux| - 1)]1)

    Диапазоны воспроизведения силы постоянного тока, мА

    от 3 до 100 включ. св. 100 до 800

    Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, %

    ± [1,0 + 0,1 • (|1к / Ix| - 1)]2)

    Диапазон измерений временных интервалов, c

    от 0,05 до 8,00

    Пределы допускаемой абсолютной погрешности измерений временных интервалов, с

    ± (0,01 • Т + 0,002)3)

    Диапазон измерений сопротивления постоянному току обмоток реле, Ом

    от 1 до 5000

    Пределы допускаемой относительной погрешности измерений сопротивления постоянному току обмоток реле, %

    ±2,5

    Диапазон измерений сопротивления постоянному току цепи контактов реле, Ом

    от 0,03 до 2,00

    Пределы допускаемой относительной погрешности измерений сопротивления постоянному току цепи контактов реле, %

    ±15

    Диапазоны измерений напряжения срабатывания и отпускания реле, В

    от 2 до 10 включ. св. 10 до 50

    Пределы допускаемой относительной погрешности измерений напряжения срабатывания и отпускания реле, %

    ±4

    Диапазоны измерений силы тока срабатывания и отпускания реле, мА

    от 3 до 100 включ.

    св. 100 до 800

    Пределы допускаемой относительной погрешности измерений силы тока срабатывания и отпускания реле, %

    ±4

    Опорная частота, Гц

    100

    Пределы допускаемой относительной погрешности установки опорной частоты, %

    ±1

    Продолжение таблицы 2

    1) -

    2) -

    3) -

    Uk - верхнее значение диапазона измерений; Ux - измеренное значение.

    Ik - верхнее значение диапазона измерений; Ix - измеренное значение.

    Т - измеренное значение.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Напряжение питания переменного тока, В

    от 198 до 242

    Частота питания переменного тока, Гц

    от 49 до 51

    Потребляемая мощность, В^А, не более

    50

    Продолжительность непрерывной работы, ч, не более

    8

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С

    от +10 до +35

    - относительная влажность воздуха при температуре +25 °С, %,

    не более

    80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Габаритные размеры, мм, не более

    высота ширина длина

    290      270      300

    Масса, кг, не более

    20

    Средняя наработка на отказ, ч, не менее

    50000

    Средний срок службы, лет, не менее

    10

    Знак утверждения типа

    Наносится на корпус модулей МИР методом этикетирования.

    Комплектность средства измерений

    Таблица 4 - Комплектность средства измерений

    Наименование

    Обозначение

    Количество, шт./экз.

    Модуль измерения характеристик реле МИР

    ИАТ.3606.00.00

    1

    Тест блок НМШ

    ИАТ.3606.24.00

    1

    Тестблок НШ

    ИАТ.3606.23.00

    1

    Тестблок РЭЛ

    ИАТ.3606.25.00

    1

    Тест блок НМШБ

    ИАТ.3606.26.00

    1

    Соединитель МИР

    ИАТ.3606.31.00

    1

    Подставка под модуль подключения

    ИАТ.3502.28.00

    1

    Светильник

    ИАТ.3505.04.00

    1

    Модуль НМШ

    ИАТ.3606.18.00

    1

    Модуль АНШ

    ИАТ.3606.19.00

    1

    Модуль РЭЛ

    ИАТ.3606.20.00

    1

    Модуль НШ

    ИАТ.3606.22.00

    1

    Модуль Д3

    ИАТ.3606.21.00

    1

    Соединитель ПЭВМ

    ИАТ.3503.30.00

    1

    Кабель питания

    -

    1

    ЗИП

    Вставки плавкие ВП2Б-1В -10 А 250 В

    ОЮ0.481.021 ТУ

    2

    Наименование

    Обозначение

    Количество, шт./экз.

    ПЭВМ в составе: Системный блок

    1

    Монитор

    -

    1

    Клавиатура

    -

    1

    Мышь

    -

    1

    Принтер

    -

    1

    Сетевой фильтр

    -

    1

    Паспорт ИАПК РТУ Р2

    ИАТ.3512.00.00 ПС

    1

    Руководство по эксплуатации

    ИАТ.3512.00.00 РЭ

    1

    Флеш-накопитель с программным обеспечением

    -

    1


    Изготовитель

    АТ»
    Общество с ограниченной ответственностью «Инжиниринг
    (ООО «Инжиниринг АТ») ИНН 7806403199
    Адрес: 195279, г. Санкт-Петербург, вн. тер. г. муниципальный округ Ржевка, ш. Революции, д. 69, лит. А, помещ. 12Н, оф. 102.1 Телефон: 8 (812) 243-91-20
    Е-mail: info@engineering-at.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
    Адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1
    Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
    Факс: 8 (812) 244-10-04
    E-mail: letter@rustest.spb.ru

    Правообладатель

    АТ»
    округ
    Общество с ограниченной ответственностью «Инжиниринг (ООО «Инжиниринг АТ»)
    ИНН 7806403199
    Юридический адрес: 195279, г. Санкт-Петербург, вн. тер. г. муниципальный
    Ржевка, ш. Революции, д. 69, лит. А, помещ. 12Н, оф. 102.1 Телефон: 8 (812) 243-91-20
    Е-mail: info@engineering-at.ru

    Принцип действия комплексов основан на формировании сигналов с соответствующими электрическими и временными параметрами на реле и контроля параметров выходных сигналов реле. Комплексы функционируют совместно с персональным компьютером (далее по тексту - ПК). Для размещения комплексов и ПК в комплект поставки может входить специальный стол и стеллаж.

    Комплексы состоят из модуля измерения характеристик реле (далее по тексту - МИР), соединительных кабелей и тест блоков.

    Модуль МИР содержит управляющий контроллер, измеритель, схемы коммутации и управляемые источники напряжений и токов. Все управление работой комплексов и отображение результатов проверки осуществляется через ПК, связь с ПК осуществляется по интерфейсу RS-232. На ПК предусматривается также хранение и печать отчетов о результатах проверки. Программное обеспечение, необходимое для работы комплекса, поставляется на флеш-накопителе и устанавливается на ПК.

    Конструктивно комплексы выполнены в виде отдельных модулей МИР.

    Пломбирование комплексов не предусмотрено.

    Нанесение знака поверки на комплексы не предусмотрено.

    Поверка комплексов возможна только в полном объеме.

    Заводские номера в виде числового кода и знак Евразийского соответствия нанесены на корпус модулей МИР методомэтикетирования.

    Внешний вид комплексов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.

    О ft Инжиниринг АТ

    о о Санкт -

    Петербург

    ИАПКРТУР2 №230348

    ИАТ3512.00.00

    Дата выпуска

    ноябрь 2023 г

    Сделано в России

    Место нанесения заводского номера и знака утверждения типа

    Внешний вид. Источники питания постоянного тока линейные (N3410), http://oei-analitika.ru
    Внешний вид. Источники питания постоянного тока линейные (N3410), http://oei-analitika.ru

    Рисунок 1 - Внешний вид комплекса, места нанесения заводского номера и знака утверждения типа

    Рисунок 2 - Внешний вид шильда

    с нанесенным заводским номером и знаком утверждения типа


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Модуль измерения характеристик реле МИР

    ИАТ.3606.00.00

    1

    Тест блок НМШ

    ИАТ.3606.24.00

    1

    Тестблок НШ

    ИАТ.3606.23.00

    1

    Тестблок РЭЛ

    ИАТ.3606.25.00

    1

    Тест блок НМШБ

    ИАТ.3606.26.00

    1

    Соединитель МИР

    ИАТ.3606.31.00

    1

    Подставка под модуль подключения

    ИАТ.3502.28.00

    1

    Светильник

    ИАТ.3505.04.00

    1

    Модуль НМШ

    ИАТ.3606.18.00

    1

    Модуль АНШ

    ИАТ.3606.19.00

    1

    Модуль РЭЛ

    ИАТ.3606.20.00

    1

    Модуль НШ

    ИАТ.3606.22.00

    1

    Модуль Д3

    ИАТ.3606.21.00

    1

    Соединитель ПЭВМ

    ИАТ.3503.30.00

    1

    Кабель питания

    -

    1

    ЗИП

    Вставки плавкие ВП2Б-1В -10 А 250 В

    ОЮ0.481.021 ТУ

    2

    Наименование

    Обозначение

    Количество, шт./экз.

    ПЭВМ в составе: Системный блок

    1

    Монитор

    -

    1

    Клавиатура

    -

    1

    Мышь

    -

    1

    Принтер

    -

    1

    Сетевой фильтр

    -

    1

    Паспорт ИАПК РТУ Р2

    ИАТ.3512.00.00 ПС

    1

    Руководство по эксплуатации

    ИАТ.3512.00.00 РЭ

    1

    Флеш-накопитель с программным обеспечением

    -

    1


    Таблица 2 -

    Наименование характеристики

    Значение

    1

    2

    Диапазоны воспроизведения напряжения постоянного тока, В

    от 2 до 10 включ. св. 10 до 50

    Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, %

    ± [1,0 + 0,1 • (|ик / Ux| - 1)]1)

    Диапазоны воспроизведения силы постоянного тока, мА

    от 3 до 100 включ. св. 100 до 800

    Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, %

    ± [1,0 + 0,1 • (|1к / Ix| - 1)]2)

    Диапазон измерений временных интервалов, c

    от 0,05 до 8,00

    Пределы допускаемой абсолютной погрешности измерений временных интервалов, с

    ± (0,01 • Т + 0,002)3)

    Диапазон измерений сопротивления постоянному току обмоток реле, Ом

    от 1 до 5000

    Пределы допускаемой относительной погрешности измерений сопротивления постоянному току обмоток реле, %

    ±2,5

    Диапазон измерений сопротивления постоянному току цепи контактов реле, Ом

    от 0,03 до 2,00

    Пределы допускаемой относительной погрешности измерений сопротивления постоянному току цепи контактов реле, %

    ±15

    Диапазоны измерений напряжения срабатывания и отпускания реле, В

    от 2 до 10 включ. св. 10 до 50

    Пределы допускаемой относительной погрешности измерений напряжения срабатывания и отпускания реле, %

    ±4

    Диапазоны измерений силы тока срабатывания и отпускания реле, мА

    от 3 до 100 включ.

    св. 100 до 800

    Пределы допускаемой относительной погрешности измерений силы тока срабатывания и отпускания реле, %

    ±4

    Опорная частота, Гц

    100

    Пределы допускаемой относительной погрешности установки опорной частоты, %

    ±1

    Продолжение таблицы 2

    1) -

    2) -

    3) -

    Uk - верхнее значение диапазона измерений; Ux - измеренное значение.

    Ik - верхнее значение диапазона измерений; Ix - измеренное значение.

    Т - измеренное значение.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Напряжение питания переменного тока, В

    от 198 до 242

    Частота питания переменного тока, Гц

    от 49 до 51

    Потребляемая мощность, В^А, не более

    50

    Продолжительность непрерывной работы, ч, не более

    8

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С

    от +10 до +35

    - относительная влажность воздуха при температуре +25 °С, %,

    не более

    80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Габаритные размеры, мм, не более

    высота ширина длина

    290      270      300

    Масса, кг, не более

    20

    Средняя наработка на отказ, ч, не менее

    50000

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
