Номер по Госреестру СИ: 92948-24
92948-24 Машины испытательные
(МИМ.2)
Назначение средства измерений:
Машины испытательные МИМ.2 (далее - машины) предназначены для измерений силы, перемещений и деформации при испытаниях материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяжение, сжатие и изгиб.

Внешний вид.
Машины испытательные
Рисунок № 1

Внешний вид.
Машины испытательные
Рисунок № 2

Внешний вид.
Машины испытательные
Рисунок № 3

Внешний вид.
Машины испытательные
Рисунок № 4

Внешний вид.
Машины испытательные
Рисунок № 5

Внешний вид.
Машины испытательные
Рисунок № 6

Внешний вид.
Машины испытательные
Рисунок № 7

Внешний вид.
Машины испытательные
Рисунок № 8

Внешний вид.
Машины испытательные
Рисунок № 9

Внешний вид.
Машины испытательные
Рисунок № 10
Программное обеспечение
Машина имеет
метрологически значимое программное обеспечение ««GOST_TEST.EXE»», предназначенное для автоматизированного сбора данных, хранения, обработки и контроля состояния машины.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
обеспечения
Таблица 1 -
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«GOST TEST.EXE» |
Номер версии (идентификационный номер ПО) |
не ниже 2.0 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 4 «Порядок работы» «Машины испытательные МИМ.2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений-
- Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
-
- ТУ 26.51.62-006-05400230-2023. Машины испытательные МИМ.2 Технические условия.
Общество с ограниченной ответственностью «ГОСТ» (ООО «ГОСТ») ИНН 0264073386
Юридический адрес: 111024, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. 2-я кабельная, д. 2, стр. 39
Тел./факс: +7 (495) 969-61-27
E-mail: msk@gost-lab.ru
Изготовитель
Общество с ограниченной ответственностью «ГОСТ» (ООО «ГОСТ»)ИНН 0264073386
Адрес: 111024, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. 2-я кабельная, д. 2, стр. 39
Тел./факс: +7 (495) 969-61-27
E-mail: msk@gost-lab.ru
Испытательный центр
ответственностью«Автопрогресс-М»
Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью «ГОСТ» (ООО «ГОСТ») ИНН 0264073386Юридический адрес: 111024, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. 2-я кабельная, д. 2, стр. 39
Тел./факс: +7 (495) 969-61-27
E-mail: msk@gost-lab.ru
Принцип действия машин заключается в приложении силы к испытываемому образцу и одновременного измерения коэффициента пропорциональности электрических сигналов, поступающих от датчиков силы и деформации, а также обработка цифрового сигнала датчика перемещения.
Создаваемая машинами нагрузка, приложенная к испытываемому образцу, деформирует его, при этом в процессе нагружения образца производится измерение значения величины этой нагрузки и соответствующей ей величины перемещения (деформации) образца.
Конструктивно машины состоят из модуля силозадающего, блока управления приводом, блока сбора и преобразования данных и программно-технического комплекса. Модуль силозадающий состоит из основания, на котором закреплена силовая рама, датчика (датчиков) силоизмерительного, датчика перемещений, датчиков продольной и поперечной деформации (опционально), приспособлений для удержания, фиксации или захвата испытываемого образца. Модуль силозадающий получает движение от приводного механизма. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы. Перемещение измеряется датчиком перемещения. Силовая рама может иметь одну, две и более рабочих зон.
Диапазон измерений силы обеспечивается датчиком силоизмерительным или набором датчиков силоизмерительных, входящих в комплект поставки машины.
Машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.
Машины могут оснащаться датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний образцов. По виду контакта с испытываемым образцом датчики продольной и поперечной деформации могут быть контактными или бесконтактными.
Блок сбора и преобразования данных представляет собой микропроцессорный блок, который осуществляет прием и обработку информации от всех датчиков: силоизмерительных, перемещений, продольной и поперечной деформации, управляет режимами работы машины, а также передаёт измерительную информацию на внешние устройства. преобразования данных может иметь различные варианты исполнений внешнего вида, отличающихся формой, габаритными размерами и цветом корпуса, а также может быть выполнен в виде отдельного блока или встроенным в модуль силозадающий. Основным вариантом исполнения управления машин является управление от персонального компьютера. В зависимости от условий эксплуатации программно-технический комплекс может быть дополнен: сенсорным монитором, пультом управления.
Блок сбора и
Выпускаемые модификации машин отличаются: внешним видом, наибольшим пределом измерений силы, пределами допускаемой относительной погрешности измерений силы, диапазоном измерений перемещений, диапазонами измерений продольных и поперечных перемещений (деформаций), габаритными размерами и массой, а также могут выпускаться в вертикальном и горизонтальном исполнениях. Цвет внешнего вида машин может определяться требованием заказчика.
Машины имеют возможность дополнительного подключения системы измерительный ГОСТ-ТЕСТ (рег. № 75946-19)
К средствам измерений данного типа относятся Машины испытательные МИМ.2. модификаций: МИМ.2-1.X-Z, МИМ.2-5.X-Z, МИМ.2-10.X-Z, МИМ.2-15.X-Z, МИМ.2-20.X-Z, МИМ.2-50.X-Z, МИМ.2-100.X-Z, МИМ.2-200.X-Z, МИМ.2-300.X-Z, МИМ.2-400.X-Z, 500.X-Z, МИМ.2-600.X-Z, МИМ.2-1000.X-Z, МИМ.2-1500.X-Z, МИМ.2-2000.X-Z, 3000.X-Z, МИМ.2-5000.X-Z.
МИМ.2-
МИМ.2-
Структура условного обозначения МИМ.2-W.X-Z, где
W - верхний предел измерений силы, кН (см. таблицу 2);
силы, %
X - категория точности допускаемой относительной погрешности измерений
(см. таблицу 2);
Z - классификация по исполнению машин (A, B, С, D, E)
где:
A - Машины одноколонного исполнения;
B - Машины двухколонного исполнения с двумя или более ходовыми винтами и двумя и более направляющими колоннами;
C - Машины двухколонного исполнения с двумя и более рабочими зонами;
D - Машины имеющие неподвижный силовой контур, две или более направляющие колонны с центральным или паролевыми шпинделями, расположенными в нижней или верхней части машины;
E - Машины горизонтального исполнения.
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусах модуля силозадающего и модуля управления, отображающую информацию о модификации машины и заводском номере, а также изучения эксплуатационной документации (руководство по эксплуатации, паспорт), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.
Пломбирование крепёжных винтов корпуса машин не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати, прикрепляемую на стенку корпуса машины.
Нанесение знака поверки на машины не предусмотрено.
Общий вид машин представлен на рисунках 1-5.
Место расположения маркировочной таблички представлен на рисунке 6.
Обозначение места нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 7.

а) Машины уменьшенной высоты, с примером установки датчика продольной деформации

б) Машины базовой модификации

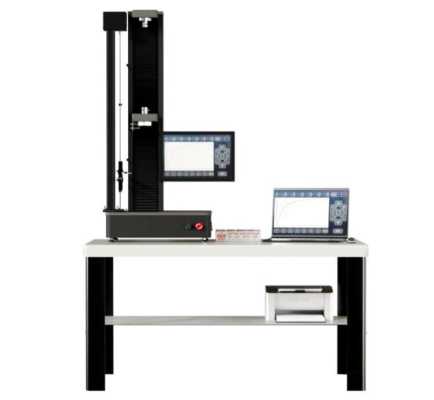

а) Машины настольного исполнения

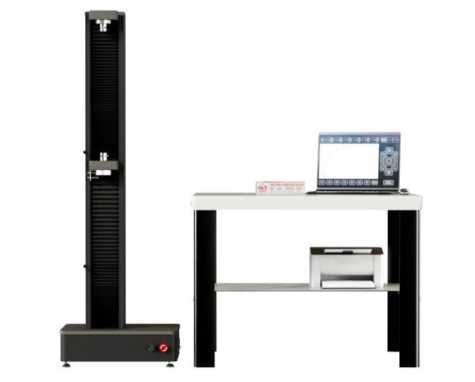

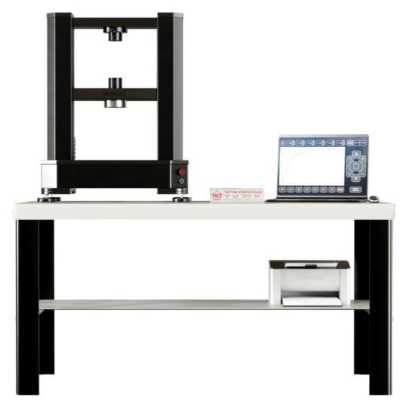

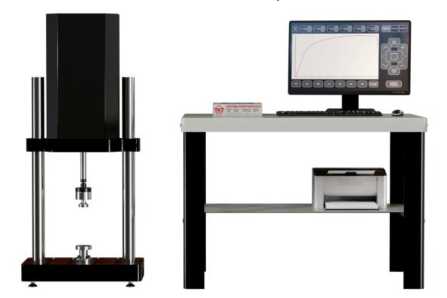

Рисунок 1 - Общий вид машин МИМ.2-W.X-A

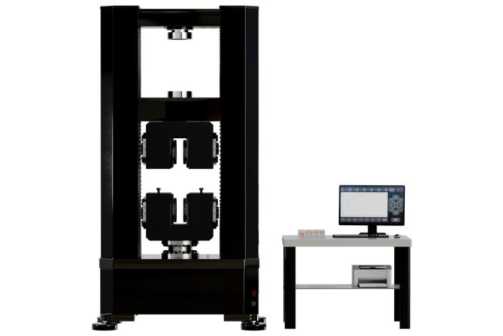

в) Машины базовой модификации
б) Машины напольного исполнения с удлиненной рамой и примером установки датчика продольной деформации

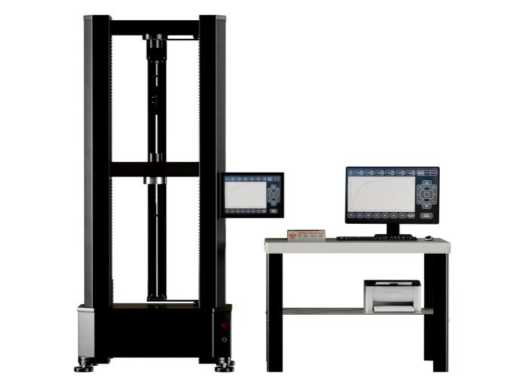

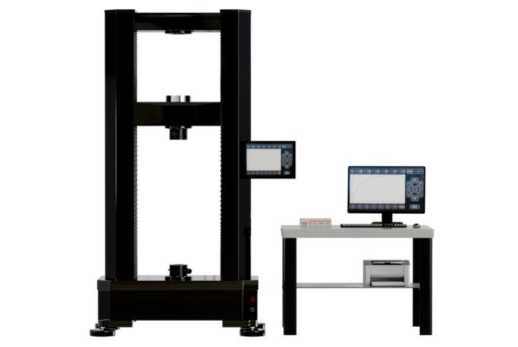

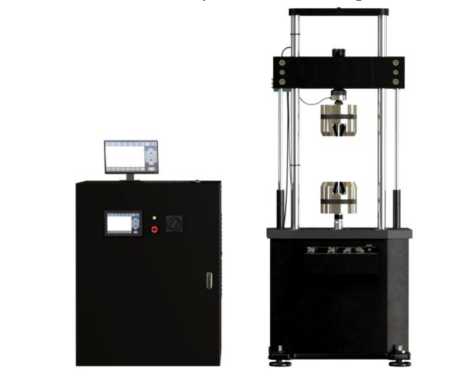

г) Машины с усиленной силовой рамой Рисунок 2 - Общий вид машин МИМ.2-W.X-B

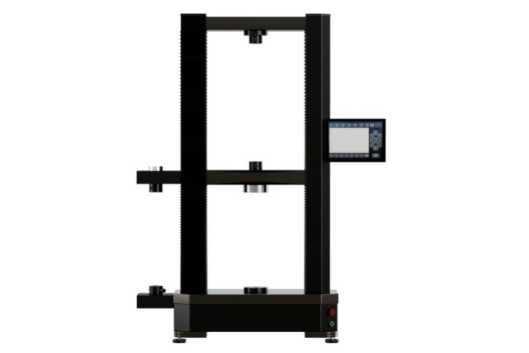

а) Машины с двумя рабочими зонами: основной и дополнительной

б) Машины с тремя рабочими зонами: основной и двумя дополнительными
Рисунок 3 - Общий вид машин МИМ.2-W.X-С

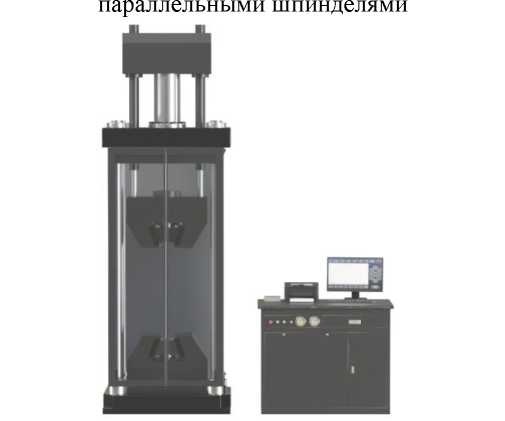

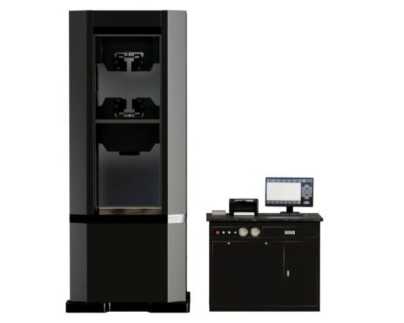

б) Машины стандартного двухколонного исполнения с уменьшенной рамой.
а) Машины стандартного четырехколонного исполнения с уменьшенной рамой


г) Машина четырехколонная стандартного исполнения
в) Машина двухколонная стандартного исполнения


е) Машина четырехколонная с усиленной рамой с одной рабочей зоной и двумя
д) Машина четырехколонная с усиленной рамой с двумя рабочими зонами и защитным ограждением

ж) Машина четырехколонная с усиленной рамой с одной рабочей зоной

з) Машина четырехколонная с усиленной рамой с одной рабочей зоной и защитным ограждением

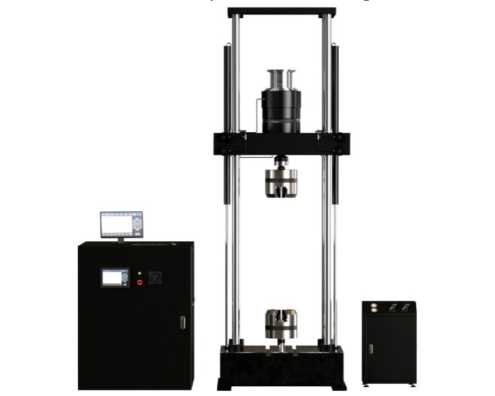

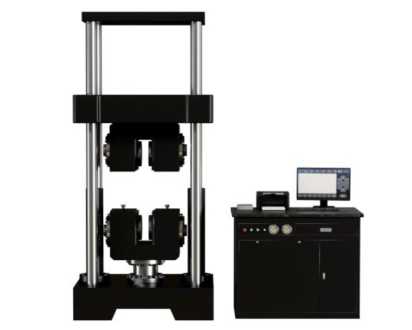

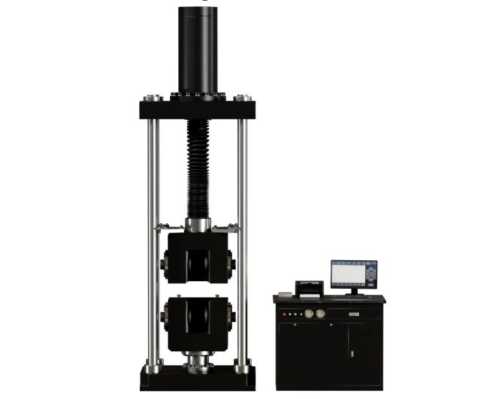

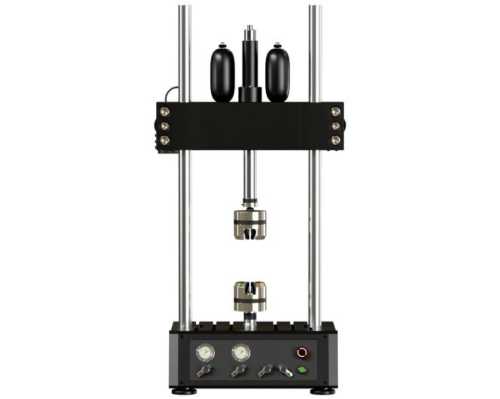

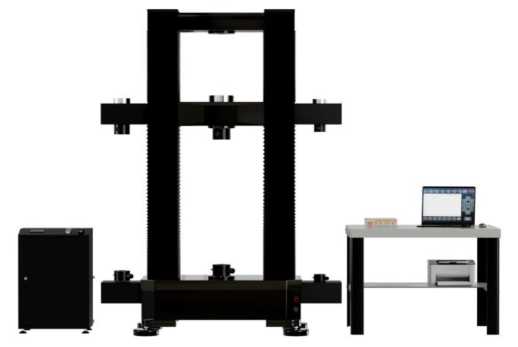

Рисунок 4 - Общий вид машин МИМ.2-W.X-D

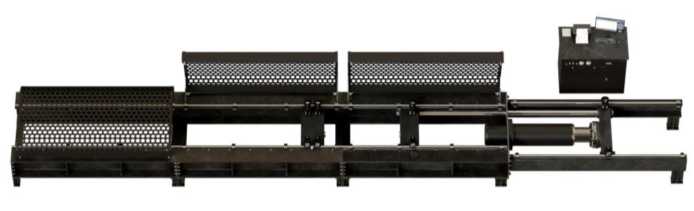

а) Машина горизонтального исполнения с удлиненной рабочей зоной и защитным ограждением

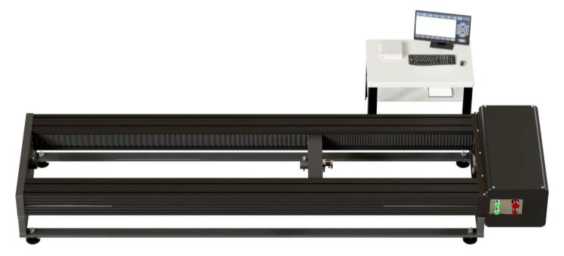

б) Машина стандартного горизонтального исполнения Рисунок 5 -Общий вид машин МИМ.2-W.X-E

Место нанесения маркировочной таблички

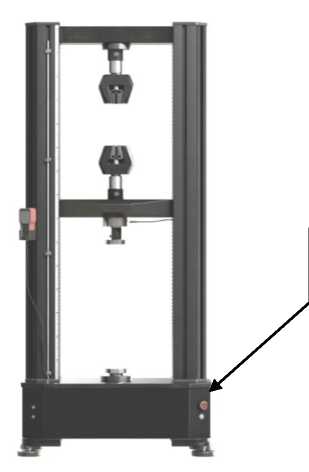

Рисунок 6 - Место расположения маркировочной таблички

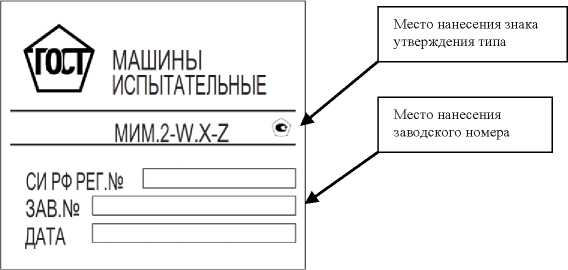

Рисунок 7 - Обозначение места нанесения знака утверждения типа и заводского номера на маркировочной табличке
Таблица 2 - Метрологические характеристики
Модификации |
Диапазон измерений силы1), кН |
МИМ.2-1.X-Z |
от 0,00001 до 1 |
МИМ.2-5.X-Z |
от 0,00001 до 5 |
МИМ.2-10.X-Z |
от 0,00001 до 10 |
МИМ.2-15.X-Z |
от 0,00001 до 15 |
МИМ.2-20.X-Z |
от 0,00001 до 20 |
МИМ.2-50.X-Z |
от 0,00001 до 50 |
МИМ.2-100.X-Z |
от 0,00001 до 100 |
МИМ.2-200.X-Z |
от 0,00001 до 200 |
МИМ.2-300.X-Z |
от 0,00001 до 300 |
МИМ.2-400.X-Z |
от 0,00001 до 400 |
МИМ.2-500.X-Z |
от 0,00001 до 500 |
МИМ.2-600.X-Z |
от 0,00001 до 600 |
МИМ.2-1000.X-Z |
от 0,00001 до 1000 |
МИМ.2-1500.X-Z |
от 0,00001 до 1500 |
МИМ.2-2000.X-Z |
от 0,00001 до 2000 |
МИМ.2-3000.X-Z |
от 0,00001 до 3000 |
МИМ.2-5000.X-Z |
от 0,00001 до 5000 |
Предел допускаемой относительной погрешности измерений силы, % Значение для категории точности2)

±0,5

±2
Таблица 3 -
-
1) - Минимальные и максимальные возможные значения, в зависимости от типа установленных датчиков. Значение диапазона измерения силы указано в индивидуальных паспортах на машины.
-
2) - Категории точности устанавливается предприятием-изготовителем.
Наименование характеристики
Значение для категории точности2)
0,1
0,5
1
2
Диапазон измерений перемещений подвижной траверсы1), мм
от 0 до 5000
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 4 мм включ., мм
-
±0,02
-
-
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы в диапазоне св. 4 мм до верхнего предела диапазона измерений, %
-
±0,5
-
-
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 5 мм включ., мм
-
-
±0,05
-
таблицы 3
Наименование характеристики |
Значение для категории точности2) | |||
0,1 |
0,5 |
1 |
2 | |
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы в диапазоне св. 5 мм до верхнего предела диапазона измерений, % |
- |
- |
±1 |
- |
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 10 мм включ., мм |
±0,01 |
- |
- |
±0,1 |
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы в диапазоне св. 10 мм до верхнего предела диапазона измерений, % |
±0,1 |
- |
- |
±1 |
-
1) - Минимально и максимально возможные значения. Значения диапазонов измерений перемещения подвижной траверсы указаны в индивидуальных паспортах на машины.
-
2) - Категории точности устанавливается предприятием-изготовителем.
Примечание: Канал измерений перемещений подвижной траверсы устанавливается по заказу
Таблица 4 -
Наименование характеристики |
Значение для категории точности2) | |||
0,2 |
0,5 |
1 |
2 | |
Диапазон измерений скорости перемещения подвижной траверсы1), мм/мин |
от 0,001 до 5000 | |||
Пределы допускаемой абсолютной погрешности измерений скорости перемещения подвижной траверсы в диапазоне от 0,001 до 0,5 мм/мин включ., мм/мин |
±0,001 |
±0,0025 |
±0,005 |
±0,01 |
Пределы допускаемой относительной погрешности измерений скорости перемещения подвижной траверсы в диапазоне св. 0,5 мм/мин до верхнего предела измерений, % |
±0,2 |
±0,5 |
±1,0 |
±2,0 |
-
1) - Минимально и максимально возможные значения. Значения диапазонов измерений скорости перемещения подвижной траверсы указаны в индивидуальных паспортах на машины.
-
2) - Категории точности устанавливается предприятием-изготовителем.
Примечание: Канал измерений скорости перемещения подвижной траверсы устанавливается по заказу
Таблица 5 -
Наименование характеристики |
Значение для категории точности2) | |||
0,1 |
0,5 |
1 |
2 | |
Диапазон измерений скорости нагружения подвижной траверсы1), кН/с |
от 0,1 до 5000 | |||
Пределы допускаемой относительной погрешности измерений скорости нагружения подвижной траверсы, % |
±0,5 |
±1 |
±3 |
±5 |
-
1) - Минимально и максимально возможные значения. Значения диапазонов измерений скорости нагружения подвижной траверсы указаны в индивидуальных паспортах на машины.
-
2) - Категории точности устанавливается предприятием-изготовителем. Примечание: Канал измерений скорости нагружения устанавливается по заказу
Таблица 6-
Наименование характеристики |
Значение для категории точности2) | |||
0,2 |
0,5 |
1 |
2 | |
Диапазон измерений продольных перемещений (деформаций)1), мм |
от -100 до 2000 | |||
Диапазон измерений поперечных перемещений (деформаций) 1), мм |
от -25 до 100 | |||
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от -0,3 включ. до 0; от 0 до +0,3 мм включ., мкм |
±0,6 |
±1,5 |
±3 |
- |
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне от нижнего предела диапазона измерений до -0,3 мм не включ. и св. +0,3 мм до верхнего предела диапазона измерений, % |
±0,2 |
±0,5 |
±1 |
- |
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от -1,2 включ. до 0; от 0 до +1,2 мм включ., мкм |
- |
- |
- |
±6 |
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне от нижнего предела диапазона измерений до -1,2 мм не включ. и св. +1,2 мм до верхнего предела диапазона измерений, % |
- |
- |
- |
±2 |
-
1) - Минимально и максимально возможные значения. Значения диапазонов измерений продольных и поперечных перемещений указаны в индивидуальных паспортах на машины.
-
2) - Категории точности устанавливается предприятием-изготовителем.
Примечание: канал измерений продольных и поперечных перемещений устанавливается по заказу
Таблица 7 - Основные технические
Наименование и характеристики |
Значение | |
Модификация |
МИМ.2-1.X-Z, МИМ.2-5.X-Z, МИМ.2-10.Х-Ъ, МИМ.2-15.X-Z, МИМ.2-20.X-Z, МИМ.2-50.X-Z, МИМ.2-100.X-Z, |
МИМ.2-1.X-Z, МИМ.2-5.X-Z, МИМ.2-10.Х-Ъ, МИМ.2-15.X-Z, МИМ.2-20.X-Z, МИМ.2-50.X-Z, МИМ.2-100.X-Z, МИМ.2-200.X-Z, МИМ.2-300.X-Z, МИМ.2-400.X-Z, МИМ.2-500.X-Z, МИМ.2-600.X-Z, МИМ.2-1000.X-Z, МИМ.2-1500.Х- Ъ, МИМ.2-2000.X-Z, МИМ.2-3000.X-Z, МИМ.2-5000.Х-Ъ |
Условия эксплуатации:
|
от +10 до +35 90 | |
Параметры электрического питания:
|
220+22-зз 50±1 |
3 80+38-з8 50±1 |
Таблица 8 - Основные технические
Наименование характеристики |
Значение |
Габаритные размеры (ДлинахШиринахВысота) *), мм, не более |
25000x10000x15000 |
Масса, кг*), не более |
100000 |
Полный средний срок службы, лет, не менее |
10 |
*) - габаритные размеры и масса указаны в индивидуальных паспортах на машину |
