Сведения о средстве измерений: 92910-24 Прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ

Номер по Госреестру СИ: 92910-24
92910-24 Прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ
(Обозначение отсутствует)

Назначение средства измерений:
Прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ (далее по тексту -прибор) предназначен для измерений электрической емкости и тангенса угла потерь с целью диагностики состояния изоляции объектов электроэнергетики и определения характеристик электроизоляционных материалов.

сертификация программного обеспечения

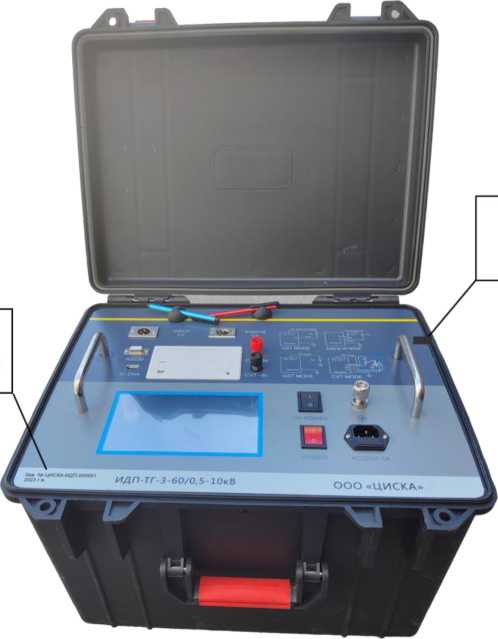

Внешний вид. Прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ, http://oei-analitika.ru рисунок № 1
Внешний вид.
Прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ
Рисунок № 1

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194712
ID в реестре СИ - 1418191
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью ЦИСКА (ООО ЦИСКА)
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
