Номер по Госреестру СИ: 92892-24
92892-24 Пирометры
(Термоскоп)
Назначение средства измерений:
Пирометры Термоскоп предназначены для бесконтактных измерений температуры объектов в диапазоне от минус 20 °C до плюс 3000 °C.

Внешний вид.
Пирометры
Рисунок № 1

Внешний вид.
Пирометры
Рисунок № 2

Внешний вид.
Пирометры
Рисунок № 3
Программное обеспечение
Пирометры функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является неотъемлемой частью приборов. Версия встроенного ПО доступна только на этапе производства.
Пирометры Термоскоп модификаций Термоскоп-600, Термоскоп-800 могут работать с автономным ПО «TS_S».ехе, установленном на компьютер.
Автономное ПО осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Конструкция пирометров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно
Р 50.2.077-2014 соответствует уровню: встроенного - высокий, автономного - средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик пирометров.
Таблица 1-
ПО
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
TS S.ехе |
Номер версии (идентификационный номер) |
2.0.6.Х* |
Цифровой идентификатор ПО |
- |
*- цифры от 0 до 9 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации, паспорта и на наклейке (рисунок 3).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах: Руководство по эксплуатации НВСП.405300.001РЭ1 «Пирометры Термоскоп, модификации Термоскоп-200», Руководство по эксплуатации НВСП.405300.001РЭ2 «Пирометры Термоскоп модификации Термоскоп-600», Руководство по эксплуатации НВСП.405300.001РЭ3 «Пирометры Термоскоп модификации Термоскоп-800», раздел 3 «Принцип работы и устройство пирометра».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (часть 3);
Испытательный центр
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Инфратест- оптические технологии» (ООО «Инфратест- оптические технологии»)ИНН 6686016500
Юридический адрес: 620135, Свердловская обл., г. Екатеринбург, ул. Таганская, стр.60/2, оф. 104
Телефон: +7 (343) 286-62-93
Web-сайт: www.infratest.ru
E-mail: info@infratest.ru
Изготовители Общество с ограниченной ответственностью «Инфратест- оптические технологии» (ООО «Инфратест- оптические технологии»)
ИНН 6686016500
Адрес: 620135, Свердловская обл., г. Екатеринбург, ул. Таганская, стр.60/2, оф. 104 Телефон: +7 (343) 286-62-93
Web-сайт: www.infratest.ru
E-mail: info@infratest.ru
Общество с ограниченной ответственностью «Инфратест» (ООО «Инфратест») ИНН 6670035151
Адрес: 620135, Свердловская обл., г. Екатеринбург, ул. Таганская, стр.60/2, оф. 102 Телефон: +7 (343) 286-43-58
Web-сайт: www.infratest.ru
E-mail: info@infratest.ru
К настоящему типу относятся пирометры Термоскоп модификаций Термоскоп-200, Термоскоп-600, Термоскоп-800 (далее - пирометры).
Принцип действия пирометров основан на преобразовании потока излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник с системой термостатирования, в электрический сигнал, пропорциональный температуре. Информация о температурном состоянии объекта выдается на линейный токовый выход (4-20 мА). В модификации Термоскоп-600 и модификации Термоскоп-800 предусмотрен вывод информации об измеренной температуре на цифровой индикатор и по последовательному каналу RS-485 возможно подключение к персональному компьютеру.
Пирометры Термоскоп модификации Термоскоп-600 и модификации Термоскоп-800 выпускаются в двух исполнениях. Исполнение 1C - пирометр частичного излучения. Исполнение 2С - пирометр спектрального отношения.
Пирометры Термоскоп модификаций Термоскоп-200, Термоскоп-800 по исполнению корпуса - моноблок, модификация Термоскоп-600 включает в себя электронный блок и оптоволоконный кабель с оптической головкой.
Маркировка пирометров выполнена на двух самоклеящихся стойких к стиранию наклейках, которые наносятся на корпус пирометров и содержат:
- наименование СИ, модификация, исполнение 1С или 2С (для модификаций Термоскоп-600, Термоскоп-800); заводской номер в формате не менее 8 арабских цифр по принятой нумерации предприятия-изготовителя, диапазон измерений, показатель визирования, дата изготовления;
- наименование предприятия-изготовителя, адрес, телефон, веб-сайт изготовителя, надпись «Сделано в России», знак утверждения типа.
Нанесение знака поверки на пирометр не предусмотрено.
Общий вид средства измерений и представлен на рисунках 1-2, наклейки на корпусе пирометров на рисунке 3.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

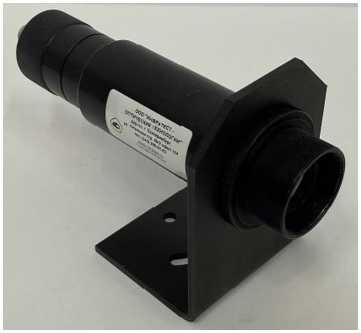

Рисунок 1 - Общий вид пирометров Термоскоп модификации Термоскоп-200

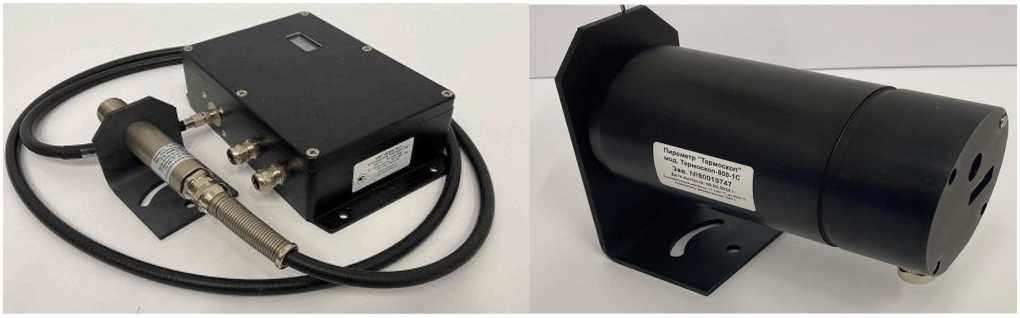

Рисунок 2 - Общий вид пирометров Термоскоп модификации Термоскоп-600 и модификации Термоскоп-800
Место нанесения заводского номера
ООО "ИНФРАТЕСТ" 620135, г. Екатеринбург, ул Таганская стр. 60/2 оф 102
тел. (343) 286-43-59 www.infratest.ru Сделано в России
Место нанесения знака утверждения типа
Пирометр "Термоскоп" мод. Термоскоп-800-1 С
> Зав. №80010747
Дата выпуска: 05.02.2024 г. Температурный диапазон, от 1000 *С до 2500 “С Показатель визирования 240 1

ООО "инФРАтест-ОПТИЧЕСКИЕ ТЕХНОЛОГИИ" 620135. г Екатеринбург, ул Таганская стр 60/2 офис 104 теп (343» 266-62-93
• ('atost г., <'лопа»«о о Р<х:с**и
Рисунок 3 - Пример наклейки на корпусе пирометров
Комплектность пирометров приведена в таблицах 10 - 12.
Таблица 10 - Комплектность пирометра Термоскоп мод. Термоскоп-200
Наименование |
Обозначение |
Количество |
Пирометр Термоскоп |
Термоскоп-200 |
1 шт. |
Руководство по эксплуатации |
НВСП.405300.001РЭ1 |
1 экз. |
Паспорт |
НВСП.405300.001-01ПС |
1 экз. |
Кронштейн |
1 шт. | |
Гайка |
1 шт. |
Таблица 11 - Комплектность пирометра Термоскоп мод. Термоскоп-600
Наименование |
Обозначение |
Количество |
Пирометр Термоскоп |
Термоскоп-600 |
1 шт. |
Руководство по эксплуатации |
НВСП.405300.001РЭ2 |
1 экз. |
Паспорт |
НВСП.405300.001-02ПС |
1 экз. |
Кронштейн |
1 шт. | |
Гайка |
1 шт. |
Таблица 12 - Комплектность
-800
мод.
Наименование |
Обозначение |
Количество |
Пирометр Термоскоп |
Термоскоп-800 |
1 шт. |
Руководство по эксплуатации |
НВСП.405300.001РЭ3 |
1 экз. |
Паспорт |
НВСП.405300.001-03ПС |
1 экз. |
Кронштейн |
1 шт. | |
Гайка |
1 шт. |
Метрологические характеристики пирометров приведены в таблицах 2-4.
Таблица 2- Метрологические характеристики пирометров Термоскоп модификации Термоскоп-200
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С1 |
от -20 до +2000 |
Пределы допускаемой абсолютной погрешности, °С, в диапазоне температуры:
|
±2,0 ±1,0 ±0,01^Тизм2 |
Показатель визирования |
1:30; 1:50; 1:75 |
|
Таблица 3 - Метрологические характеристики пирометров Термоскоп модификации Термоскоп-600
Наименование характеристики |
Исполнение | |
1С |
2С | |
Диапазон измерений температуры, °С1 |
от +300 до +2300 |
от +700 до +2500 |
Пределы допускаемой абсолютной погрешности, °С, в диапазоне температуры:
|
±3,0 ±0,005^Тизм2 |
±(0,0065^Тизм2+1) |
Показатель визирования |
1:150; 1:280 |
1:100 |
Таблица 4 - Метрологические характеристики пирометров Термоскоп модификации Термоскоп-800
Наименование характеристики |
Исполнение | |
1С |
2С | |
Диапазон измерений температуры, °С1) |
от +300 до +2500 |
от +600 до +3000 |
Пределы допускаемой абсолютной погрешности, °С, в диапазоне температуры:
|
±3,0 ±0,005^Тизм2) |
±(0,0065^Тизм2)+1) |
Показатель визирования |
1:240 |
-
1) В таблице указан полный диапазон измерений температуры пирометров. Для конкретного пирометра, диапазон измерений температуры лежит внутри максимального диапазона и, приведен на маркировке пирометра и в руководстве по эксплуатации.
-
2) Т изм - показания пирометра, °С
Основные технические характеристики пирометров приведены в таблицах 5-8.
Таблица 5 - Основные технические характеристики пирометров Термоскоп модификации Термоскоп-200
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более диаметр х длина (без охлаждаемого кожуха) |
45x195 |
Масса, кг, не более |
1,0 |
Напряжение питания (постоянный ток), В |
от 18 до 30 |
Условия эксплуатации:
|
от -10 до +50 от +5 до +130 от 10 до 80 |
Условия хранения и транспортировки:
|
от -50 до +50 от 10 до 80 |
Таблица 6 - Основные технические характеристики пирометров Термоскоп модификации Термоскоп-600
Наименование характеристики |
Значение |
1 |
2 |
Габаритные размеры, мм, не более - оптоволоконный кабель с оптической головкой: диаметр х длина электронный блок (ДхШхВ) |
см. таблицу 7 175x125x60 |
Масса, кг, не более
|
см. таблицу 7 1,5 |
Напряжение питания (постоянный ток), В |
от 18 до 30 |
таблицы 6
1 |
2 |
Условия эксплуатации:
|
от -30 до 180 от -10 до +50 от 10 до 80 |
Условия хранения и транспортировки:
|
от -50 до +50 от 10 до 80 |
Таблица 7 -
и масса оптоволоконного кабеля с оптической головкой
Показатель визирования |
Диаметр оптической головки, мм |
Диаметр оптоволоконного кабеля, мм |
Длина оптической головки, мм |
Длина оптоволоконного кабеля, мм |
Масса оптоволоконного кабеля с оптической головкой, кг |
1:150 |
25 |
9,1 |
68 |
2000 |
0,55 |
5000 |
0,95 | ||||
10000 |
1,55 | ||||
15000 |
2,15 | ||||
20000 |
2,75 | ||||
1:280 |
24 |
9,1 |
106 |
2000 |
0,6 |
5000 |
1,0 | ||||
10000 |
1,6 | ||||
15000 |
2,2 | ||||
20000 |
2,8 | ||||
1:100 |
28 |
11 |
102 |
3000 |
1,0 |
5000 |
1,2 | ||||
10000 |
2,4 |
Таблица 8 - Основные технические характеристики пирометров Термоскоп модификации Термоскоп-800
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более диаметр х длина (без охлаждаемого кожуха) |
85x205 |
Масса, кг, не более |
1,3 |
Напряжение питания (постоянный ток), В |
от 18 до 30 |
Условия эксплуатации:
|
от -10 до +50 от +5 до +130 от 10 до 80 |
Условия хранения и транспортировки:
|
от -50 до +50 от 10 до 80 |
Показатели надежности пирометров приведены в таблице 9.
Таблица 9 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка до метрологического отказа, ч, не менее |
10000 |
Срок службы, лет, не менее |
9 |
Гарантийный срок, месяцев |
12 |
