Сведения о средстве измерений: 92888-24 Сигнализаторы положения поплавка

Номер по Госреестру СИ: 92888-24
92888-24 Сигнализаторы положения поплавка
(СПП4-МК-420)

Назначение средства измерений:
Сигнализаторы положения поплавка СПП4-МК-420 (далее предназначены для измерений угла наклона.

сертификация программного обеспечения
Внешний вид. Сигнализаторы положения поплавка, http://oei-analitika.ru рисунок № 1
Внешний вид.
Сигнализаторы положения поплавка
Рисунок № 1
Внешний вид. Сигнализаторы положения поплавка, http://oei-analitika.ru рисунок № 2
Внешний вид.
Сигнализаторы положения поплавка
Рисунок № 2

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 14.08.2029
Номер записи - 194690
ID в реестре СИ - 1418169
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ТИУС" (ООО "ТИУС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1876 от 2024.08.14 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Сигнализаторы положения поплавка (СПП4-МК-420)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ТИУС" (ООО "ТИУС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92888-24
14.08.2029
Сигнализаторы положения поплавка, СПП4-МК-420
Общество с ограниченной ответственностью "ТИУС" (ООО "ТИУС") (РОССИЯ г. Москва)
ОТ
МП
1 год
92888-24
14.08.2029
Сигнализаторы положения поплавка, СПП4-МК-420
Общество с ограниченной ответственностью "ТИУС" (ООО "ТИУС") (РОССИЯ г. Москва)
ОТ
МП
1 год

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Сигнализаторы положения поплавка (СПП4-МК-420)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Сигнализаторы положения поплавка (СПП4-МК-420)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО управляет работой сигнализаторов в целом.

Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

AngleSensor

Номер версии (идентификационный номер) ПО

v1.366.31

Цифровой идентификатор ПО

ac56bafc02e1a507340457aff2751e3c

Алгоритм вычисления контрольной суммы

MD5

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится на табличку, расположенную на крышке сигнализаторов, и в правый нижний угол руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Принцип действия, установка и настройка» документа ТВНУ.407762.002РЭ «Сигнализатор положения поплавка СПП4-МК-420. Руководство по эксплуатации»


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

2504001.10.00ТУ. Сигнализаторы положения поплавка СПП4-МК-420. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ТИУС» (ООО «ТИУС») ИНН 7733808539

Юридический адрес: 125362, г. Москва, ул. Циолковского, д. 4, ком. 7 Телефон: (499) 707-15-44

E-mail: info@tius-project.ru

Web-сайт: www.tius-project.ru

Изготовитель

Общество с ограниченной ответственностью «ТИУС» (ООО «ТИУС») ИНН 7733808539
Юридический адрес: 125362, г. Москва, ул. Циолковского, д. 4, ком. 7 Адрес осуществления деятельности: 440028, г. Пенза, ул. Фрунзе, д. 33 Телефон: (499) 707-15-44
E-mail: info@tius-project.ru
Web-сайт: www.tius-project.ru

Испытательный центр

региональный центр в Пензенской области»
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 Телефон (факс): (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru

Правообладатель

Общество с ограниченной ответственностью «ТИУС» (ООО «ТИУС») ИНН 7733808539
Юридический адрес: 125362, г. Москва, ул. Циолковского, д. 4, ком. 7 Телефон: (499) 707-15-44
E-mail: info@tius-project.ru
Web-сайт: www.tius-project.ru

Сигнализаторы применяются для контроля за уровнем жидкости в сепарационной ёмкости измерительной установки в системах оперативного учёта нефти в нефтедобывающей отрасли. Сигнализаторы устанавливается на подвижном штоке поплавка сепарационной ёмкости и измеряет его угловое положение в пространстве.

Принцип действия сигнализаторов основан на преобразовании относительного значения ускорения свободного падения в электрический унифицированный сигнал 4-20 мА, пропорциональный углу наклона корпуса сигнализатора.

Конструкция сигнализаторов выполнена в металлическом корпусе с откручивающейся крышкой и с выводом для подключения линий связи. Конструкция сигнализаторов также может быть выполнена в виде бескорпусного исполнения - печатной платы.

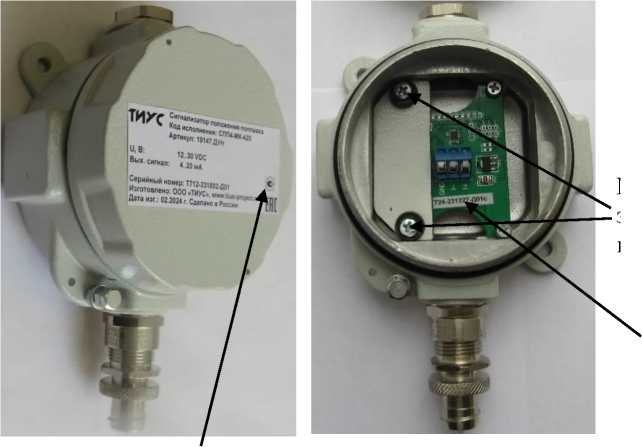

Фотография общего вида представлена на рисунке 1.

Внешний вид. Сигнализаторы положения поплавка (СПП4-МК-420), http://oei-analitika.ru

Место нанесения серийного номера

Рисунок 1 - Внешний вид

Место нанесения знака утверждения типа

Места нанесения знака поверки и пломбирования

Внешний вид. Сигнализаторы положения поплавка (СПП4-МК-420), http://oei-analitika.ru

На фотографиях сигнализаторы показаны в исходном положении, соответствующем нижнему пределу измерений ноль градусов.

Пломбирование сигнализаторов осуществляется путём нанесения знака поверки в виде оттиска поверительного клейма на мастику двух винтов крепления печатной платы.

Серийный номер в цифровом обозначении, состоящий из арабских цифр, наносится на нижнюю часть печатной платы в виде наклейки и заносится в руководство по эксплуатации рукописным способом.


Комплектность приведена в таблице 4.

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Сигнализатор

-

1 шт.

Руководство по эксплуатации

ТВНУ.407762.002РЭ

1 экз.


представлены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений угла, °

от 0 до 150

Пределы допускаемой основной абсолютной погрешности измерений угла, °

  • - в диапазоне значений верхнего предела измерений от 30 до 90° включ.

  • - в диапазоне значений верхнего предела измерений св. 90 до 150°

±1,5

±2,5

Пределы допускаемой дополнительной абсолютной погрешности измерений угла, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, °

±1

Примечания. 1 Верхний предел измерений может быть перестроен в диапазоне от 30 до 150° кратно 1 °.

2 Диапазон измерений имеет условный ноль и может быть перестроен на следующие значения: 0; 90; 180; 270° относительно исходного положения сигнализатора, показанного на рисунке 1, при его повороте по часовой стрелке.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Время измерений, с, не более

45

Напряжение питания постоянного тока, В

от 12 до 30

Нормальные условия:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха при температуре +25 °С, %

  • - атмосферное давление, кПа

от +15 до +25 до 80

от 84 до 106

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха при температуре +40 °С, %, не более

  • - атмосферное давление, кПа (мм рт. ст.)

от 0 до +40

95 от 84 до 106,7 (от 630 до 800)

Масса, кг, не более

1

Габаритные размеры (ДхШ^В), мм, не более

65x114x175
