Номер по Госреестру СИ: 92885-24
92885-24 Газоанализаторы непрерывного действия
(Палантир)
Назначение средства измерений:
Газоанализаторы непрерывного действия Палантир (далее - газоанализаторы) предназначены для измерений массовых концентраций загрязняющих газообразных веществ: оксида углерода (CO), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), озона (О3), аммиака (NH3), формальдегида (CH2O), метана (CH.i) в атмосферном воздухе.
Внешний вид.
Газоанализаторы непрерывного действия
Рисунок № 1
Внешний вид.
Газоанализаторы непрерывного действия
Рисунок № 2
Внешний вид.
Газоанализаторы непрерывного действия
Рисунок № 3
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 14.08.2029
Номер записи - 194687
ID в реестре СИ - 1418166
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Калужский электромеханический завод" (АО "КЭМЗ")
Страна - РОССИЯ
Населенный пункт - г. Калуга
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1876 от 2024.08.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Газоанализаторы непрерывного действия (Палантир)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Калужский электромеханический завод" (АО "КЭМЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92885-24 14.08.2029 |
Газоанализаторы непрерывного действия , Палантир Акционерное общество "Калужский электромеханический завод" (АО "КЭМЗ") (РОССИЯ г. Калуга) |
ОТ МП |
1 год |
|
92885-24 14.08.2029 |
Газоанализаторы непрерывного действия , Палантир Акционерное общество "Калужский электромеханический завод" (АО "КЭМЗ") (РОССИЯ г. Калуга) |
ОТ МП |
1 год |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Газоанализаторы непрерывного действия (Палантир)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы непрерывного действия (Палантир)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор имеет встроенное программное обеспечение (далее - ПО), разработанное специально для решения задач измерения содержания определяемых компонентов. ПО осуществляет функции:
-
- автодиагностика работоспособности газоанализатора и проведение калибровочных измерений;
-
- управление основными режимами работы;
-
- сбор, автоматическое интерпретирование (расчет);
-
- передача данных на внешнее устройство.
Уровень защиты встроенного ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PALANTIR GA SOFT |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.1 |
Систематизированное хранение, протоколирование, отображение информации о результатах анализа выполняет внешнее (по отношению к газоанализатору) ПО, устанавливаемое на персональный компьютер, предназначенный для работы с газоанализатором.
Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные внешнего программного обеспечения газоанализаторов указаны в таблице 2.
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PALANTIR GA MONITOR |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 11 «Проверка работоспособности и соответствия метрологических характеристик газоанализатора заявленным значениям» документа ЯИУШ.413411.001 РЭ «Газоанализаторы непрерывного действия «Палантир». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.3);
ЯИУШ 413411.001.ТУ «Газоанализаторы непрерывного действия «Палантир». Технические условия».
ПравообладательАкционерное общество «Калужский электромеханический завод» (АО «КЭМЗ») ИНН 4027106964
Юридический адрес: 248002, г. Калуга, ул. Салтыкова-Щедрина, д. 121 Телефон: (4842) 763-700
E-mail: kemz@kaluga.ru
Изготовитель
Акционерное общество «Калужский электромеханический завод» (АО «КЭМЗ») ИНН 4027106964Адрес: 248002, г. Калуга, ул. Салтыкова-Щедрина, д. 121 Телефон: (4842) 763-700
E-mail: kemz@kaluga.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Акционерное общество «Калужский электромеханический завод» (АО «КЭМЗ») ИНН 4027106964Юридический адрес: 248002, г. Калуга, ул. Салтыкова-Щедрина, д. 121 Телефон: (4842) 763-700
E-mail: kemz@kaluga.ru
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую, затем в цифровую форму, с последующей обработкой встроенным микропроцессором и передачей результатов измерений внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.
В газоанализаторах в качестве измерительных преобразователей используются электрохимические и оптические сенсоры.
Тип газоанализатора - стационарный. Режим работы - непрерывный в составе измерительных комплексов. Возможна работа в режиме автономных (вне измерительных комплексов) измерений с подключением к персональному компьютеру.
Газоанализатор применяют для мониторинга загрязнений атмосферного воздуха, в том числе в составе стационарных, передвижных и малогабаритных постов наблюдения загрязнений на территории населенных пунктов и на границе санитарно-защитных зон предприятий, а также мониторинга воздуха рабочих зон предприятий.
Конструктивно газоанализатор представляет собой прибор, состоящий из следующих блоков: газоаналитического, калибровки «нуля» газовых сенсоров, пробоподготовки.
Принцип действия газоаналитического блока - электрохимический (все газы кроме метана) и оптический (метан).
Способ отбора пробы - принудительный.
Газоанализаторы выпускаются в четырех модификациях: Палантир-5, Палантир К-5, Па-лантир-8, Палантир К-8 в зависимости от определяемого компонента и исполнения корпуса, а именно:
-
- Палантир-5 и Палантир К-5 предназначены для измерений массовых концентраций оксида углерода (CO), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), озона (О3).
-
- Палантир-8 и Палантир К-8 предназначены для измерений массовых концентраций оксида углерода (CO), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), озона (Оз), аммиака (NH3), формальдегида (CH2O), метана (CHi).
-
- Палантир-5 и Палантир-8 имеют корпус высотой 4U для установки в стойку 19 дюймов.
- Палантир К-5 и Палантир К-8 имеют корпус в виде вставного блока в блочный каркас 6U 19-дюймовой стойки.
В зависимости от модификации газоанализаторы могут включать систему пробоподго-товки, обеспечивающую стабилизацию температуры и (или) влажности пробы.
В газоанализаторах Палантир-5 и Палантир-8 система пробоподготовки пассивного типа встроена внутри корпуса прибора.
В газоанализаторах Палантир К-5 и Палантир К-8 система пробоподготовки выполнена в виде отдельного блока и может быть как пассивной, так и активной.
Система пассивного типа состоит из протяженного трубопровода, по которому прокачивается воздух пробы, и датчика температуры и влажности пробы, установленного в конце трубопровода.
Система активного типа предусматривает наличие активных элементов обогрева/охла-ждения пробы (элементов Пельтье).
Общий вид газоанализаторов представлен на рисунках 1-2. Пломбирование газоанализаторов модификации Палантир К-5, Палантир К-8 от несанкционированного доступа обеспечивается путем нанесения наклейки на верхнюю панель корпуса и представлено на рисунке 3. Пломбирование газоанализаторов модификации Палантир-5, Палантир-8 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр (или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита), наносится вручную пером ручки на идентификационную табличку, сохранность которой обеспечивается путем заклеивания зрачной защитной пленкой (рисунок 4).
про-

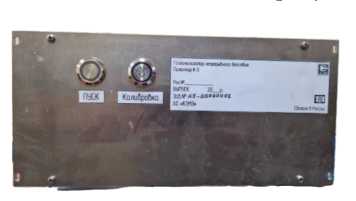

Рисунок 1 - Общий вид газоанализаторов непрерывного действия Палантир модификации
Палантир К-5, Палантир К-8

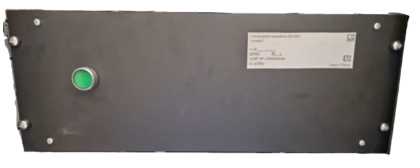

Рисунок 2 - Общий вид газоанализаторов непрерывного действия Палантир модификации
Палантир-5, Палантир-8

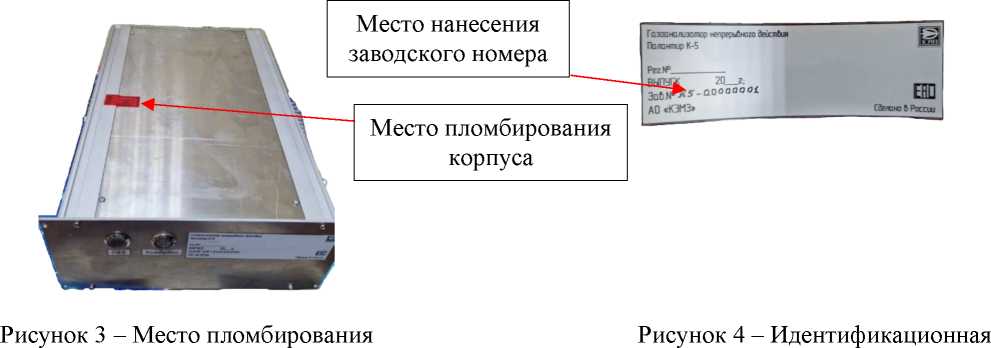

табличка газоанализаторов непрерывного действия Палантир с местом нанесения заводского номера
корпуса газоанализаторов непрерывного действия Палантир модификации Палантир К-5, Палантир К-8
Таблица 3 -
|
Определяемый компонент2) |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной погрешности, % | ||
|
приведенной1) |
относительной | |||
|
Оксид углерода (CO) |
от 0 до 50 |
от 0 до 4 включ. |
± 25 |
- |
|
св. 4 до 50 |
- |
± 25 | ||
|
Диоксид серы (SO2) |
от 0 до 5 |
от 0 до 0,4 включ. |
± 25 |
- |
|
св. 0,4 до 5 |
- |
± 25 | ||
|
Оксид азота (NO) |
от 0 до 4 |
от 0 до 0,3 включ. |
± 25 |
- |
|
св. 0,3 до 4 |
- |
± 25 | ||
|
Диоксид азота (NO2) |
от 0 до 2 |
от 0 до 0,16 включ. |
± 25 |
- |
|
св. 0,16 до 2 |
- |
± 25 | ||
таблицы 3
|
Определяемый компонент2) |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной погрешности, % | ||
|
приведенной1) |
относительной | |||
|
Озон (Оз) |
от 0 до 0,5 |
от 0 до 0,13 включ. |
± 25 |
- |
|
св. 0,13 до 0,5 |
- |
± 25 | ||
|
Аммиак (NH3) |
от 0 до 5 |
от 0 до 0,2 включ. |
± 25 |
- |
|
св. 0,2 до 5 |
- |
± 25 | ||
|
Формальдегид (CH2O) |
от 0 до 1 |
от 0 до 0,1 включ. |
± 25 |
- |
|
св. 0,1 до 1 |
- |
± 25 | ||
|
Метан (СН4) |
от 0 до 20000 |
от 0 до 2000 включ. |
± 25 |
- |
|
св. 2000 до 20000 |
- |
± 25 | ||
1) приведенная погрешность нормирована к верхнему пределу поддиапазона измере-
ний;
2) время установления показаний Т0,9 не более 180 секунд.
Таблица 4 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,3 |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,1 |
|
Предел допускаемой дополнительной погрешности при изменении относительной влажности от 10 % до 30 % и от 80 % до 95 %, в долях от пределов допускаемой основной погрешности |
0,2 |
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током, В |
12±2 |
|
Потребляемая электрическая мощность, Вт, не более |
100 |
|
Интерфейс передачи данных |
RS-485 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °C |
от +10 до +30 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
- диапазон относительной влажности окружающего воздуха, % |
от 10 до 95 |
|
Габаритные размеры, мм, не более: - газоанализатор модификаций Палантир-5 и Палантир-8 | |
|
- глубина |
363,5 |
|
- ширина |
425 |
|
- высота |
174,1 |
|
- газоанализатор модификаций Палантир К-5 и Палантир К-8 | |
|
- глубина |
344,5 |
|
- ширина |
241 |
|
- высота |
117,2 |
таблицы 5
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - газоанализатор модификаций Палантир-5 и Палантир-8 |
12 |
|
- газоанализатор модификаций Палантир К-5 и Палантир К-8 |
10 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013): - газоанализатор модификаций Палантир-5 и Палантир-8 |
IP30 |
|
- газоанализатор модификаций Палантир К-5 и Палантир К-8 |
IP30 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
24000 |
|
Средний срок службы, лет |
5 |
