Номер по Госреестру СИ: 92877-24
92877-24 Манометры-термометры устьевые
(МТУ-Техно)
Назначение средства измерений:
Манометры-термометры устьевые МТУ-Техно (далее - манометры-термометры) предназначены для непрерывных измерений избыточного давления и температуры жидких и газообразных сред, записи в энергонезависимой памяти и передачи на персональный компьютер результатов измерений.
Внешний вид.
Манометры-термометры устьевые
Рисунок № 1
Внешний вид.
Манометры-термометры устьевые
Рисунок № 2
Внешний вид.
Манометры-термометры устьевые
Рисунок № 3
Внешний вид.
Манометры-термометры устьевые
Рисунок № 4
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 13.08.2029
Номер записи - 194678
ID в реестре СИ - 1418157
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью научно производственная фирма "ТехСмарт" (ООО НПФ "ТехСмарт")
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Набережные Челны
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1861 от 2024.08.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Манометры-термометры устьевые (МТУ-Техно)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно производственная фирма "ТехСмарт" (ООО НПФ "ТехСмарт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92877-24 13.08.2029 |
Манометры-термометры устьевые, МТУ-Техно Общество с ограниченной ответственностью научно производственная фирма "ТехСмарт" (ООО НПФ "ТехСмарт") (РОССИЯ Республика Татарстан, г. Набережные Челны) |
ОТ МП |
1 год |
|
92877-24 13.08.2029 |
Манометры-термометры устьевые, МТУ-Техно Общество с ограниченной ответственностью научно производственная фирма "ТехСмарт" (ООО НПФ "ТехСмарт") (РОССИЯ Республика Татарстан, г. Набережные Челны) |
ОТ МП |
1 год |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Манометры-термометры устьевые (МТУ-Техно)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Манометры-термометры устьевые (МТУ-Техно)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Манометры-термометры устьевые МТУ-Техно имеют встроенное метрологически значимое программное обеспечение (далее - ПО) и внешнее, метрологически не значимое ПО.
Внешнее ПО «TechReport» устанавливается на ПК и предназначено для программирования работы манометров-термометров, синхронизации времени манометров-термометров с ПК, скачивания результатов измерений из памяти манометров-термометров по каналу USB, визуализации результатов измерений и других параметров.
Встроенное ПО устанавливается в энергонезависимую память
манометров-термометров на предприятии-изготовителе и осуществляет установку и настройку рабочих параметров измерений; самодиагностику; сбор, преобразования, хранения, обработку и представление измерительной информации.
Конструкция манометров-термометров исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики средства измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MTTH.metrology.lib |
|
Номер версии (идентификационный номер) метрологически значимой части ПО |
0.1.0.12 |
|
Цифровой идентификатор ПО |
892B.3BA8-2A1E.444A-12CB.B253-B44F.915E |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Основные сведения» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-001-38719314-2021 «Манометр-термометр устьевой МТУ-Техно. Технические условия».
ПравообладательОбщество с ограниченной ответственностью научно производственная фирма
«ТехСмарт» (ООО НПФ «ТехСмарт»)
ИНН 1650238034
Адрес: 423815 Республика Татарстан, г. Набережные Челны, Московский пр-кт, д. 130 Б, кв. 24
Телефон: +7 (8552) 49-22-11
Сайт: www.tehsmart.ru
Изготовитель
Общество с ограниченной ответственностью научно производственная фирма «ТехСмарт» (ООО НПФ «ТехСмарт»)ИНН 1650238034
Адрес: 423815 Республика Татарстан, г. Набережные Челны, пр-кт Московский, д. 130 Б, кв. 24
Телефон: +7 (8552) 49-22-11
Сайт: www.tehsmart.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью научно производственная фирма«ТехСмарт» (ООО НПФ «ТехСмарт»)
ИНН 1650238034
Адрес: 423815 Республика Татарстан, г. Набережные Челны, Московский пр-кт, д. 130 Б, кв. 24
Телефон: +7 (8552) 49-22-11
Сайт: www.tehsmart.ru
Конструктивно манометры-термометры состоят из корпуса с крышкой, в котором размещены чувствительный элемент в виде измерительной ячейки с первичными преобразователями давления и температуры, а также электронный блок с модулем дисплея (при наличии).
Принцип действия манометров-термометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента -мембраны, с расположенными на ней тензорезисторами. Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны измерительной ячейки и, как следствие изменение сопротивления тензорезисторов пропорциональное измеряемому давлению. Изменение сопротивления преобразуется электронной схемой в цифровой выходной сигнал, который отображается на дисплее манометра-термометра (для модификации с дисплеем) и (или) записывается в энергонезависимую память с возможностью передачи на персональный компьютер (ПК) через кабель связи.
Принцип измерений температуры манометров-термометров основан на обратной зависимости электрического сопротивления первичного чувствительного элемента термисторного типа (ЧЭ) от измеряемой температуры.
Манометры-термометры выпускается в трех модификациях: МТУ-Техно 210И, МТУ-Техно 201, и МТУ-Техно 220Б.
Модификация МТУ-Техно 210И оснащена дисплеем, отображающим значения давления, температуры, остаток заряда батареи, номер прибора, версию ПО и другие параметры. Модификация МТУ-Техно 210И управляется специальным ключом со встроенным магнитом, воздействующим на геркон управления при движении ключом по дисплею.
Модификации МТУ-Техно 201 отличается от модификации МТУ-Техно 210И отсутствием дисплея.
Модификации МТУ-Техно 220Б изготавливается в варианте без дисплея в габаритном исполнении «бочонок».
Передача данных с манометров-термометров выполняется через USB кабель, подключаемый к ПК.
Пломбировка манометров-термометров не предусмотрена.
Общий вид манометров-термометров представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения, состоящего из арабских цифр, наносится способом лазерной гравировки на корпус прибора.
Изображение места нанесения заводского номера представлено на рисунке 2.
Конструкция манометров-термометров не предусматривает нанесение на корпус знака поверки.
модификации

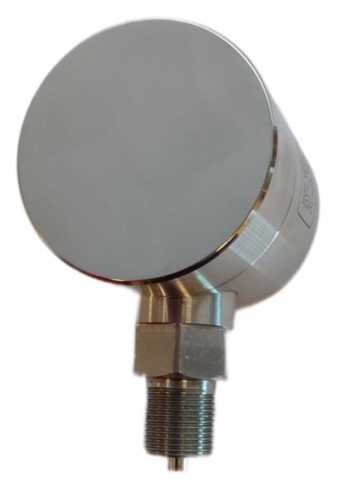

МТУ-Техно 201
модификации

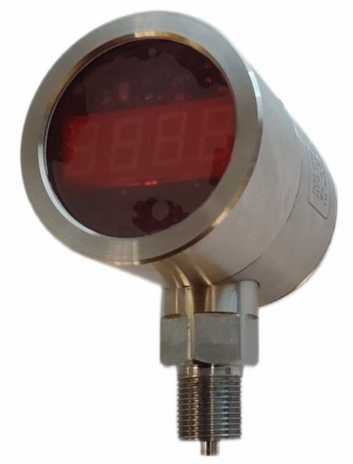

МТУ-Техно 210И
модификация

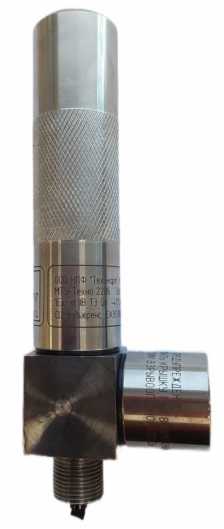

МТУ-Техно 220Б
Рисунок 1 - Общий вид манометров-термометров МТУ-Техно

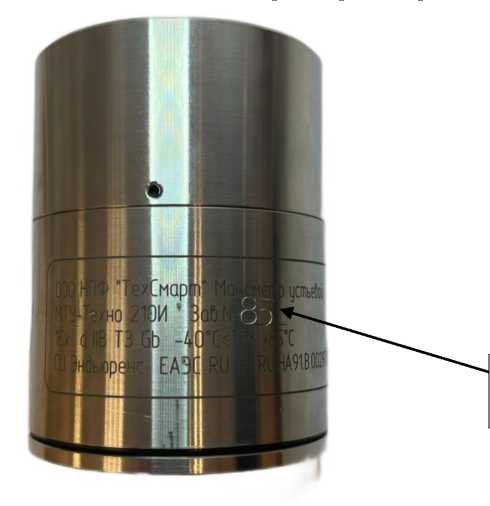

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера манометров-термометров МТУ-Техно
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Манометр-термометр устьевой 1) |
МТУ-Техно |
1 шт. |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. 2) | |
|
Кабель связи с ПК |
1 шт. | |
|
Ключ для открытия крышки корпуса 3) |
1 шт. | |
|
Ключ со встроенным магнитом 4) |
1 шт. | |
|
USB - носитель с программным обеспечением «TechReport» |
1 шт. 2) | |
|
Примечания:
| ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений (ДИ) избыточного давления, МПа |
от 0 до 60 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, y, % |
±0,16 |
|
Вариация выходного сигнала, % |
1у1 |
|
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +15 до +25 °С), % /10 °С |
±0,025 |
|
Диапазон измерений температуры, °С |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока от литиевого элемента питания размера АА, В |
3,6 |
|
Масса, кг, не более - для модификаций МТУ-Техно 201, МТУ-Техно 210И |
1,5 |
|
- для модификации МТУ-Техно 220Б |
0,8 |
|
Габаритные размеры (ширинахвысотах длина), мм, не более: - для модификаций МТУ-Техно 201, МТУ-Техно 210И |
116x68x75 |
|
- для модификации МТУ-Техно 220Б |
192x67x36 |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность при температуре +25 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1Ex d IIB ТЗ Gb |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет, не менее |
8 |
