Номер по Госреестру СИ: 92865-24
92865-24 Калибраторы портативные
(VC)
Назначение средства измерений:
Калибраторы портативные VC (далее - калибраторы) предназначены для воспроизведений и измерений параметров вибрации.
Калибраторы портативные VC являются рабочим эталоном 2-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» и могут применяться для поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры.

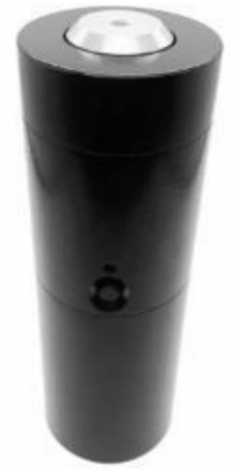

Внешний вид.
Калибраторы портативные
Рисунок № 1

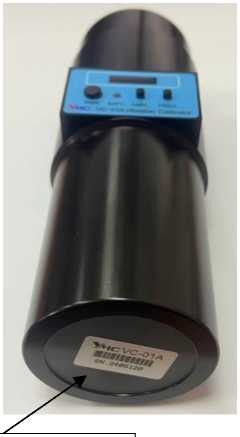

Внешний вид.
Калибраторы портативные
Рисунок № 2

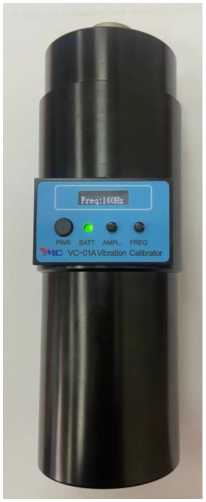

Внешний вид.
Калибраторы портативные
Рисунок № 3
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 12.08.2029
Номер записи - 194666
ID в реестре СИ - 1418145
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VC-01,
Производитель
Изготовитель - YMC PIEZOTRONICS INC.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1846 от 2024.08.12 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Калибраторы портативные (VC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений YMC PIEZOTRONICS INC.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92865-24 12.08.2029 |
Калибраторы портативные, VC YMC PIEZOTRONICS INC. (КИТАЙ ) |
ОТ МП |
1 год |
|
92865-24 12.08.2029 |
Калибраторы портативные, VC YMC PIEZOTRONICS INC. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Калибраторы портативные (VC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Калибраторы портативные (VC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
ПравообладательYMC PIEZOTRONIC INC., Китай
Адрес: No 47 Xiangyun Road Yanghzou City
Телефон: +7 0514-87960802
Факс: +7 0514-87960681
Web-сайт: www.chinaymc.com
E-mail: sales@chinaymc.com
Изготовитель
YMC PIEZOTRONIC INC., КитайАдрес: No 47 Xiangyun Road Yanghzou City
Телефон: +7 0514-87960802
Факс: +7 0514-87960681
Web-сайт: www.chinaymc.com
E-mail: sales@chinaymc.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
YMC PIEZOTRONIC INC., КитайАдрес: No 47 Xiangyun Road Yanghzou City
Телефон: +7 0514-87960802
Факс: +7 0514-87960681
Web-сайт: www.chinaymc.com
E-mail: sales@chinaymc.com
Принцип работы калибраторов основан на воспроизведении механических колебаний синусоидальной формы и измерении параметров вибрации при помощи вибропреобразователя ускорения (акселерометра).
Калибраторы представляют собой портативные источник вибрации с системой обратной связи. Калибраторы состоят из генератора синусоидальных сигналов, усилителя мощности, электродинамического вибростенда, аккумулятора и акселерометра, установленные в едином корпусе.
Калибраторы выпускаются в двух модификациях: VC-01 и VC-01A, которые отличаются воспроизводимыми метрологическими характеристиками.
В калибраторах реализован метод сравнения со встроенным акселерометром.
Общий вид калибраторов представлен на рисунке 1. Калибраторы не подлежат пломбированию.
Серийные номера калибраторов в цифровом формате наносятся на корпус методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.
VC-01
Место нанесения серийного номера
VC-01A
Рисунок 1 - Общий вид калибраторов портативных VC
Таблица 1 -
|
Наименование характеристики |
Значения | |
|
VC-01 |
VC-01A | |
|
Номинальные значения воспроизводимых частот, Гц |
159,2 |
80; 160; 1000 |
|
Пределы допускаемой основной относительной погрешности воспроизведения частоты колебаний, % |
±0,5 |
±0,5 |
|
Номинальные значения воспроизводимых параметров вибрации на частоте 159,2 Гц:
|
9,81 9,81 9,81 |
- |
|
Пределы допускаемой основной относительной погрешности воспроизведения параметров вибрации, % |
±2 |
- |
|
Номинальные значения воспроизводимых СКЗ виброускорения, м/с2 (g)
|
- |
0,98 (0,1) 0,98 (0,1); 4,91 (0,5); 9,81 (1) 9,81 (1) |
|
Пределы допускаемой основной относительной погрешности воспроизведения и измерений номинальных значений виброускорения, %: - 4,91 и 9,81 м/с2 (0,5 и 1 g) |
±2 | |
|
Наименование характеристики |
Значения | |
|
VC-01 |
VC-01A | |
|
Коэффициент гармоник воспроизводимых колебаний, %, не более |
3 |
3 |
|
Относительный коэффициент поперечного движения, %, не более |
5 |
5 |
|
Пределы допускаемой дополнительной относительной погрешность измерений, вызванной изменением температуры окружающей среды от нормальных условий измерений, в рабочем диапазоне температур, % |
±5 |
±5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значения | |
|
VC-01 |
VC-01A | |
|
Допустимая нагрузка на калибратор, г, не более |
120 |
200 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
20±5 |
20±5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +55 |
от 0 до +55 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
52x154 |
56x165 |
|
Масса, кг, не более |
0,55 |
0,62 |
