Номер по Госреестру СИ: 92791-24
92791-24 Модули прецизионного магазина сопротивлений
(DS338PXIe)
Назначение средства измерений:
Модули прецизионного магазина сопротивлений DS338PXIe (далее по тексту - модули) предназначены для воспроизведений электрического сопротивления постоянного тока по восьми гальванически развязанным друг от друга каналам, для измерений электрического сопротивления постоянного тока по четырехпроводной измерительной схеме по одному каналу.
Внешний вид.
Модули прецизионного магазина сопротивлений
Рисунок № 1
Общие сведения
Дата публикации - 07.08.2024
Срок свидетельства - 06.08.2029
Номер записи - 194664
ID в реестре СИ - 1418035
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1813 от 2024.08.06 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Модули прецизионного магазина сопротивлений (DS338PXIe)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81646-21 27.04.2026 |
Тестеры, АХТ-1553 Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
90293-23 26.10.2028 |
Тестеры-имитаторы сигналов многофункциональные, AXT-MF Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92791-24 06.08.2029 |
Модули прецизионного магазина сопротивлений, DS338PXIe Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92791-24 06.08.2029 |
Модули прецизионного магазина сопротивлений, DS338PXIe Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92791-24 06.08.2029 |
Модули прецизионного магазина сопротивлений, DS338PXIe Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Модули прецизионного магазина сопротивлений (DS338PXIe)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули прецизионного магазина сопротивлений (DS338PXIe)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Модули работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций ds338peV01.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
ds338peV01.dll |
|
Номер версии ПО |
не ниже 2.5.2 |
|
Цифровой идентификатор ПО |
54a617a4cb121467a805a2c4d039c8ee |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации АСЖТ.421415.338-51 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2023 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 71289-2024 «Архитектура базовая построения систем контрольноизмерительной аппаратуры PXIe. Технические требования»;
Технические условия ТУ 4258-021-33191860-2023 «Модуль прецизионного магазина сопротивлений DS338PXIe. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Научно-техническая фирма «АСД» (ООО НТФ «АСД»)
ИНН 7815009209
Юридический адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5а, лит. Н, помещ./ком. 5-Н/13
Телефон +7 (812) 369-42-94
E-mail: mail@asdntf.ru
Изготовитель
Общество с ограниченной ответственностью Научно-техническая фирма «АСД» (ООО НТФ «АСД»)ИНН 7815009209
Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5а, лит. Н, помещ./ком. 5-Н/13 Телефон +7 (812) 369-42-94
E-mail: mail@asdntf.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью Научно-техническая фирма «АСД» (ООО НТФ «АСД»)ИНН 7815009209
Юридический адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5а, лит. Н, помещ./ком. 5-Н/13
Телефон +7 (812) 369-42-94
E-mail: mail@asdntf.ru
при воспроизведении электрического сопротивления воспроизведении программно-задаваемого значения путем суммирования сопротивлений, выбираемых
Принцип действия модулей постоянного тока основан на сопротивления постоянного тока программой из дискретного ряда значений, а при измерении электрического сопротивления постоянного тока основан на измерении напряжения, образующегося при протекании через электрическое сопротивление с известным значением, формируемое источником опорного тока, и вычислении значения сопротивления, полученного в результате аналого-цифрового преобразования двоичного цифрового кода.
Модули используются в составе контрольно-измерительных систем совместно с носителями модулей, поддерживающими работу с модулями стандарта PXIe, в частности: PXES-2314T (ADLINK), шасси СН-14 PXIe ФТКС.469133.02 или аналогичными, и через соответствующие интерфейсы соединяются информационно с управляющим компьютером.
Модули представляют собой лицевую панель с прикрепленной к ней печатной платой.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится любым технологическим способом на печатную плату модулей.
Общий вид модулей с указанием места нанесения заводского номера показан на рисунке 1.
Нанесение знака поверки на модули не предусмотрено.
Пломбирование мест настройки (регулировки) модулей не предусмотрено.

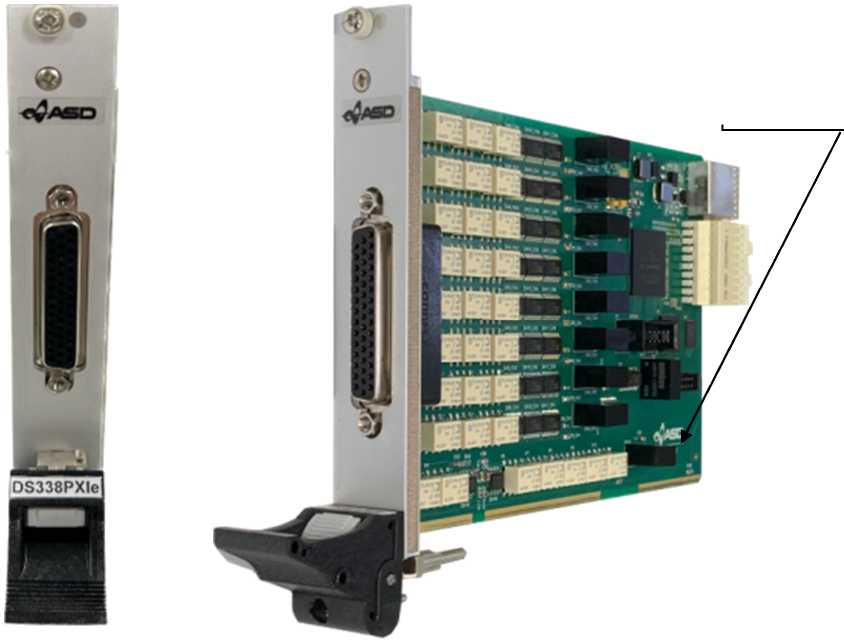

Место нанесения заводского номера
вид сбоку
вид спереди
Рисунок 1 - Общий вид модулей прецизионного магазина сопротивлений DS338PXIe с указанием места нанесения заводского номера
Комплектность модулей представлена в таблице 4.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль прецизионного магазина сопротивлений DS338PXIe |
АСЖТ.421415.338-51 |
1 |
|
Модуль прецизионного магазина сопротивлений DS338PXIe. Руководство по эксплуатации |
АСЖТ.421415.338-51РЭ |
1 |
|
Модуль прецизионного магазина сопротивлений DS338PXIe. Паспорт |
АСЖТ.421415.338-51ПС |
1 |
|
Модуль прецизионного магазина сопротивлений DS338PXIe. Драйвер Руководство программиста |
643.33191860.35891-01 (34 01) |
1 |
|
Устройство коммутационное АМ-338PXIe |
АСЖТ.421415.338-042.51 |
1* |
|
Примечание: *В соответствии с заказом. | ||
Метрологические и основные технические характеристики модулей представлены в таблицах 2, 3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений электрического сопротивления постоянного тока, Ом |
от 15,00 до 100,00 от 100,0 до 1000,0 от 1000 до 10000 от 10000 до 50000 от 50000 до 100000 |
|
Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянного тока, Ом:
|
±0,05 ±0,0005^Rx ±0,004^Rx ±0,01-Rx ±0,05^Rx |
|
Дискретность воспроизведений электрического сопротивления постоянного тока, Ом |
не более 0,001 (в точке 100 Ом) |
|
Диапазоны измерений электрического сопротивления постоянного тока, Ом |
от 0,00 до 1000,00 от 1000,0 до 10000,0 от 10000 до 100000 от 100000 до 1000000 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянного тока, Ом:
|
±(0,0004^Rx + 0,02) |
|
Примечания: Rx - номинальное значение сопротивления постоянного тока, Ом | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Количество каналов воспроизведений электрического сопротивления постоянного тока |
8 |
|
Количество каналов измерений электрического сопротивления постоянного тока |
1 |
|
Напряжение питания постоянного тока, В |
3,30 ± 0,17 12,00 ± 0,60 |
|
Габаритные размеры (ширина х высота х длина), мм, не более |
130,5 х 20,0 х 213,8 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации:
|
от +5 до +40 75 от 84,0 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
10000 |
